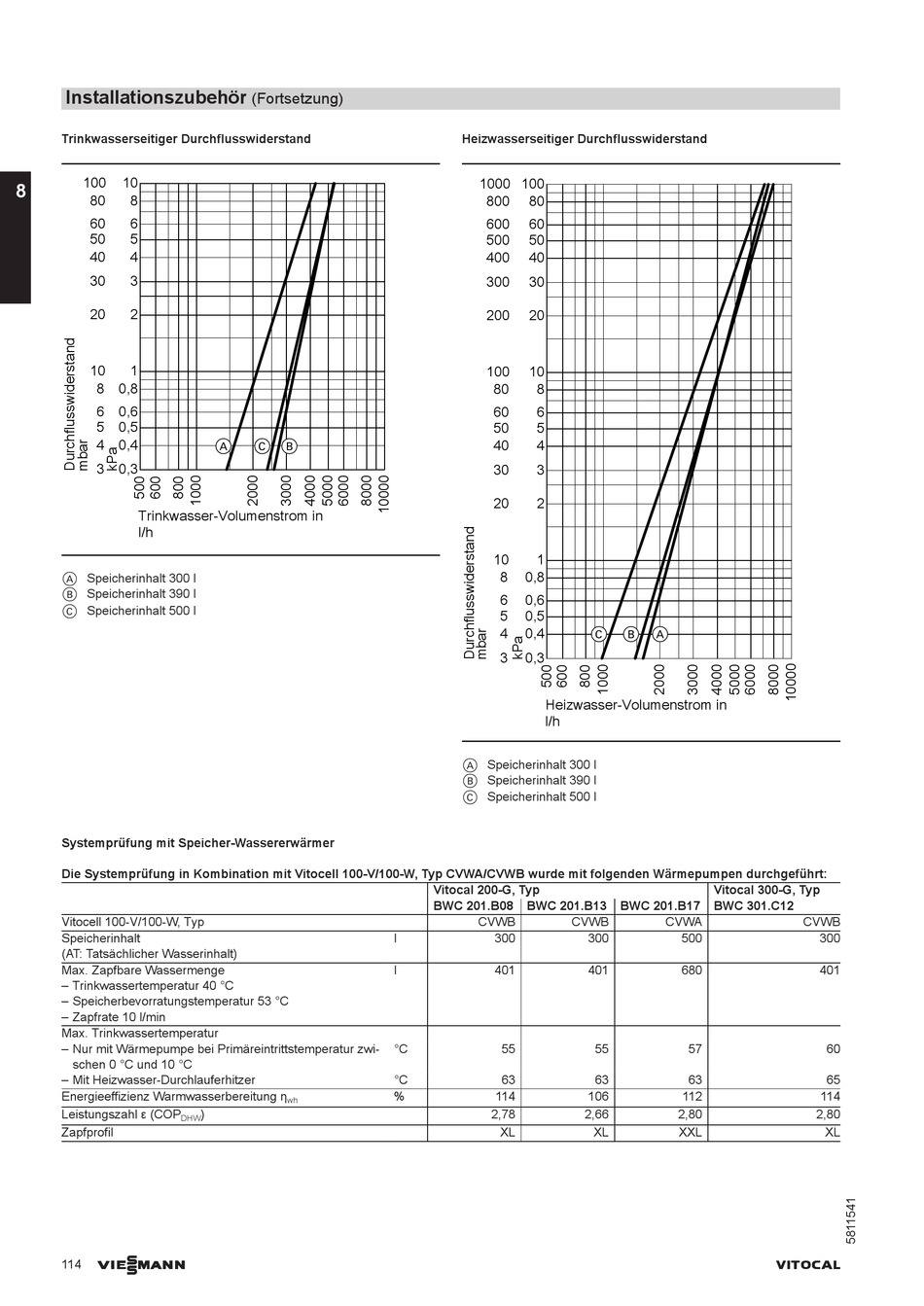

Viessmann VITOCAL 200-G Typ BWC 201.B Planungsanleitung Seite 114

Installationszubehör
Trinkwasserseitiger Durchflusswiderstand
100 10
8
80 8
60 6
50 5
40 4
30 3
20 2
10 1
8 0,8
6 0,6
5 0,5
4 0,4
3 0,3
Trinkwasser-Volumenstrom in
l/h
A Speicherinhalt 300 l
B Speicherinhalt 390 l
C Speicherinhalt 500 l
Systemprüfung mit Speicher-Wassererwärmer
Die Systemprüfung in Kombination mit Vitocell 100-V/100-W, Typ CVWA/CVWB wurde mit folgenden Wärmepumpen durchgeführt:
Vitocell 100-V/100-W, Typ
Speicherinhalt
(AT: Tatsächlicher Wasserinhalt)
Max. Zapfbare Wassermenge
– Trinkwassertemperatur 40 °C
– Speicherbevorratungstemperatur 53 °C
– Zapfrate 10 l/min
Max. Trinkwassertemperatur
– Nur mit Wärmepumpe bei Primäreintrittstemperatur zwi-
schen 0 °C und 10 °C
– Mit Heizwasser-Durchlauferhitzer
Energieeffizienz Warmwasserbereitung η
Leistungszahl ε (COP
DHW
Zapfprofil
VIESMANN
114
(Fortsetzung)
A C B
wh
)
Heizwasserseitiger Durchflusswiderstand
1000 100
800 80
600 60
500 50
400 40
300 30
200 20
100 10
80 8
60 6
50 5
40 4
30 3
20 2
10 1
8 0,8
6 0,6
5 0,5
4 0,4
3 0,3
Heizwasser-Volumenstrom in
l/h
A Speicherinhalt 300 l
B Speicherinhalt 390 l
C Speicherinhalt 500 l
Vitocal 200-G, Typ
BWC 201.B08 BWC 201.B13
CVWB
l 300
l 401
°C 55
°C 63
% 114
2,78
XL
C B A
Vitocal 300-G, Typ
BWC 201.B17 BWC 301.C12
CVWB CVWA
300 500
401 680
55 57
63 63
106 112
2,66 2,80
XL XXL
CVWB
300
401
60
65
114
2,80
XL
