Vitocal 350-G, Typ BW/BWS 351.B

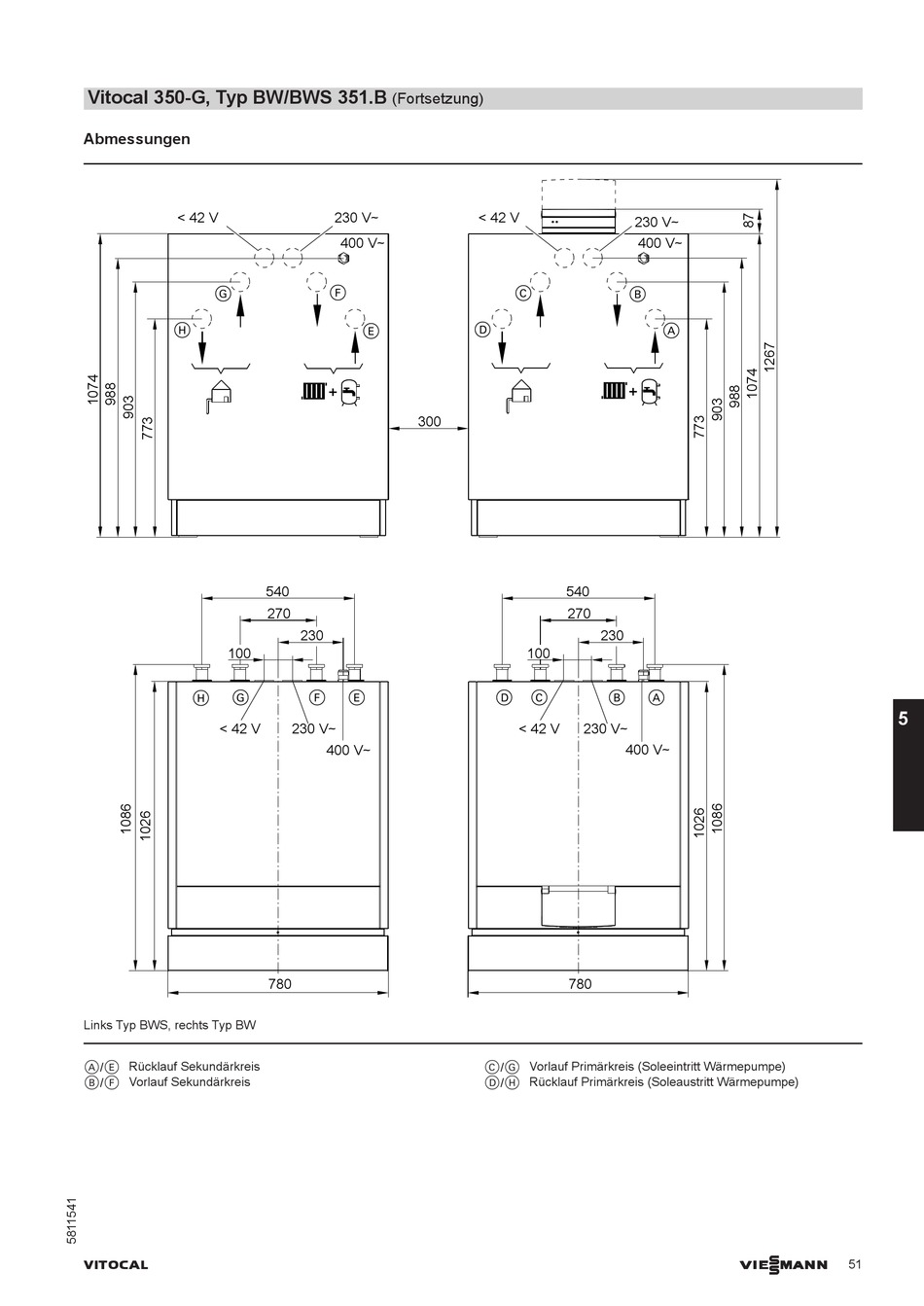

Abmessungen
< 42 V
G
H
100
G
H
< 42 V
Links Typ BWS, rechts Typ BW
A/E Rücklauf Sekundärkreis
B/F Vorlauf Sekundärkreis
VITOCAL
(Fortsetzung)
230 V~
400 V~
F
E
+
300
540
270
230
F
E
230 V~
400 V~
780
< 42 V
230 V~
400 V~
C
B
D
+
540
270
230
100
D
C
B
A
< 42 V
230 V~
400 V~
780
C/G Vorlauf Primärkreis (Soleeintritt Wärmepumpe)
D/H Rücklauf Primärkreis (Soleaustritt Wärmepumpe)
A
VIESMANN
