– Die Stromversorgung der Anlage muss über eine Trennvor-
richtung (nicht im Lieferumfang enthalten) ausgeführt sein,
deren Öffnungsabstand der Kontakte eine vollständige Un-
terbrechung gemäß Überspannungskategorie III garantiert.
– Das Gerät bei der Installation vorsichtig handhaben und
Quetschungen, Stöße, Herunterfallen sowie den Kontakt mit
Flüssigkeiten jeder Art vermeiden. Das Gerät von Wärme-
quellen und offenen Flammen fernhalten. Diese Handlungen
können das Gerät beschädigen und Funktionsstörungen
oder Gefahrensituationen verursachen. In diesen Fällen die
Installation unverzüglich abbrechen und den Kundendienst
einschalten.
– Der Hersteller haftet nicht für Vermögens-, Personen- oder
Sachschäden, die durch Nichtbeachtung der Montagean-
weisungen entstehen. In diesen Fällen ist die Garantie für
Materialfehler ausgeschlossen.
– Der A-bewertete Schalldruckpegel ist geringer als 70 dB(A).
– Kinder dürfen Reinigung- und Wartungsarbeiten, die dem
Benutzer obliegen, nur dann ausüben, wenn sie von einer
erwachsenen Person beaufsichtigt werden.
– Vor jedem Eingriff an der Anlage (Wartung, Reinigung) das
Gerät immer erst vom Stromnetz und gegebenenfalls den
Batterien trennen.
– Prüfen Sie die Anlage regelmäßig auf eventuelle Ungleich-
gewichte, Abnutzungserscheinungen und Schäden insbe-
sondere von Kabeln, Federn und Halterungen. Verwenden
Sie das Gerät nicht, wenn eine Reparatur oder Einstellung
erforderlich ist, da eine unkorrekte Installation oder ein nicht
ordnungsgemäßer Gewichtsausgleich des Antriebs zu Ver-
letzungen führen kann.
– Das Verpackungsmaterial des Produkts muss entsprechend
den einschlägigen Umweltschutzvorschriften entsorgt wer-
den.
– Das Produkt darf nicht im Freien installiert werden.
– Überwachen Sie das in Bewegung befindliche Tor und hal-
ten Sie alle Personen fern, bis es komplett geöffnet oder ge-
schlossen ist.
– Betätigen Sie die manuelle Entriegelungsvorrichtung (manu-
elle Bedienung) sehr vorsichtig, denn ein offenes Tor kann
aufgrund schwacher oder zerbrochener Federn oder eines
Ungleichgewichts plötzlich herunterfallen.
– Prüfen Sie jeden Monat, ob der Motor die Bewegung rever-
siert, wenn das Tor gegen einen 50 mm hohen Gegenstand
am Boden stößt. Stellen Sie bei Bedarf den Antrieb nach und
kontrollieren Sie den Vorgang dann erneut, denn eine nicht
korrekte Einstellung kann eine Gefährdung darstellen (Antrie-
be mit eingebautem Schutzsystem gegen Einklemmen, das
auf Berührung mit dem unteren Rand des Tors reagiert).
– Wenn das Netzkabel beschädigt ist, muss die Ersetzung
durch den Hersteller, den technischen Kundendienst oder
eine Person mit einer vergleichbaren Qualifikation erfolgen,
um jede Gefährdung auszuschließen.

1.2 HINWEISE ZUR INSTALLATION

– Vor dem Einbau des Antriebsmotors sicherstellen, dass das
Tor in einem technisch einwandfreien Zustand ist, sich kor-
rekt im Gleichgewicht befindet und leichtgängig öffnen und
schließen lässt.
– Vor dem Einbau des Antriebsmotors alle überflüssigen Seile
oder Ketten entfernen und alle Vorrichtungen wie beispiels-
weise die Verriegelungen deaktivieren,
– Nachweisen, dass an den festen Komponenten keine
Klemm- oder Quetschstellen vorhanden sind, wenn sich
die geführte Komponente in der maximalen Öffnungs- und
Schließstellung befindet. Die Komponenten bei Bedarf mit
Schutzvorrichtungen versehen.
– Die Betätigungsvorrichtung für das manuelle Entriegeln (ma-
nuelle Bedienung) in weniger als 1,8 m Höhe anbringen.
HINWEIS: Falls die Betätigungsvorrichtung abnehmbar ist,
muss sie stets in der unmittelbaren Nähe des Tors aufbe-
wahrt werden.
– Sicherstellen, dass die Bedienelemente ausreichenden Ab-
stand zu den Bewegungsteilen haben und eine direkte Sicht
erlauben. Sofern kein Schlüsselschalter benutzt wird, müs-
sen die Bedienelemente auf einer Mindesthöhe von 1,5m
montiert werden und dürfen nicht zugänglich sein.
– Die Hinweisschilder mit der Warnung vor der Gefahr des Ein-
klemmens an einer gut sichtbaren Stelle oder in der Nähe
ortsfester Befehlseinrichtungen anbringen.
– Das Schild der manuellen Entriegelung (manuelle Bedienung)
in der Nähe der Betätigungsvorrichtung anbringen.
– Ebenso nach der Installation sicherstellen, dass der Antrieb
die Öffnungsbewegung verhindert oder sie stoppt, wenn das
Tor mit einem Gewicht von 20 kg belastet wird, das mittig am
unteren Rand des Tors befestigt wird (gilt für Antriebsmoto-
ren, die für Toren mit Öffnungsbreiten von mehr als 50 mm
Durchmesser eingesetzt werden können).
– Nach der Installation sicherstellen, dass der Mechanismus
korrekt eingestellt ist und der Antrieb die Bewegung rever-
siert, sobald das Tor gegen einen 50 mm hohen Gegenstand
am Boden stößt (gilt für Antriebsmotoren mit integriertem
Klemmschutzsystem, das über den Kontakt mit der Unter-
kante des Tors ausgelöst wird). Nach der Installation sicher-
stellen, dass keine Komponenten des Tors in den Bereich
öffentlicher Verkehrswege oder Gehsteige überstehen.
PRODUKTBESCHREIBUNG UND
2
EINSATZZWECK
2

PRODUKTBESCHREIBUNG UND EINSATZZWECK

SPIDO ist ein elektromechanischer Antrieb zur Automatisierung von
Sektionaltoren, ausfahrenden und nicht ausfahrenden Schwingtoren.
Für die Anwendung mit nicht ausfahrenden Schwingtoren oder mit
ausfahrenden Schwingtoren ohne Federn muss das nicht mitgelieferte
Zubehör SPA5 verwendet werden.
Die im Lieferumfang enthaltene Steuerung versorgt den Motor mit
Gleichstrom und ermöglicht zudem eine optimale Drehmoment- und
Geschwindigkeitsregelung des Getriebemotors, die exakte Erfassung
der Positionen, den allmählichen Beginn der Öffnungs- und Schließ-
bewegung sowie die Hinderniserkennung. Sie ist weiterhin mit einem
eingebauten Zähler ausgestattet, welcher die während der gesamten
Lebensdauer des Antriebs ausgeführten Bewegungen erfasst.
Die vom Boden aus steuerbare Entriegelung trennt den Laufwagen
von der Führung.
a
Jede andere Nutzung als die beschriebene gilt als un-
sachgemäß und ist untersagt!
2.1 VERZEICHNIS DER KOMPONENTEN DES
PRODUKTS

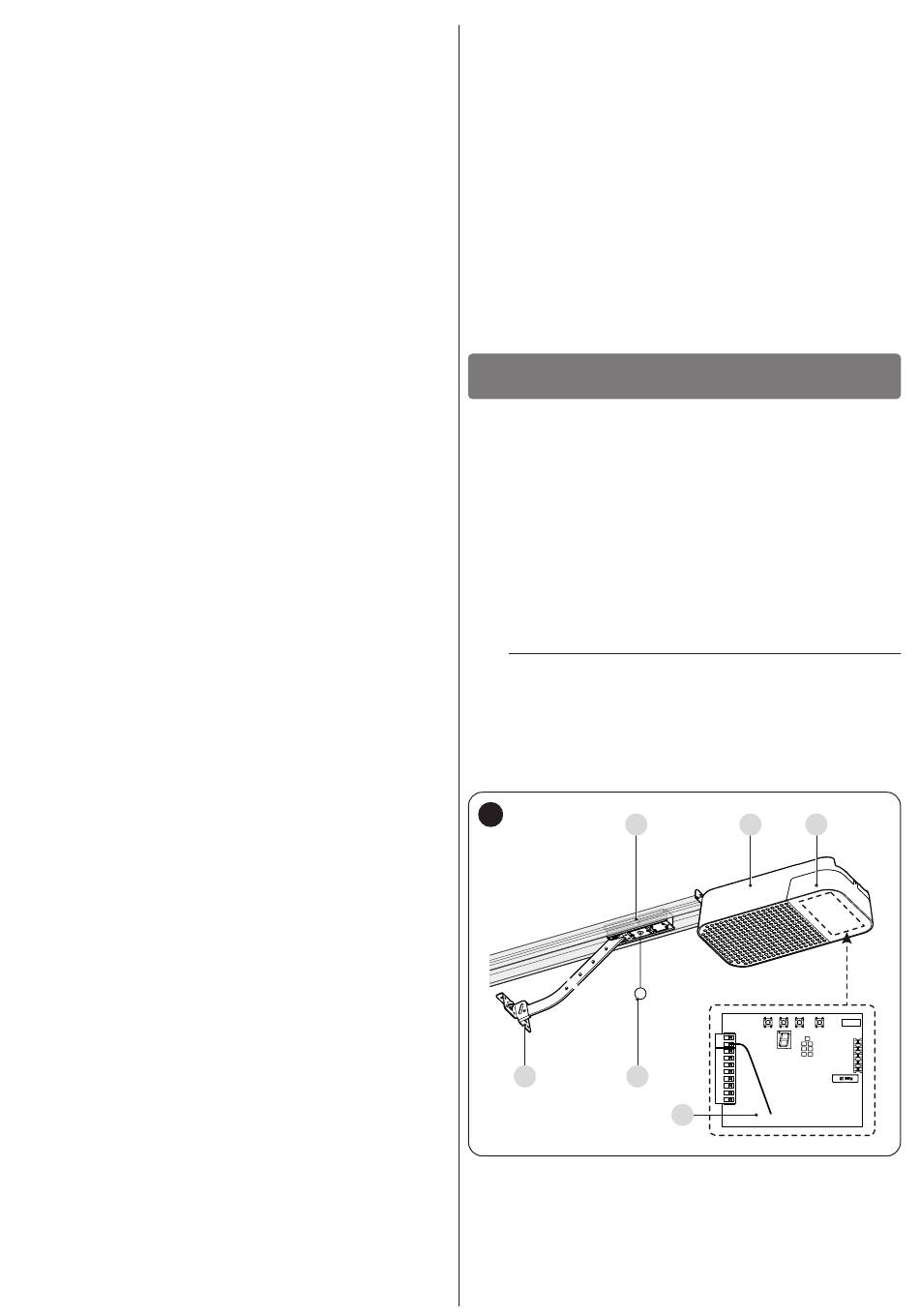

Die „Abbildung 2" zeigt die Hauptbestandteile von SPIDO.
2
C
D E
A
Antriebsgehäuse
B Abdeckung
C Laufwagen
D Zugbügel
E Entriegelungs-/Verriegelungssystem
F Steuerung
A B
F
