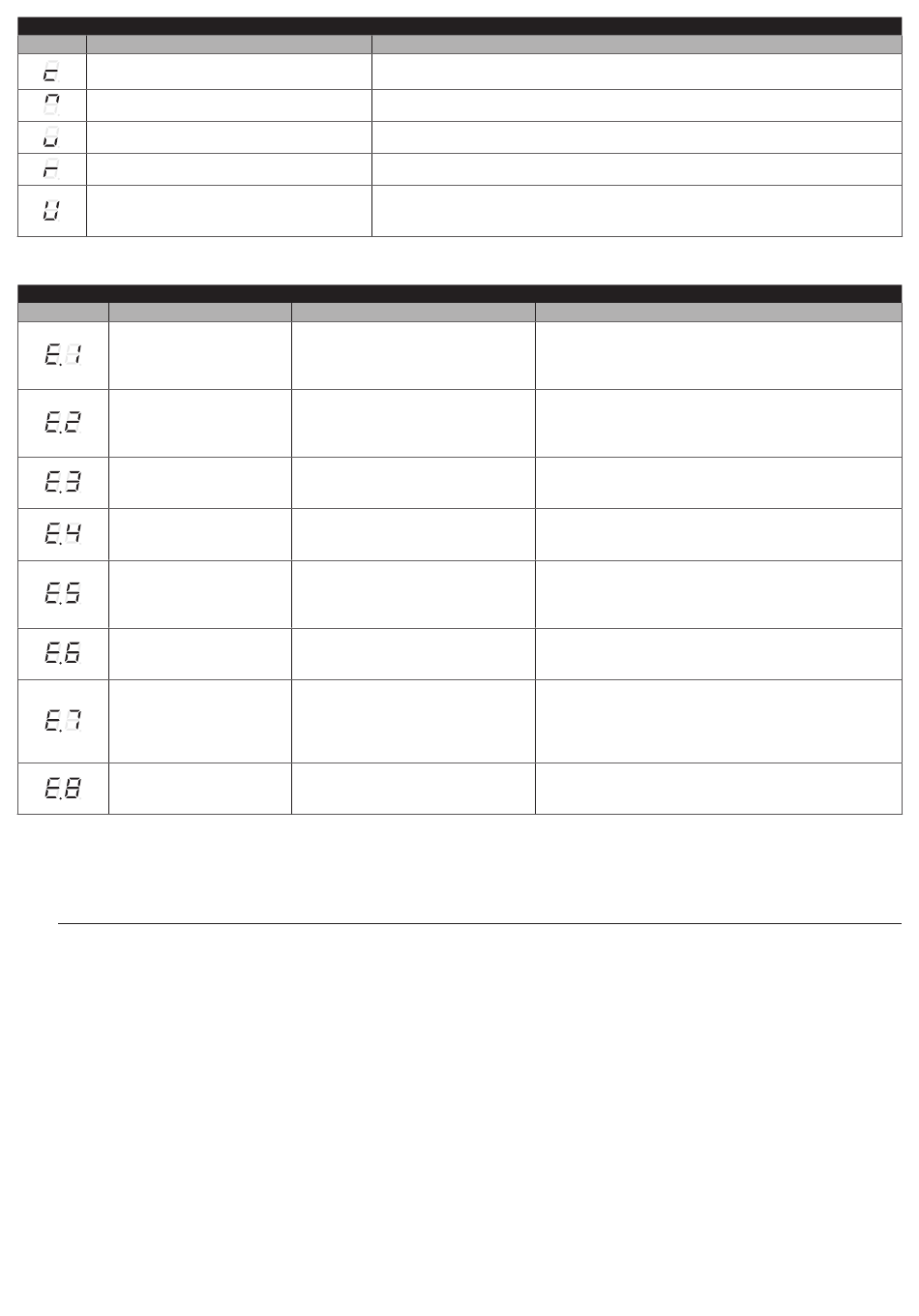

BETRIEBSMELDUNGEN AM DISPLAY
Symbol Funktion
Programmierung der „Tor-ZU"-Endlage
Tor-AUF-Fahrt
Tor-ZU-Fahrt
Funkprogrammierung
Konfiguration nicht erkannt
Bei einer Störung blinkt die LED OK mit einer bestimmten Sequenz und das Display zeigt abwechselnd die beiden Zeichen des Fehlercodes an.
FEHLERMELDUNGEN AM DISPLAY UND LED OK
Symbol Rote Blinksignale LED OK
1 Blinksignal
1 Sekunde Pause
1 Blinksignal
2 Blinksignale
1 Sekunde Pause
2 Blinksignale
3 Blinksignale
1 Sekunde Pause
3 Blinksignale
4 Blinksignale
1 Sekunde Pause
4 Blinksignale
5 Blinksignale
1 Sekunde Pause
5 Blinksignale
6 Blinksignale
1 Sekunde Pause
6 Blinksignale
7 Blinksignale
1 Sekunde Pause
7 Blinksignale
8 Blinksignale
1 Sekunde Pause
8 Blinksignale

8.3 ANZEIGEN DURCH DIE BLINKLEUCHTE

Die Blinkleuchte signalisiert die laufende Torfahrt und kann darüber hinaus dieselben Anzeigen der LED OK wiedergeben (mit Ausnahme der
Anzeige zur Statusänderung). Meldezeiten und -modus entsprechen denen der LED OK mit Ausnahme der Anzahl an Signalisierungen, da nur
ein Zyklus wiedergegeben wird (siehe „Tabelle 19").
l
Diese Funktion ist konfigurierbar am Ausgang FLASH (OUT1) (siehe Kapitel „Einstellung des FLASH-Betriebs" auf
Seite 19).

8.4 ANZEIGEN DURCH DIE ZUSATZLEUCHTE

Die Zusatzleuchte signalisiert die laufende Torfahrt und gibt darüber hinaus dieselben Anzeigen der LED OK wieder (mit Ausnahme der Anzeige
zur Statusänderung). Meldezeiten und -modus entsprechen denen der LED OK mit Ausnahme der Anzahl an Signalisierungen, da nur ein Zyklus
wiedergegeben wird (siehe „Tabelle 19").
26 – DEUTSCH
Beschreibung
Die Steuerung wartet, dass der Benutzer die Stopp-Stellung für die Torzufahrt bestätigt.
Blinkt: Die Automation führt eine Tor-AUF-Fahrt aus.
Blinkt: Die Automation führt eine Tor-ZU-Fahrt aus.
Ein Vorgang zum Speichern oder Löschen der Funksteuerungen läuft.
Beim Aufruf eines der Menüs entspricht die aktuelle Konfiguration keinem der in
der Tabelle vorhandenen Werte (z. B. wurde ein Zwischenwert mit Oview oder App
eingestellt).
Ursache
Endlage „Tor ZU" nicht erkannt / Boden
nicht gefunden
Ansprechen einer Fotozelle
Auslösung des „Motorkraftbegrenzers"
Auslösung des STOP-Eingangs
Fehler beim Speichern der internen
Parameter
Die Höchstgrenze an Bewegungen pro
Stunde wurde überschritten
Fehler der internen Schaltkreise
Steuerbefehl schon vorhanden
AKTION
Beim Zufahren des Tors wurde der maximale Grenzwert
ohne Bodenerkennung erreicht. Wiederholen Sie den
Vorgang „Programmierung der Stopp-Positionen beim
Auf- und Zufahren" (Seite 12).
Bei Bewegungsbeginn erteilt mindestens eine Fotozelle kein
Freigabesignal; prüfen, ob Hindernisse vorhanden sind.
Während der Bewegung ist dies normal, wenn tatsächlich
ein Hindernis vorhanden ist.
Während der Bewegung war mehr Reibung am Tor
vorhanden; Ursache überprüfen.
Zu Beginn oder während der Bewegung wurde der Eingang
„STOP" angesprochen; die Ursache feststellen.
Warten Sie mindestens 30 Sekunden und geben Sie erneut
einen Befehl. Wenn sich nichts geändert hat, könnte eine
schwere Störung vorliegen und die Ersetzung der Platine
wird notwendig.
Ein paar Minuten warten, bis der Bewegungsbegrenzer
wieder unter die Höchstgrenze zurückkehrt.
Alle Versorgungskreisläufe ein paar Sekunden lang
abtrennen, dann einen Befehl erteilen; sollte dieser Status
bleiben, könnte ein schwerer Defekt an der Steuerkarte oder
der Motorverdrahtung vorhanden sein. Überprüfen und ggf.
auswechseln.
Es ist bereits ein anderer Steuerbefehl vorhanden. Den
vorhandenen Steuerbefehl entfernen, um weitere zu erteilen.
Tabelle 19
