6

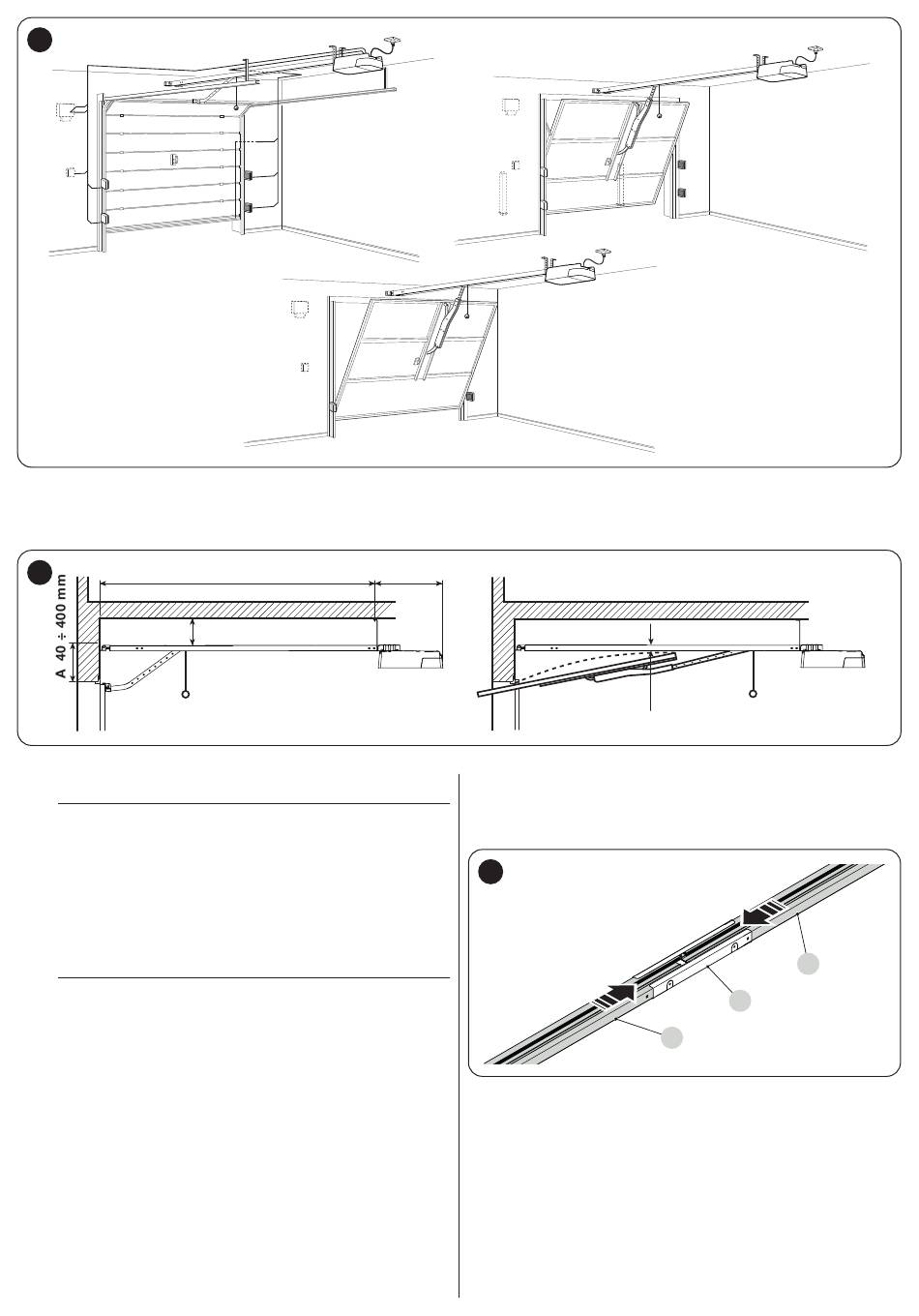

Falls es sich bei dem zu automatisierenden Tor um ein Schwingtor handelt, die Einhaltung von Maß E in „Abbildung 7" überprüfen, d. h. der
Mindestabstand zwischen oberer Führungsseite und von der oberen Torkante erreichter Höchststelle. Andernfalls kann der Antrieb nicht instal-
liert werden.
7
3.6 INSTALLATION DES ANTRIEBS
a
Eine fehlerhafte Installation kann zu schwerwiegen-
den Verletzungen beim Installateur führen sowie bei
den Personen, die die Anlage bedienen.
Bevor Sie mit dem Zusammenbau der Automation
beginnen, müssen die in den Abschnitten „Überprü-
fungen vor der Installation" (Seite 4) und „Einsatzbe-
schränkungen des Produkts" (Seite 4) beschriebenen
Vorprüfungen durchgeführt werden.
a
Die Installation des Antriebs darf AUSSCHLIESSLICH
BEI GESCHLOSSENEM TOR erfolgen.
6 – DEUTSCH
C 3158 mm
B 0 ÷ 400 mm
D 360 mm
Zur Installation von SPIDO:
1.
Beim Zusammenbau der Führung die beiden Enden (A) im Ver-
bindungsstück (B) verschieben, bis sie sich berühren ("Abbil-
dung 8")
8
E 65 ÷ 300 mm
A
B
A
