2.

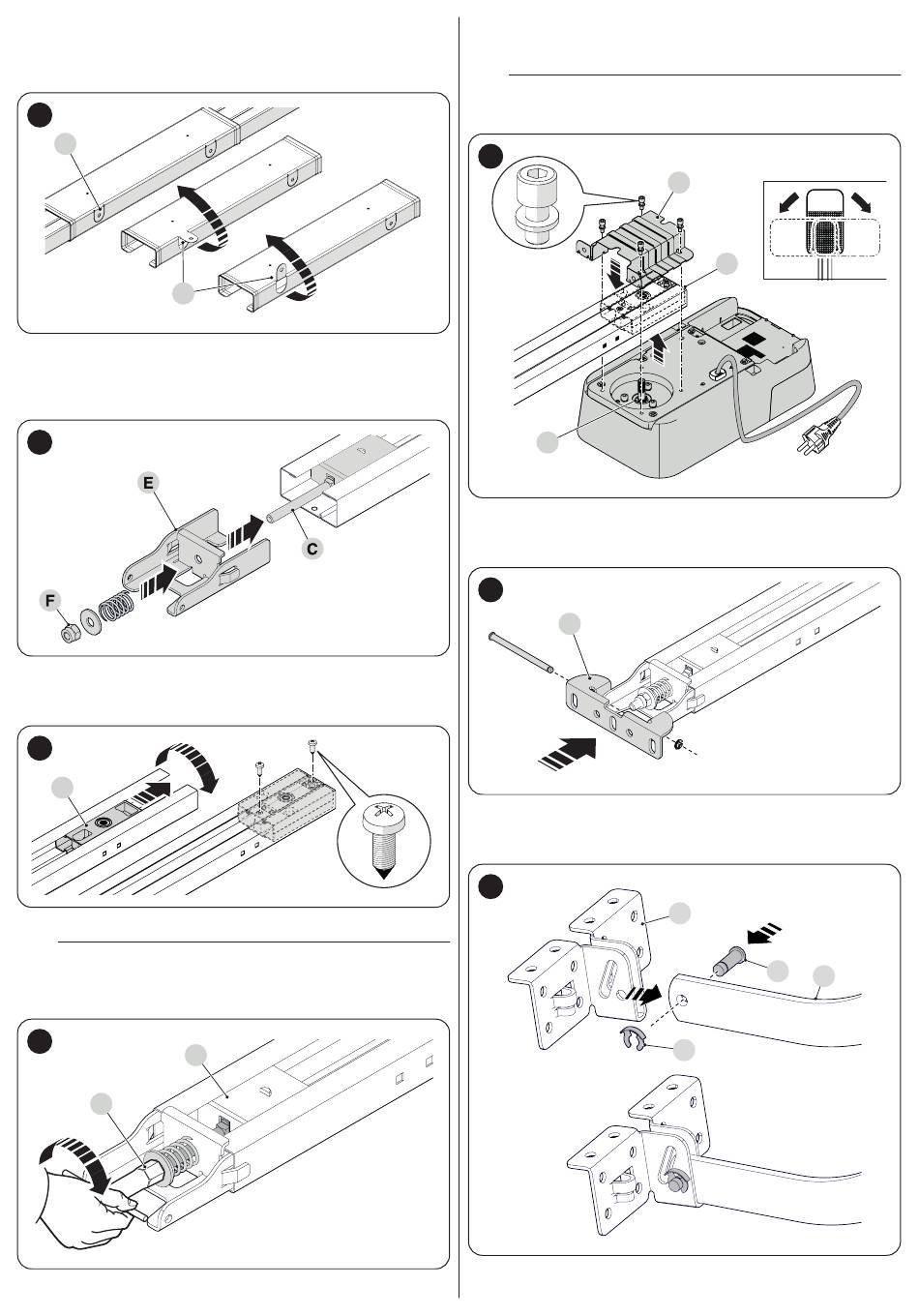

Wenn eine Zwischenbefestigung der Führung erforderlich
ist, kann 4 verwendet werden Flossen (C) im Gelenk vorhan-
den.Drehen Sie dazu einfach die Klappen um 90 oder 180° (D)
("Abbildung 9")
9
C
D
3.
den Bügel (E) in die Schraube (C) einführen und in der Führung
verschieben
4.
Feder, Unterlegscheibe und Mutter (F) in die Schraube (C) ste-
cken ("Abbildung 10")
10
5.
den Kopf (G) bis ans Führungsende bewegen
6.
die Führung umdrehen und den Kopf (G) mit den mitgelieferten
Schrauben befestigen ("Abbildung 11")
11
G
7.
den Riemen über die Mutter (F) spannen ("Abbildung 12")
a
Wenn der Riemen zu sehr gespannt ist, könnte das
den Antrieb beschädigen; ein zu lockerer Riemen kann
dagegen störende Geräusche verursachen.
12
E
F
8.
den Bolzen (H) des Motors in den Kopf (G) einsetzen
9.
den Bügel (I) positionieren und mit den vier Schrauben befesti-
gen ("Abbildung 13")
l
Der Motor kann bezogen auf die Führungsachse um
90° gedreht montiert werden.
13
H
10.
von der Toröffnungsseite den Wandbügel (J) an der Führung
positionieren und durch Einsetzen von Bolzen und Bolzensiche-
rung blockieren ("Abbildung 14")
14
J
11.
den Toranschlussbügel (K) an der Zugstange (L) montieren
12.
den Bolzen (M) in die Stange einsetzen und mit der Sicherung
(N) blockieren ("Abbildung 15")
15
I
G
K
M
L
N
DEUTSCH – 7
