GAT SMART.Lock 7000 System
Elektrischer Anschluss
4.6
Elektrischer Anschluss der Master Controller GC7.2000 Master (Light)
4.6.1 Verbindung der Sub Controller GAT SMART.Controller S 7020
Die Sub Controller werden über RS-485 mittels RJ45 Stecker an die GC7.2000 Master (Light) angeschlossen. Der
Anschluss muss am RS-485 SUB Stecker erfolgen.

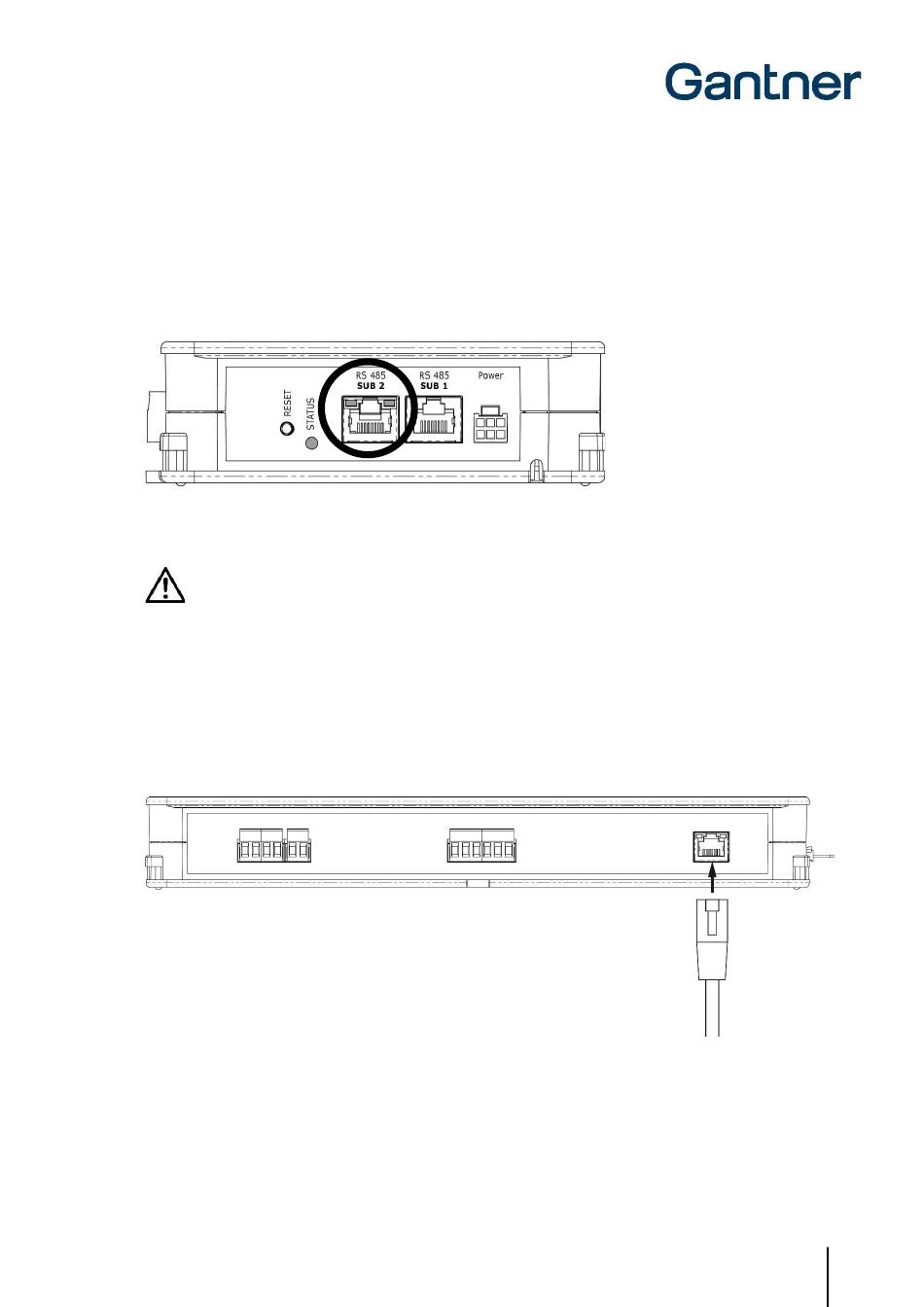

Bild 4.15 - Anschluss der GAT SMART.Controller S 7020 am GC7.2000 Master (Light)
Folgende Werte für die Anzahl der anschließbaren Sub Controller pro Master Controller (RS-485 Linie) sind
einzuhalten:
- Max. 8 Steuereinheiten (beim GC7.2000 Master Light max. 3) pro RS-485 Linie
- Max. Länge einer RS-485 Linie = 800 m
4.6.2 Anschluss Ethernet
Die Vernetzung mehrerer GC7.2000 Master sowie der Anschluss der Master Controller an einen PC/Server erfolgt
via Ethernet. Die Ethernet-Leitung wird mittels RJ45 Stecker angeschlossen.
Bild 4.16 - Anschluss des GC7.2000 Master an Ethernet
www.gantner.com
HB_GAT-SMARTLOCK7000--DE_13
37
