Elektrischer Anschluss

4.4.4 Signalisierung

Zur Anzeige der Betriebszustände sind am GAT SMART.Controller S 7020 verschiedene LED-Anzeigen vorhanden.

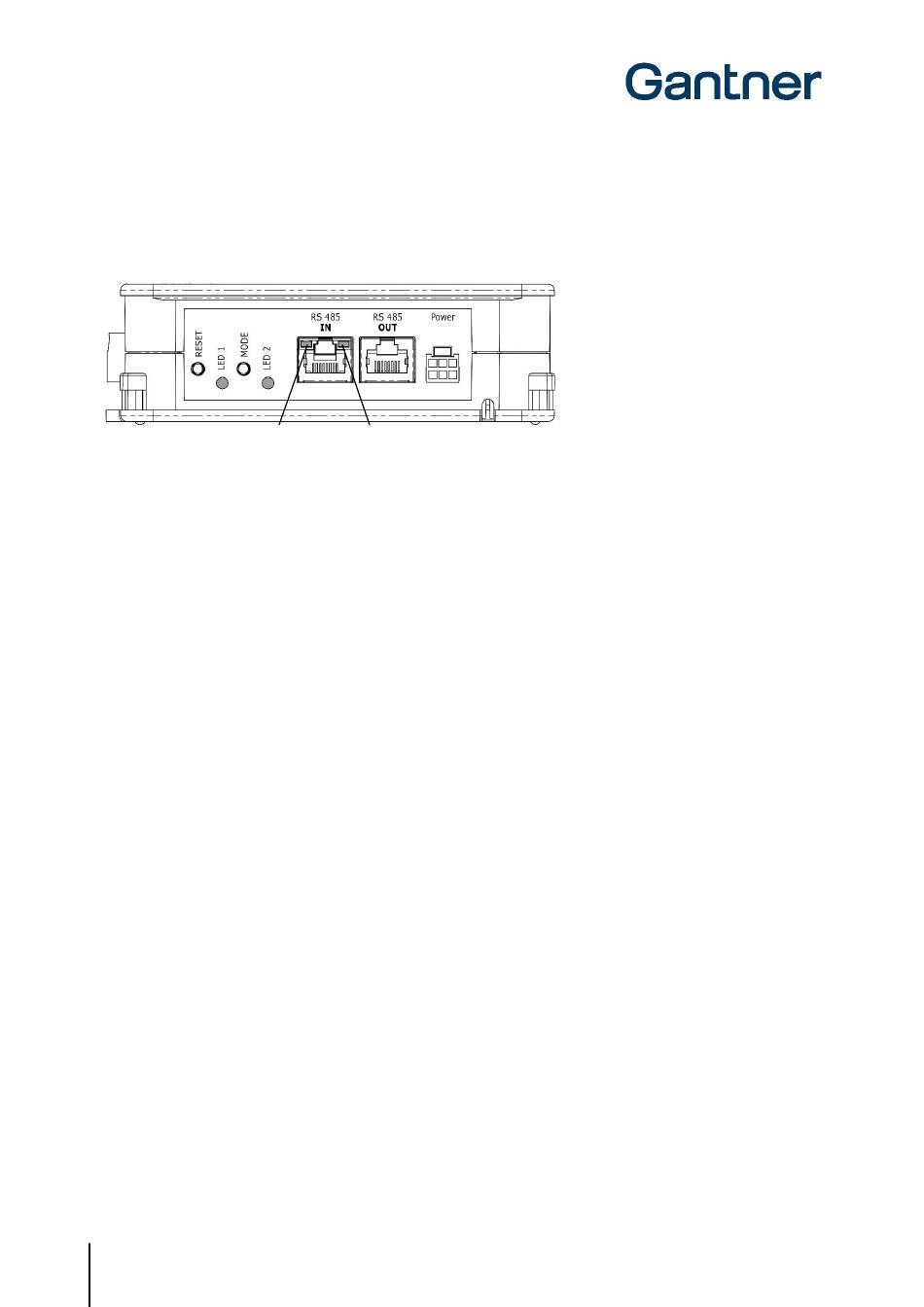

Bild 4.10 - LED und Taster am GAT SMART.Controller S 7020
LEDs
- RS 485 IN (gelb): Verbindung zum Master Controller ist hergestellt.
- RS 485 IN (grün): RS 485 Kommunikation ist aktiv.
- LED 1 (blau):
- LED 2 (grün/rot):
Tasten
- RESET:
- MODE:
34
HB_GAT-SMARTLOCK7000--DE_13
Gelbe LED Grüne LED
Schloss aktiviert/angesteuert.
Statusinformationen.
Rücksetzen auf Werkseinstellungen.
Keine Funktion. Für zukünftige Anwendungen reserviert.
