GAT SMART.Lock 7000 System
Elektrischer Anschluss
CAUTION! Folgende Werte für die Anzahl der anschließbaren Kontroller pro Schnittstelle sind einzuhalten:
- Max. 8 Steuereinheiten pro RS-485 Linie (bzw. 3 Steuereinheiten beim GAT NET.Controller M 7020 Light
und GC7.2000 Master Light)
- Max. Länge einer RS-485 Linie = 800 m

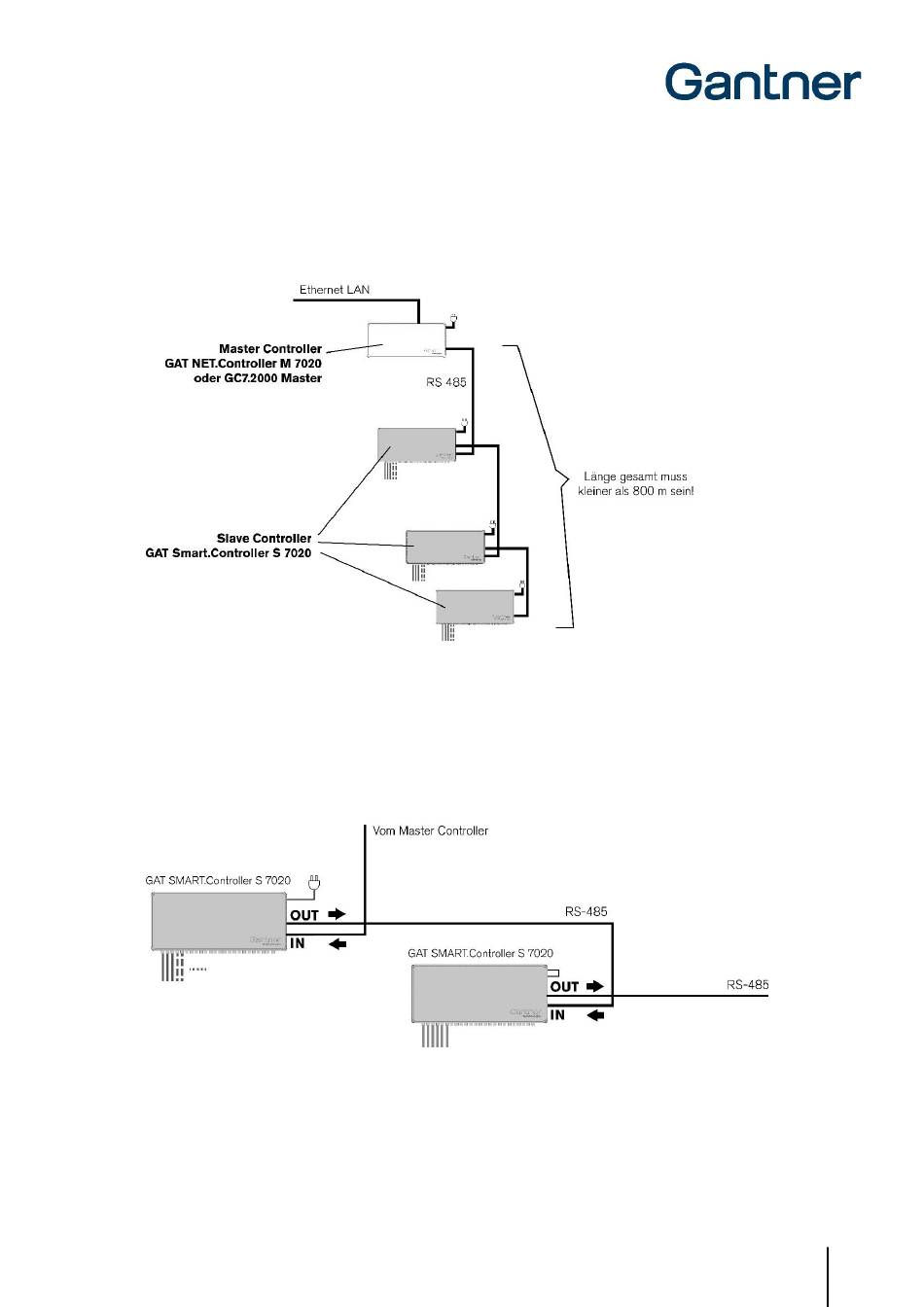

Bild 4.5 - Maximale Länge einer RS-485 Linie
Bei den RS 485 Buchsen muss zwischen IN und OUT unterschieden werden. Verbinden Sie die eingehende Leitung
(vom Master Controller oder vorhergehendem Sub Controller) mit RS 485 IN und die ausgehende Leitung (zu einem
nachfolgenden SMART Controller) mit RS 485 OUT. Dies ist besonders wichtig, wenn die Spannungsversorgung für
die folgenden SMART Controller weitergeleitet werden soll (siehe nächsten Abschnitt).
Bild 4.6 - RS 485 IN und OUT Richtung beim GAT SMART.Controller S 7020
www.gantner.com
HB_GAT-SMARTLOCK7000--DE_13
31
