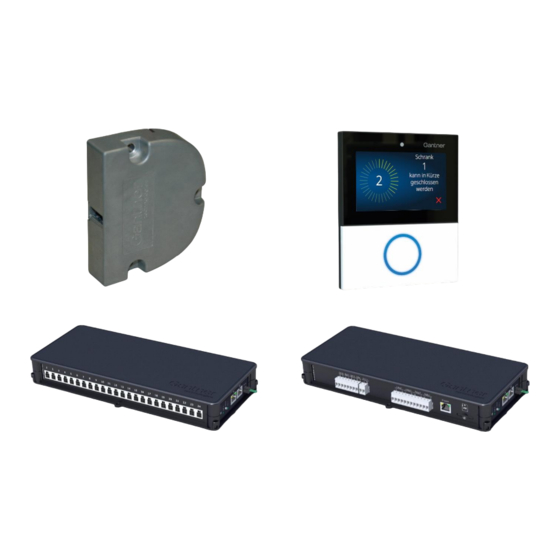

Gantner GAT SMART.Lock 7000 Installation, Konfiguration Und Bedienung

Elektronisches, verkabeltes schrankschlosssystem
Inhaltsverzeichnis

Werbung

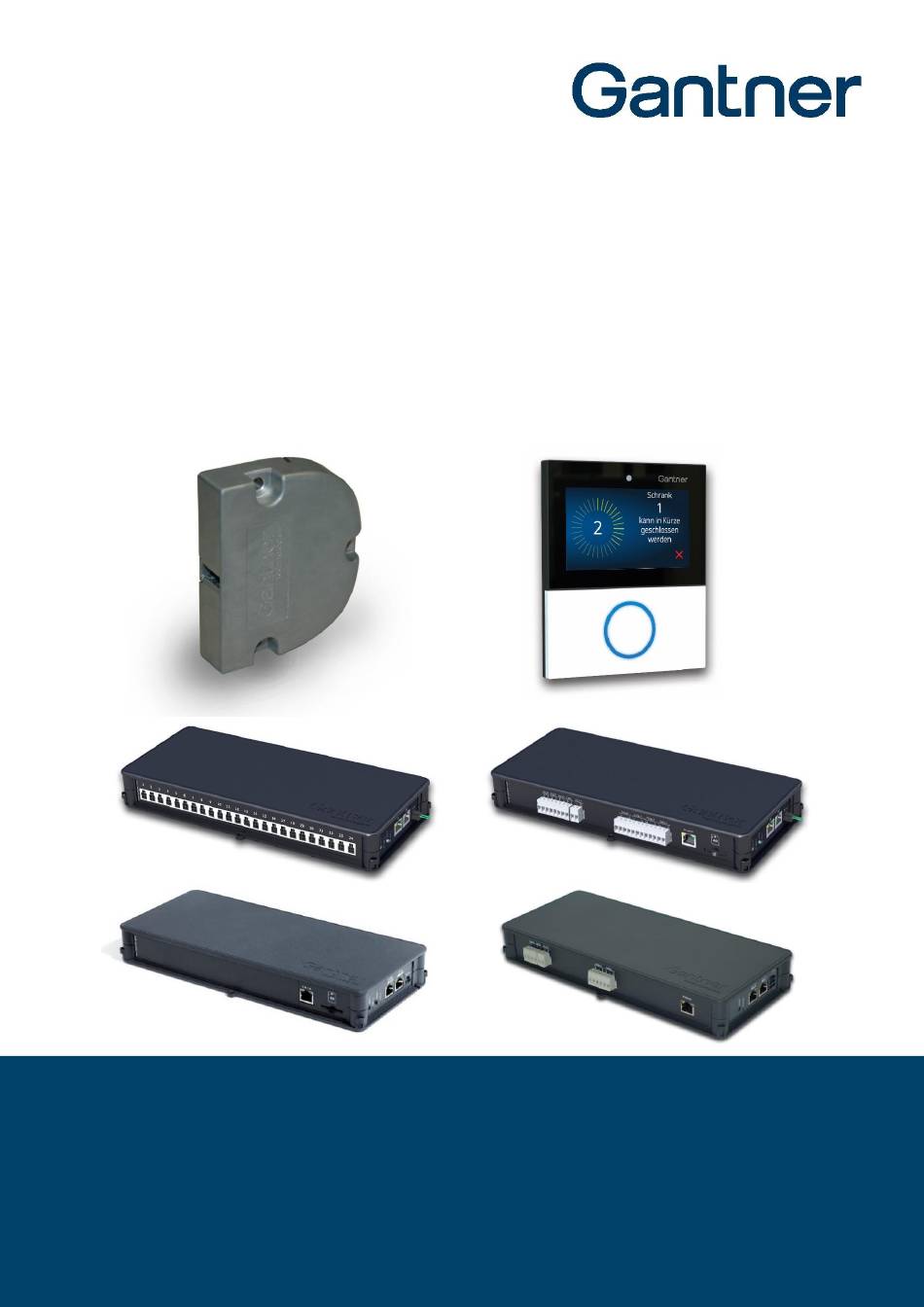

GAT SMART.Lock 7000 System
Elektronisches, verkabeltes Schrankschlosssystem
Installation, Konfiguration, Bedienung
Dokumentversion 1.3
www.gantner.com
HB_GAT-SMARTLOCK7000--DE_13
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gantner GAT SMART.Lock 7000

  • Seite 1 GAT SMART.Lock 7000 System Elektronisches, verkabeltes Schrankschlosssystem Installation, Konfiguration, Bedienung Dokumentversion 1.3 www.gantner.com HB_GAT-SMARTLOCK7000--DE_13...
  • Seite 2 Bezeichnung kann es sich dabei um Warenzeichen oder eingetragene Warenzeichen der entsprechenden Firmen handeln. Kontakt Kontaktinformationen für Rückfragen bezüglich des GAT SMART.Lock 7000 Systems oder generelle Anfragen finden Sie unten: Kontaktadressen des Herstellers GANTNER Electronic GmbH Bundesstraße 12...
  • Seite 3: Sicherheitssymbole

    GAT SMART.Lock 7000 System Wichtige Informationen Verehrte Kundin, verehrter Kunde, Damit unser Produkt in Ihrer Anlage zu Ihrer Zufriedenheit sicher und ohne Fehler arbeitet, weisen wir Sie auf folgende Grundregeln hin. - Beachten Sie die Sicherheitshinweise in diesem Handbuch. Diese werden durch die Signalwörter "GEFAHR", "WARNUNG", "ACHTUNG"...
  • Seite 4: Bedeutung Der Verwendeten Signalwörter

    GAT SMART.Lock 7000 System 2. Sicherheitshinweise zu Sachschaden Sicherheitshinweise, die mögliche Gefahrensituationen für Sachschaden beschreiben, haben dasselbe Layout wie Sicherheits- hinweise für Personenschaden, nur dass als Signalwort "HINWEIS" verwendet wird. Format von Sicherheitshinweisen, die sich auf einen ganzen Abschnitt beziehen: Gefahr von Sachschaden für das Gerät und angeschlossener Geräte.
  • Seite 5: Wichtige Sicherheitshinweise

    Auch wenn wir uns um Sorgfalt und stetige Verbesserung bemühen, können wir nicht ausschließen, dass sich Fehler in unsere Dokumentationen einschleichen. Wir weisen daher darauf hin, dass die GANTNER Electronic GmbH keine Gewähr für die Vollständigkeit und Richtigkeit des Inhaltes dieses Handbuches übernimmt. Änderungen bleiben vorbehalten und können jederzeit, auch ohne entsprechende Voranmeldung, von uns durchgeführt werden.
  • Seite 6 GAT SMART.Lock 7000 System Das GAT SMART.Lock 7000 System wurde unter dem Qualitätsmanagement-Standard ISO 9001 entwickelt und produziert. GANTNER Electronic GmbH ist nach ISO 14001 zertifiziert. Hiermit bestätigt GANTNER Electronic GmbH, dass dieses Gerät in Übereinstimmung mit den folgenden EG- Richtlinien, einschließlich aller zutreffenden Ergänzungen, ist:...
  • Seite 7: Inhaltsverzeichnis

    GAT SMART.Lock 7000 System Inhaltsverzeichnis INHALTSVERZEICHNIS EINLEITUNG ........................9 Zu diesem Handbuch ..........................9 Kapitelübersicht ............................9 Zielgruppen ............................. 9 Formatierung ............................10 Ansprechpartner bei Rückfragen ......................10 ALLGEMEINE INFORMATIONEN ................. 11 Bestimmungsgemäße Verwendung ...................... 11 Funktionsbeschreibung ......................... 11 Begriffsdefinition ............................ 11 Bestellhilfen ............................
  • Seite 8 GAT SMART.Lock 7000 System Inhaltsverzeichnis GAT NET.Controller M 7020 (Light) ..................... 48 GAT SMART.Controller S 7020 ......................49 GT7 Central Locker ..........................50 www.gantner.com HB_GAT-SMARTLOCK7000--DE_13...
  • Seite 9: Einleitung

    GAT SMART.Lock 7000 System Einleitung 1 EINLEITUNG Zu diesem Handbuch Dieses Handbuch enthält alle Information für die Installation der verkabelten, elektronischen Schrankschlösser GAT SMART.Lock 7001 in Schränken / Depots. Weiters wird auch die Bedienung für den Endanwender beschrieben. Zur Verwendung der GAT SMART.Lock 7001 Schrankschlösser ist die Steuereinheit GAT SMART.Controller S 7020, ein Master Controller oder ein Zentralleser und eine PC-Software für die Konfiguration und Steuerung der Anlage...
  • Seite 10: Formatierung

    ○ Dieses Symbol kennzeichnet das Resultat nach Ausführung des vorigen Handlungsschrittes. Ansprechpartner bei Rückfragen Bei Fragen in Zusammenhang mit dem GAT SMART.Lock 7000 System wenden Sie sich bitte an die für Sie zuständige Vertretung oder direkt an eine der GANTNER Electronic GmbH Niederlassungen. Die Kontaktadressen sind auf der letzten Seite dieser Beschreibung zu finden.
  • Seite 11: Allgemeine Informationen

    GAT SMART.Lock 7000 System Allgemeine Informationen 2 ALLGEMEINE INFORMATIONEN Bestimmungsgemäße Verwendung Das Schrankschloss GAT SMART.Lock 7001 ist die ideale Lösung für das komfortable elektronische Sperren von unterschiedlichen Schränken in den verschiedensten Bereichen der Industrie, Logistik, Organisation und Ausbildung. Funktionsbeschreibung Das GAT SMART.Lock 7001 ist für jedes Schrankmaterial (Blech, Holz, HPL, Vollkunststoff und Glas) geeignet und sowohl für links- als auch für rechtsangeschlagene Türen einsetzbar.
  • Seite 12 GAT SMART.Lock 7000 System Allgemeine Informationen Zentralleser Ein elektronisches Gerät (GT7 Central Locker) an dem sich die Benutzer mit ihren RFID Datenträgern identifizieren können, um ihren Schrank zu entriegeln. Der Zentralleser sendet bei gültiger Berechtigung ein Signal an den Sub Controller für den entsprechenden Schrank, um den Schrank zu öffnen.
  • Seite 13: Bestellhilfen

    GAT SMART.Lock 7000 System Allgemeine Informationen Bestellhilfen Für die Planung und Bestellung der GAT SMART.Lock Systemkomponenten ist eine Bestellhilfe als separates Dokument verfügbar. www.gantner.com HB_GAT-SMARTLOCK7000--DE_13...
  • Seite 14: Systembestandteile

    (verschiedene Netzkabel für das Netzteil) 12. GAT SMART.Lock Cable 2m OE und …5m OE (Anschlusskabel 2 m/5 m mit offenem Ende) 11. GAT NET.Lock Cable Extension 3m 13. Ethernet Patchkabel Bild 2.1 - Systembestandteile des GAT SMART.Lock 7000 Schrankschließsystems www.gantner.com HB_GAT-SMARTLOCK7000--DE_13...
  • Seite 15 GAT SMART.Lock 7000 System Allgemeine Informationen GAT SMART.Lock 7001 (Artikel-Nr. 369737) Elektronisches Schrankschloss ohne Anschlusskabel und ohne Bolzenset. GAT SMART.Lock 7001 Bolt Set (Artikel-Nr. 1100400) Bolzenset, besteht aus Türbügel, Türblech und Distanzblech. Das Bolzenset wird auf die Schranktür montiert. GT7.3300 (Artikel-Nr. 1100596) + G7 Device License points Central Locker (Artikel-Nr. 1103831) GT7.3500 (Artikel-Nr.
  • Seite 16: Zentralleser Gt7 Central Locker

    GAT SMART.Lock 7000 System Allgemeine Informationen Zentralleser GT7 Central Locker Kamerafenster, nicht verwendet (für zukünftige Anwendungen reserviert) Anzeige (Touchscreen Display) RFID Leser mit Status LED Unterteil Front RFID Leserabdeckung Bild 2.2 – Zentralleser GT7 Central Locker Das GT7 Central Locker besitzt einen Leser für RFID Datenträgern (Radio Frequency Identification) und ermöglicht damit die Identifikation von Personen mit ihren persönlichen Datenträgern am RFID-Leser.
  • Seite 17: Montage

    Montage aller Schlösser immer erst ein Probeeinbau mit Funktionstest erfolgen (siehe Kapitel "3.3 Probeeinbau“. Zielgruppe Die Montage darf nur von Fachpersonal durchgeführt werden. Eine Erfahrung in mechanischer Arbeit und elektrotechnisches Grundwissen wird vorausgesetzt. Vorkenntnisse zum GAT SMART.Lock 7000 System sind nicht erforderlich. Beim Einbau des GAT SMART.Lock 7001 zu beachtende Punkte Befestigungsschrauben Das GAT SMART.Lock 7001 wird mit drei Schrauben an der Schrankwand befestigt.
  • Seite 18: Probeeinbau

    GAT SMART.Lock 7000 System Montage Probeeinbau Da das GAT SMART.Lock 7001 für die unterschiedlichsten Einbausituationen geeignet ist, ist vor der Serienfertigung der Schränke immer zuerst ein Probeeinbau und Funktionstest eines GAT SMART.Lock 7001 an einem fertigen Musterschrank der Anlage durchzuführen.
  • Seite 19: Definition Des Türanschlags (Rechte Oder Linke Türe)

    GAT SMART.Lock 7000 System Montage Definition des Türanschlags (rechte oder linke Türe) Bei der Montage muss beachtet werden, ob es sich bei der Schranktür um eine rechte oder linke Tür handelt. Dies ist wie folgt definiert: Bild 3.2 - Definition der Schranktüren (rechts / links) Auf den nachfolgenden Seiten wird die Montage bei rechten Türen (= "rechtsangeschlagene Türen") beschrieben.
  • Seite 20: Montageübersicht

    GAT SMART.Lock 7000 System Montage Montageübersicht 1. GAT SMART.Lock 7001 2. Befestigungsschrauben (3x), je nach Schrankmaterial 3. Türbügel 4. Türblech 5. Distanzblech 6. Anschlusskabel 7. Anschlussstecker 8. Montagesicherung / Notöffnung Bild 3.3 - Montageübersicht GAT SMART.Lock 7001 bei rechter Tür The GAT SMART.Lock 7001 wird mit 3 Schrauben (1) befestigt.
  • Seite 21: Maßzeichnungen Für Die Montage

    Montage Maßzeichnungen für die Montage In diesem Abschnitt finden Sie die Abmessungen der Hardwareteile des GAT SMART.Lock 7000 Systems (Schloss, Türbügel etc.) sowie weitere wichtige Maße, die bei der Installation zu berücksichtigen sind. HINWEIS! Lesen und beachten Sie diese Abmessungen und enthaltenen Hinweise vor Planung und Beginn der Installation.
  • Seite 22: Schließbolzen Und Montagebleche

    GAT SMART.Lock 7000 System Montage 3.8.2 Gehäuse GAT SMART.Lock 7001 Für die Länge und Durchmesser der Befestigungsschrauben beachten Sie die im linken Bild angegebene Länge und Durchmesser der Befestigungslöcher. Bild 3.5 - GAT SMART.Lock 7001 (Maße in mm) 3.8.3 Schließbolzen und Montagebleche Bild 3.6 –...
  • Seite 23: Wichtige Abstandsmaße Für Die Installation

    GAT SMART.Lock 7000 System Montage 3.8.4 Wichtige Abstandsmaße für die Installation Für die Installation sind im Besonderen folgende Maße zu beachten: Bild 3.9 - Wichtige Maße für die Montage Die Mitte des Türbügels muss um 1 mm höher liegen als die Mitte der Türbügelöffnung im GAT SMART.Lock 7001.
  • Seite 24: Montage Des Gat Smart.lock 7001 Auf Der Schrankinnenseite (Arbeitsschritte)

    GAT SMART.Lock 7000 System Montage Montage des GAT SMART.Lock 7001 auf der Schrankinnenseite (Arbeitsschritte) Nachfolgend die einzelnen Schritte für die Montage des GAT SMART.Lock 7001 auf der Schrankinnenseite. ► Die drei Befestigungslöcher bohren laut Maßzeichnung in Bild 3.9. HINWEIS! Bei der Positionierung der 3 Löcher sind die Abstandsmaße wie bei "3.8.4.
  • Seite 25: Türbügelmontage

    GAT SMART.Lock 7000 System Montage 3.11 Türbügelmontage Der Türbügel wird auf der Türinnenseite mittels Tür- und Distanzblech montiert. Die Vorgehensweise für die Bolzenmontage ist wie folgt: ► Positionen für die Bohrungen des Türblechs auf der Tür anzeichnen (siehe Bild 3.7 und Bild 3.9). Beachten Sie den vertikalen 1 mm Versatz zur Öffnung im GAT SMART.Lock 7001.
  • Seite 26 GAT SMART.Lock 7000 System Montage Bild 3.14 - Detailzeichnung Schrauben für Türbügel Hinweis zu Holz- oder HPL-Türen Bei Holz- oder HPL-Türen kann das Türblech entfallen, wenn in der Tür eine entsprechende Ausnehmung gemacht wird. Ansonsten wird das Türblech mitbefestigt. Bild 3.15 - Montage ohne Türblech und Ausnehmung in der Tür www.gantner.com...
  • Seite 27: Elektrischer Anschluss

    GAT SMART.Lock 7000 System Elektrischer Anschluss 4 ELEKTRISCHER ANSCHLUSS Dieses Kapitel beschreibt den elektrischen Anschluss der Schrankschlösser GAT SMART.Lock 7001, der Steuereinheiten GAT SMART.Controller S 7020, GAT NET.Controller M 7020 und GC7.2000 Master und des GT7 Central Locker. Elektrischer Schlag ➔...
  • Seite 28: Systemaufbau

    GAT SMART.Lock 7000 System Elektrischer Anschluss Systemaufbau Jedes GAT SMART.Lock 7001 wird an einen Controller GAT SMART.Controller S 7020 angeschlossen. Pro Controller sind max. 24 Schlösser anschließbar. Die Controller sind untereinander mittels RS-485 vernetzt. Die Anbindung an einen Server erfolgt mittels Ethernet unter Verwendung eines Master Controllers oder Zentrallesers.
  • Seite 29: Kabelanschluss Des Gat Smart.lock 7001

    GAT SMART.Lock 7000 System Elektrischer Anschluss Kabelanschluss des GAT SMART.Lock 7001 Mit dem 5 Meter langen Anschlusskabel GAT NET.Lock Cable 5m (Art.Nr.: 734430) wird das GAT SMART.Lock 7001 an eine Steuereinheit GAT SMART.Controller S 7020 angeschlossen. Das Kabel hat beidseitig einen 4-poligen MOLEX Stecker Typ Micro-Fit 3.0...
  • Seite 30: Elektrischer Anschluss Der Gat Smart.controller S 7020

    Die Schrankschlösser werden mit den 4-poligen MOLEX Steckern an den Buchsen der Sub Controller GAT SMART.Controller S 7020 angeschlossen. ACHTUNG, es sind immer die Originalkabel von GANTNER zu verwenden. Das Anschlusskabel des Schlosses darf nicht bearbeitet (gekürzt oder verlängert) werden. Sollte das Kabel zu kurz sein, darf max. eine Kabelverlängerung GAT NET.Lock Cable Extension 3m von GANTNER Electronic GmbH (Art.Nr.: 810021, Länge =...
  • Seite 31 GAT SMART.Lock 7000 System Elektrischer Anschluss CAUTION! Folgende Werte für die Anzahl der anschließbaren Kontroller pro Schnittstelle sind einzuhalten: - Max. 8 Steuereinheiten pro RS-485 Linie (bzw. 3 Steuereinheiten beim GAT NET.Controller M 7020 Light und GC7.2000 Master Light) - Max. Länge einer RS-485 Linie = 800 m Bild 4.5 - Maximale Länge einer RS-485 Linie...
  • Seite 32: Anschluss Der Spannungsversorgung

    GAT SMART.Lock 7000 System Elektrischer Anschluss 4.4.3 Anschluss der Spannungsversorgung Der GAT SMART.Controller S 7020 wird über das externe Netzgerät "GAT NET.Power Supply 7020 100-240V/VI" versorgt (siehe "7. TECHNISCHE DATEN"), welches am MOLEX Stecker am Controller angeschlossen wird. Zu diesem Netzgerät muss zusätzlich das entsprechende Netzkabel mitbestellt werden. Je nach Anwendungsland sind verschiedene Kabel für das Netzgerät erhältlich (siehe "2.5.
  • Seite 33 GAT SMART.Lock 7000 System Elektrischer Anschluss Bild 4.9 - Beispiele für Versorgung HINWEIS! Die maximale Kabellänge, wenn die Versorung von einem Sub Controller auf einen weiteren weitergeleitet wird, beträgt 50 Meter. HINWEIS! Wenn kein Master Controller GAT NET.Controller M 7020 bzw. GC7.2000 Master und kein Zentralleser GT7 Central Locker verwendet wird, muss immer jeder Sub Controller GAT SMART.Controller S 7020 direkt mit...
  • Seite 34: Signalisierung

    GAT SMART.Lock 7000 System Elektrischer Anschluss 4.4.4 Signalisierung Zur Anzeige der Betriebszustände sind am GAT SMART.Controller S 7020 verschiedene LED-Anzeigen vorhanden. Gelbe LED Grüne LED Bild 4.10 - LED und Taster am GAT SMART.Controller S 7020 LEDs - RS 485 IN (gelb): Verbindung zum Master Controller ist hergestellt.
  • Seite 35: Elektrischer Anschluss Der Master Controller Gat Net.controller M 7020 (Light)

    GAT SMART.Lock 7000 System Elektrischer Anschluss Elektrischer Anschluss der Master Controller GAT NET.Controller M 7020 (Light) 4.5.1 Verbindung der Sub Controller GAT SMART.Controller S 7020 Die Sub Controller werden über RS-485 mittels RJ45 Stecker an die Master Controller angeschlossen. Der Anschluss muss am RS-485 SUB Stecker erfolgen.
  • Seite 36 HINWEIS! GANTNER empfiehlt bei der Installation des Schrankschließsystems die Firmware des GAT NET.Controller M 7020 (Light) und des GAT SMART.Controller S 7020 zu aktualisieren. Die aktuelle Firmware finden Sie im Partner-Bereich der GANTNER Website oder Sie können diese von Ihrem zuständigen GANTNER Vertreter bekommen.
  • Seite 37: Elektrischer Anschluss Der Master Controller Gc7.2000 Master (Light)

    GAT SMART.Lock 7000 System Elektrischer Anschluss Elektrischer Anschluss der Master Controller GC7.2000 Master (Light) 4.6.1 Verbindung der Sub Controller GAT SMART.Controller S 7020 Die Sub Controller werden über RS-485 mittels RJ45 Stecker an die GC7.2000 Master (Light) angeschlossen. Der Anschluss muss am RS-485 SUB Stecker erfolgen.
  • Seite 38 - RESET (lang): Controller auf Werkseinstellungen rücksetzen. HINWEIS! GANTNER empfiehlt bei der Installation des Schrankschließsystems die Firmware des GC7.2000 Master (Light) und des GAT SMART.Controller S 7020 zu aktualisieren. Die aktuelle Firmware finden Sie im Partner-Bereich der GANTNER Website oder Sie können diese von Ihrem zuständigen GANTNER Vertreter bekommen.
  • Seite 39: Elektrischer Anschluss Des Zentrallesers Gt7 Central Locker

    GAT SMART.Lock 7000 System Elektrischer Anschluss Elektrischer Anschluss des Zentrallesers GT7 Central Locker Um ein GT7 Central Locker in Betrieb zu nehmen, muss mindestens ein Sub Controller, das LAN Netzwerks und die Spannungsversorgung angeschlossen werden. Bild 4.19 - Anschluss des GT7 Central Locker Ein Sub Controller GAT SMART.Controller S 7020 wird über die RS-485 Schnittstelle (A und B) am GT7 Central...
  • Seite 40 GAT SMART.Lock 7000 System Elektrischer Anschluss Der Anschluss an das Ethernet LAN Netzwerk erfolgt an den entsprechenden "Ethernet" Schraubklemmen. Die Spannungsversorgung kann entweder über ein separates Netzteil erfolgen oder mittels PoE über Ethernet. HINWEIS! Bitte lesen Sie das Handbuch des GT7 Central Locker für eine genaue Beschreibung des elektrischen Anschlusses.
  • Seite 41: Konfiguration

    Konfiguration für GT7 Central Locker Bei Verwendung eines Zentrallesers GT7 Central Locker kann das GT7 Terminal direkt über eine Weboberfläche oder über die G7 Cloud von GANTNER konfiguriert werden. Die genaue Beschreibung dafür finden Sie im Handbuch des GT7 Central Locker.
  • Seite 42 GAT SMART.Lock 7000 System Konfiguration www.gantner.com HB_GAT-SMARTLOCK7000--DE_13...
  • Seite 43: Bedienung

    PIN-Eingabe erfolgen. Bedienung mit Software Relaxx Mit der Relaxx Software von GANTNER Electronic GmbH hat der Anwender die Möglichkeit, die Controller mit den angeschlossenen Schrankschlössern zu konfigurieren und direkt zu steuern (Öffnen). Eine graphische Übersicht zeigt den jeweiligen Status der Schränke an.
  • Seite 44: Gat Relaxx - Bediensoftware Für Gat Smart.lock 7001

    Schranktüre ist dieser Schrank wieder verschlossen und dem Benutzer zugewiesen. GAT Relaxx - Bediensoftware für GAT SMART.Lock 7001 Um die Schrankanlage zu konfigurieren, bedienen und überwachen zu können, bietet GANTNER Electronic GmbH die PC-Software Relaxx an. Die mit dieser Software verbundenen Sub Controllern und Schlösser werden grafisch dargestellt.
  • Seite 45: Allgemeines Und Benutzeroberfläche

    GAT SMART.Lock 7000 System Bedienung 6.4.3 Allgemeines und Benutzeroberfläche Die Arbeit in Relaxx kann grob in 2 verschiedene Aufgaben unterteilt werden: - Konfiguration der Geräte (Kommunikationskanäle, Controller, Schlösser) und hardwaremäßige Zuordnung der Schränke (Schlösser) zu den Controllern durch den Systembetreuer.
  • Seite 46 GAT SMART.Lock 7000 System Bedienung Lizenz: Klicken Sie dieses Symbol um Informationen über die aktuelle Relaxx Lizenz zu erhalten. Informationsbereich: In diesem Bereich werden Informationen und Statistiken des aktuell im Bereich (12) ausgewählten Schranks sowie weitere Werkzeuge (Suche, …) angezeigt.
  • Seite 47: Technische Daten

    GAT SMART.Lock 7000 System Technische Daten 7 TECHNISCHE DATEN GAT SMART.Lock 7001 Nennspannung: DC 24 V Zulässiger Spannungsbereich: 19 bis 28 V (±20%) Stromaufnahme der Spule: 1 A @ 24 V (500 ms) Betätigungszeit: max. 500 ms / 10% ED Dauerschaltstrom (Rückmeldung):...
  • Seite 48 GAT SMART.Lock 7000 System Technische Daten GAT NET.Controller M 7020 (Light) Nennspannung: DC 24 V Versorgung: Externes Steckernetzteil mit verschiedenen Netzkabeln verfügbar Leistungsaufnahme: typ. 3 W Max. anschließbare GAT SMART.Controller S 7020: - GAT NET.Controller 7020: bis zu 8 - GAT NET.Controller 7020 Light: bis zu 3 Interner Speicher: 10.000 Buchungen, SD-Kartensteckplatz für...
  • Seite 49 GAT SMART.Lock 7000 System Technische Daten GAT SMART.Controller S 7020 Nennspannung: DC 24 V Versorgung: Externes Steckernetzteil mit verschiedenen Netzkabeln verfügbar Durchschnittliche Leistungsaufnahme: 0,5 W Anzahl anschließbarer GAT SMART.Lock 7001: Max. 24 Anzahl GAT SMART.Controller S 7020 an einer RS-485 Linie: - GAT NET.Controller 7020: max.
  • Seite 50 GAT SMART.Lock 7000 System Technische Daten GT7 Central Locker Nennspannung - Netzgerät: DC 24 V (LPS/SELV) - PoE: PoE konf. Hzu IEEE 802.3af, Leistungsklasse 0 Nennspannung - Netzgerät: DC 10 - 26 V (LPS/SELV) - PoE: DC 36 - 57 V Stromaufnahme - Netzgerät:...
  • Seite 51 GAT SMART.Lock 7000 System Technische Daten Softwareintegration: - JSON Schnittstelle - Generation 6 Kompatibilitätsadapter (eingeschränkte Funktionen) Gehäuse - Unterteil-/Oberteil: Kunststoff PC schwarzgrau - Leserabdeckung: Kunststoff PC In-mould Technologie - Front: gehärtetes Glas Gewicht: 370 g Zul. Umgebungstemperatur: -10 bis +50 °C Lagertemperatur: -25 bis +70 °C...
  • Seite 52 GANTNER ist in über 60 Ländern weltweit tätig. Besuchen Sie uns unter: www.gantner.com Nüziders, Österreich Houten, Niederlande Sydney, Australien info@gantner.com info@gantner.nl info-aus@gantner.com London, GB Bochum, Deutschland Los Angeles, USA info-uk@gantner.com info-de@gantner.com info-us@gantner.com Ypern, Belgien Dubai, Mittler Osten Ahmedabad, Indien info@gantner.be info-me@gantner.com...
