GAT SMART.Lock 7000 System
Montage
3.11 Türbügelmontage
Der Türbügel wird auf der Türinnenseite mittels Tür- und Distanzblech montiert. Die Vorgehensweise für die
Bolzenmontage ist wie folgt:
► Positionen für die Bohrungen des Türblechs auf der Tür anzeichnen (siehe Bild 3.7 und Bild 3.9). Beachten Sie
den vertikalen 1 mm Versatz zur Öffnung im GAT SMART.Lock 7001.
► Anschließend den Türbügel in den Schlitz des Distanzblechs einführen.

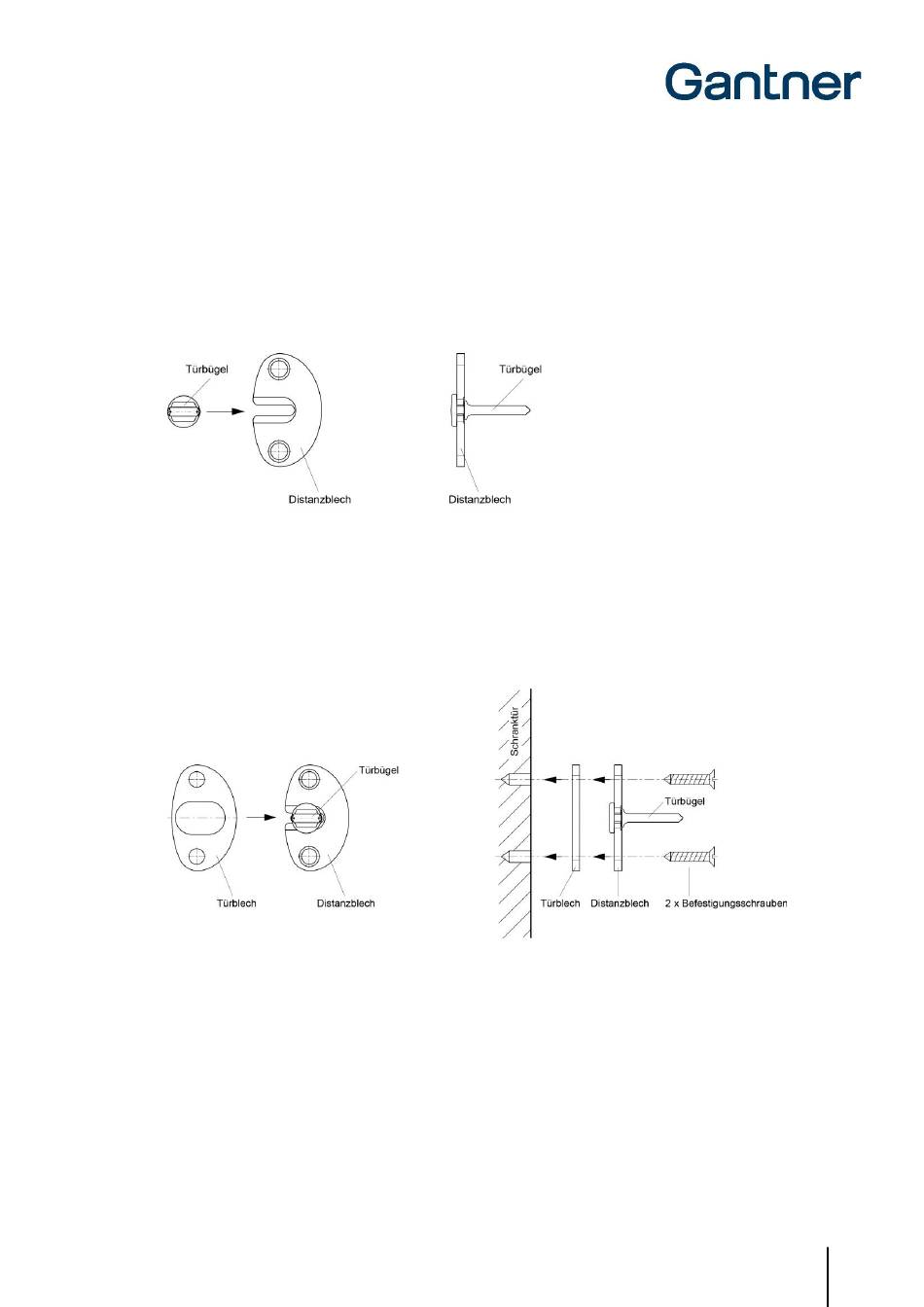

Bild 3.12 - Türbügel und Distanzblech
► Den Türbügel mit dem Distanzblech und Türblech auf die Tür schrauben.
HINWEIS! Verwenden Sie die richtigen Schraubentypen und -längen, abhängig vom Material und der Dicke
der Schranktür. Maximaler Schraubendurchmesser Ø 6 mm, maximales Anzugsdrehmoment ist 2 Nm. In
montiertem Zustand muss der Türbolzen eine Zugkraft von 2000 N garantieren.
Bild 3.13 - Montage mit Türblech
HINWEIS! Achten Sie beim Anschrauben der Tür- und Distanzbleche darauf, dass die Schraubenköpfe nicht über
die Bleche überstehen. Die Länge der Schrauben muss entsprechend gewählt werden, so dass diese nicht auf der
Vorderseite der Türe zu sehen sind.
www.gantner.com
HB_GAT-SMARTLOCK7000--DE_13
