Elektrischer Anschluss der Master Controller GAT NET.Controller M 7020 (Light)

4.5.1 Verbindung der Sub Controller GAT SMART.Controller S 7020
Die Sub Controller werden über RS-485 mittels RJ45 Stecker an die Master Controller angeschlossen. Der Anschluss
muss am RS-485 SUB Stecker erfolgen.

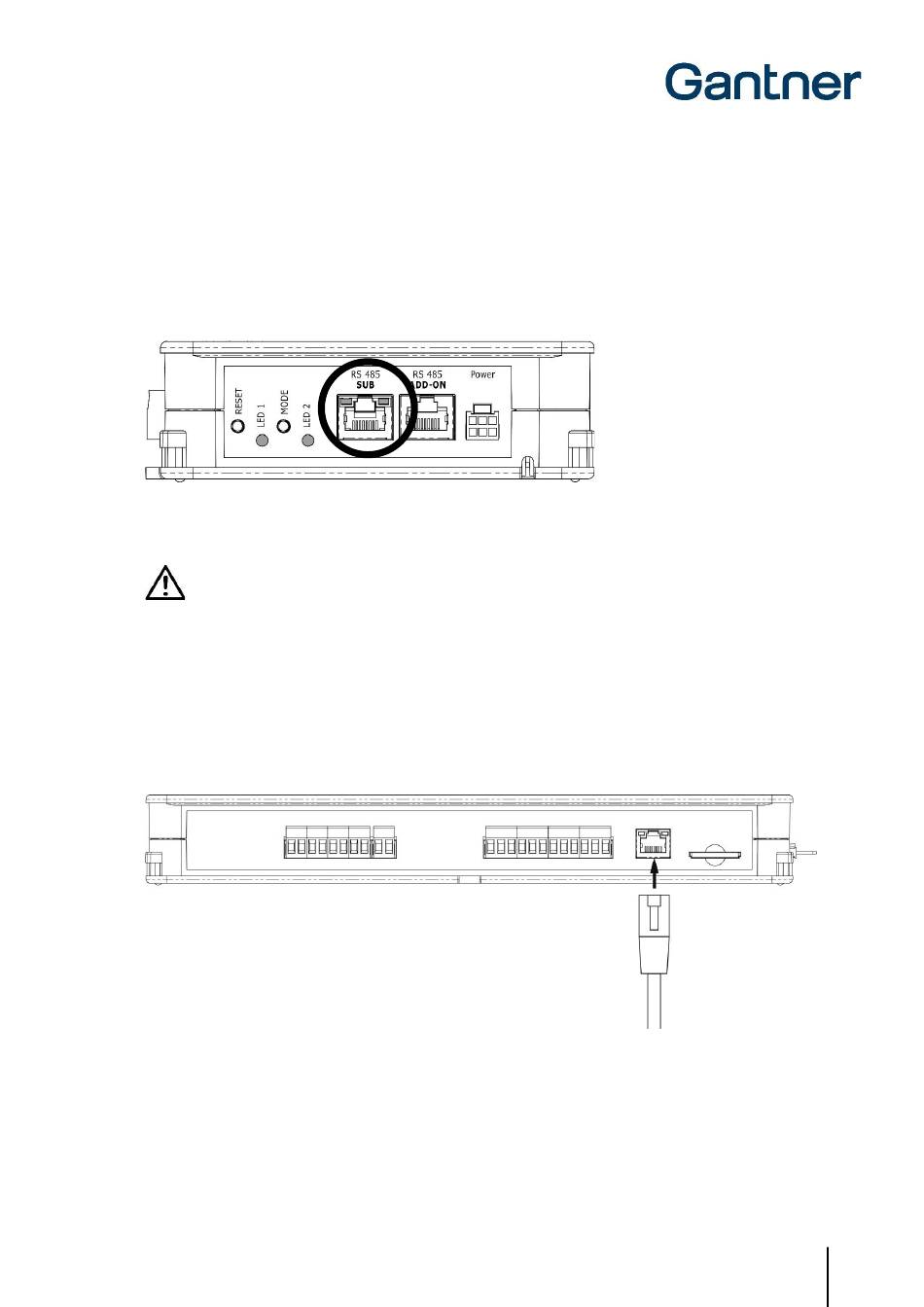

Bild 4.11 - Anschluss der GAT SMART.Controller S 7020 am GAT NET.Controller M 7020 (Light)
Folgende Werte für die Anzahl der anschließbaren Sub Controller pro Master Controller (RS-485 Linie) sind
einzuhalten:
- Max. 8 Steuereinheiten (beim GAT NET.Controller M 7020 Light max. 3) pro RS-485 Linie
- Max. Länge einer RS-485 Linie = 800 m

4.5.2 Anschluss Ethernet

Die Vernetzung mehrerer GAT NET.Controller M 7020 sowie der Anschluss der Master Controller an einen PC/Server
erfolgt via Ethernet. Die Ethernet-Leitung wird mittels RJ45 Stecker angeschlossen.
Bild 4.12 - Anschluss der GAT NET.Controller M 7020 an Ethernet
