GAT SMART.Lock 7000 System
Montage
3.7
Montageübersicht
1. GAT SMART.Lock 7001
2. Befestigungsschrauben (3x), je nach Schrankmaterial
3. Türbügel
4. Türblech
5. Distanzblech
6. Anschlusskabel
7. Anschlussstecker
8. Montagesicherung / Notöffnung

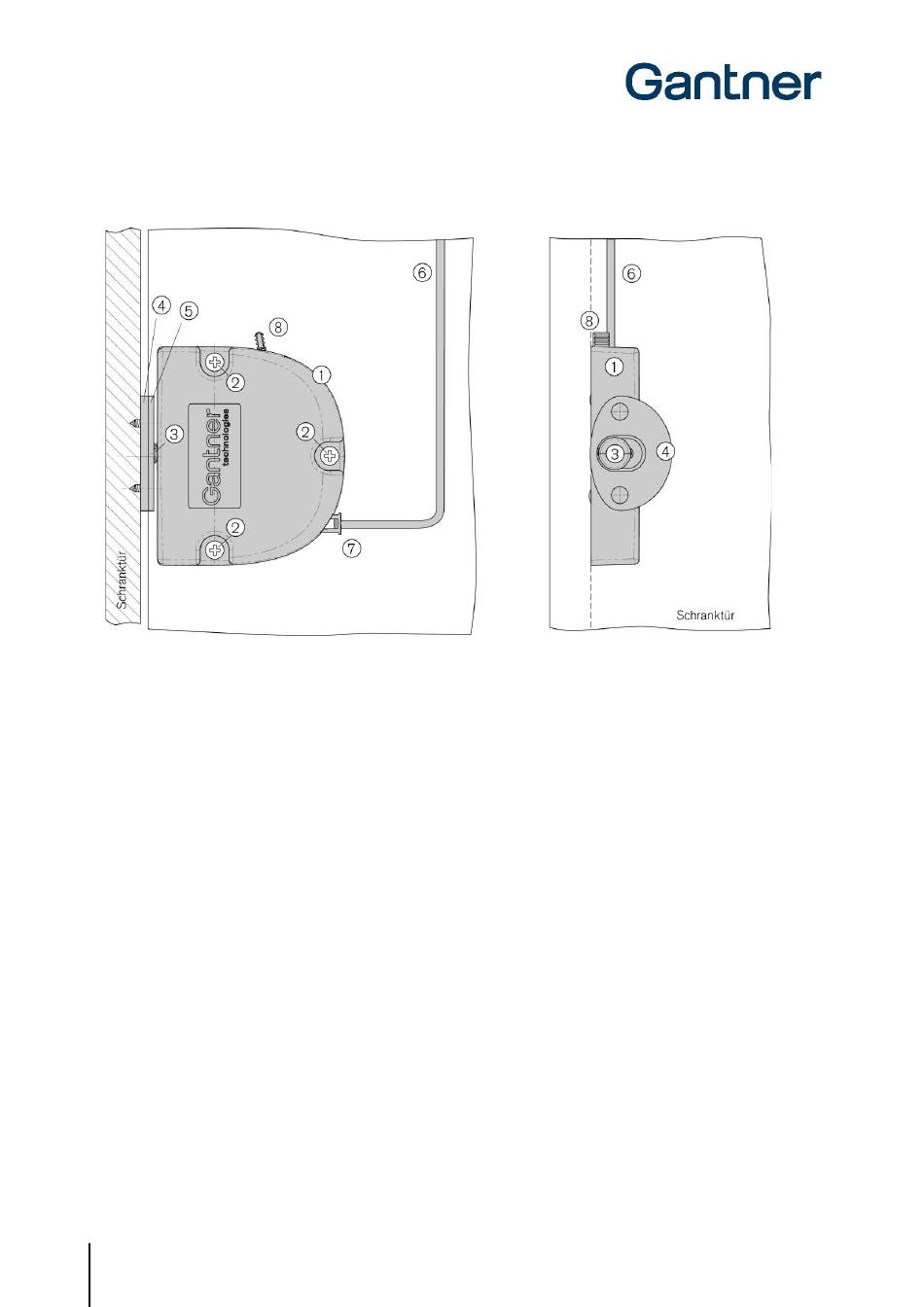

Bild 3.3 - Montageübersicht GAT SMART.Lock 7001 bei rechter Tür
The GAT SMART.Lock 7001 wird mit 3 Schrauben (1) befestigt. Abhängig vom Schranktyp kann das Schrankschloss
auf der Schrankinnenwand oder in der Schrankzwischenwand montiert werden.
Auf der Innenseite der Schranktür wird der Türbügel mit Tür- und Distanzblech montiert.
20
HB_GAT-SMARTLOCK7000--DE_13
www.gantner.com
