GAT SMART.Lock 7000 System
Montage
3.8
Maßzeichnungen für die Montage
In diesem Abschnitt finden Sie die Abmessungen der Hardwareteile des GAT SMART.Lock 7000 Systems (Schloss,
Türbügel etc.) sowie weitere wichtige Maße, die bei der Installation zu berücksichtigen sind.
HINWEIS! Lesen und beachten Sie diese Abmessungen und enthaltenen Hinweise vor Planung und Beginn der
Installation.
3.8.1 Türbreite
Die minimale Türbreite (von Türbügel zu Scharnier) beträgt 230 mm. Bei kleinerer Türbreite würde der Türbügel beim
Schließen der Tür im Schloss streifen.

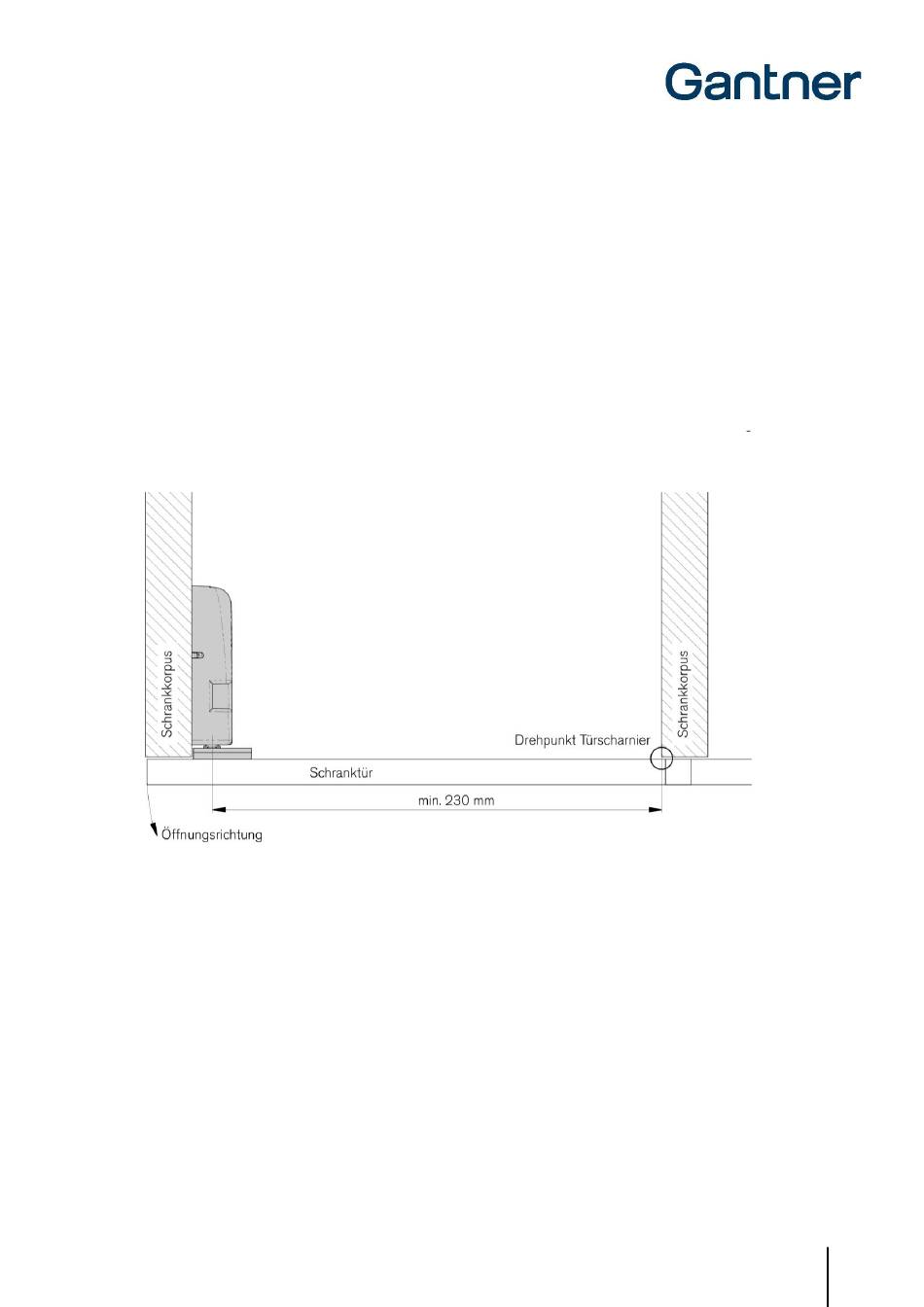

Bild 3.4 - Minimale Türbreite
www.gantner.com
HB_GAT-SMARTLOCK7000--DE_13
21
