GAT SMART.Lock 7000 System
Montage
3.8.4 Wichtige Abstandsmaße für die Installation
Für die Installation sind im Besonderen folgende Maße zu beachten:

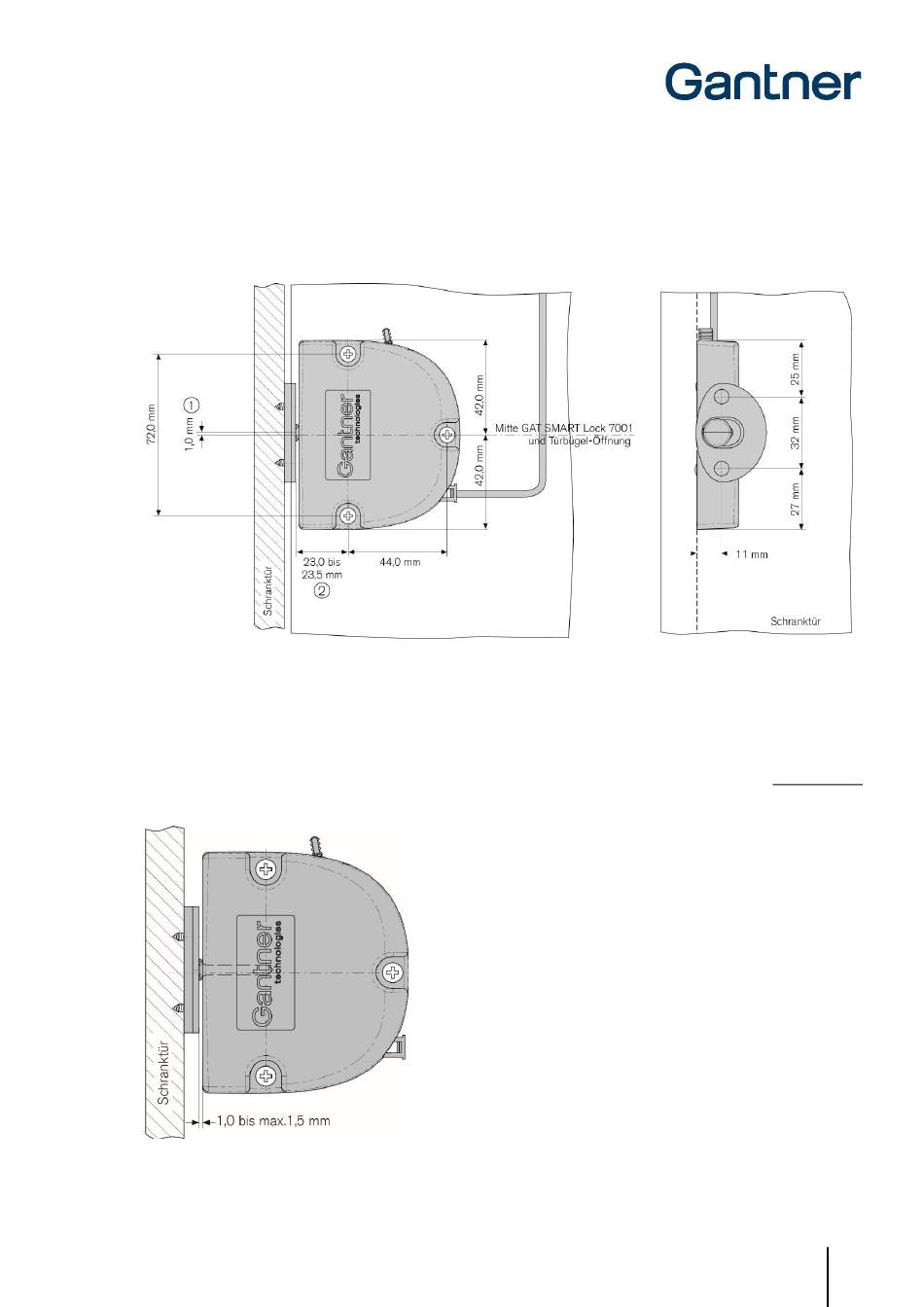

Bild 3.9 - Wichtige Maße für die Montage
-
Die Mitte des Türbügels muss um 1 mm höher liegen als die Mitte der Türbügelöffnung im GAT SMART.Lock
7001. Damit wird das Schließen der Tür auch bei Änderung der Türposition um max. 3,5 mm nach unten oder 1,5
mm nach oben sichergestellt (Toleranz ±2,5 mm).
-
Der Abstand zwischen der GAT SMART.Lock 7001 Stirnseite und dem Distanzblech muss bei geschlossener
Schranktür zwischen 1 und maximal 1,5 mm betragen.
Bild 3.10 - Detailzeichnung Türbolzen bei geschlossener Schranktür
www.gantner.com
HB_GAT-SMARTLOCK7000--DE_13
23
