GAT SMART.Lock 7000 System
Montage
3.9
Montage des GAT SMART.Lock 7001 auf der Schrankinnenseite (Arbeitsschritte)
Nachfolgend die einzelnen Schritte für die Montage des GAT SMART.Lock 7001 auf der Schrankinnenseite.
► Die drei Befestigungslöcher bohren laut Maßzeichnung in Bild 3.9.
HINWEIS! Bei der Positionierung der 3 Löcher sind die Abstandsmaße wie bei "3.8.4.
für die
Installation" beschrieben zu beachten!
► GAT SMART.Lock 7001 auf die Schrankwand schrauben. Maximales Anzugsdrehmoment der Schrauben
beachten.
► Verbindungskabel verlegen und im GAT SMART.Lock 7001 einstecken. Das Kabel muss aus dem Schrank
geleitet werden, so dass es später im GAT SMART.Controller S 7020 eingesteckt werden kann.
HINWEIS! Für den Betrieb muss noch die Montagesicherung aus dem GAT SMART.Lock 7001 entfernt werden.
Entfernen Sie diese erst nach Probeeinbau und Funktionstest (siehe "3.4. Montagesicherung / Notöffnung").
3.10 Montage des GAT SMART.Lock 7001 in der Schrankzwischenwand (Arbeitsschritte)

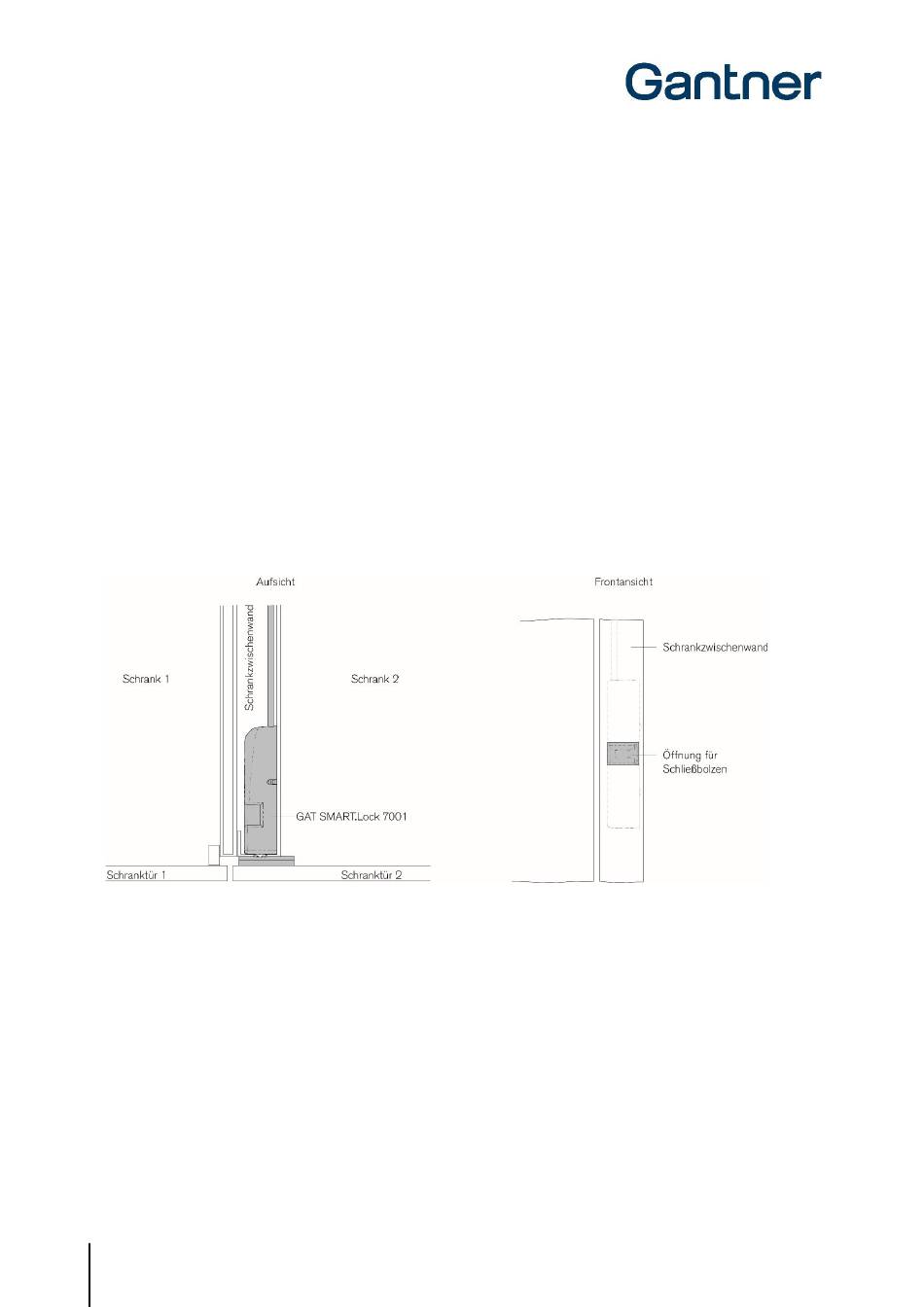

Bild 3.11 - Einbau in Schrankzwischenwand
► Die drei Befestigungslöcher bohren laut Maßzeichnung Bild 3.9.
HINWEIS! Bei der Positionierung der 3 Löcher sind die Abstandsmaße wie bei "3.8.4.
für die
Installation" beschrieben zu beachten!
► GAT SMART.Lock 7001 in der Schrankzwischenwand festschrauben. Maximales Anzugsdrehmoment der
Schrauben beachten.
► Verbindungskabel verlegen und im GAT SMART.Lock 7001 einstecken. Das Kabel muss aus dem Schrank
geleitet werden, so dass es später im GAT SMART.Controller S 7020 eingesteckt werden kann.
HINWEIS! Für den Betrieb muss noch die Montagesicherung aus dem GAT SMART.Lock 7001 entfernt werden.
Entfernen Sie diese erst nach Probeeinbau und Funktionstest (siehe "3.4. Montagesicherung / Notöffnung").
