Im gesamten Versandkarton befinden sich Teile, auch unter dem Grill. Überprüfen Sie den Grill, die Teile, und die Sichtverpackung
des Produkts, nachdem Sie den Schutz des Versandkartons entfernt haben. Entfernen Sie vor der Montage sämtliches
Verpackungsmaterial innen und außen am Grill und überprüfen Sie dann alle Teile anhand der Teileliste. Wenn Teile fehlen oder
beschädigt sind, warten Sie mit der Montage. Versandschäden werden nicht durch die Garantie abgedeckt. Wenden Sie sich für
Teile an Ihren Händler oder den Pit Boss Kundenservice: Montag bis Sonntag, 4 – 20 Uhr PST (EN/FR/ES).
service@pitboss-grills.com | gebührenfreie Hotline: +1-877-303-3134 | gebührenfreies Fax: +1-877-303-3135
(aber nicht notwendig), das Gerät mit zwei Personen zusammenzubauen.
Für die Montage erforderliche Werkzeuge: Schraubenzieher und Wasserwaage. Werkzeuge sind nicht enthalten.
WICHTIG: Es wird empfohlen, jeden Schritt vollständig durchzulesen, bevor Sie mit der Montage nach den Anweisungen
beginnen. Ziehen Sie die Schrauben erst richtig fest, wenn Sie alle Schrauben dieses Schritts montiert haben.
Schraubverbindungen mit einem Federring und einer Unterlegscheibe sollten so montiert werden, dass der Federring
näher am Schraubenkopf ist.

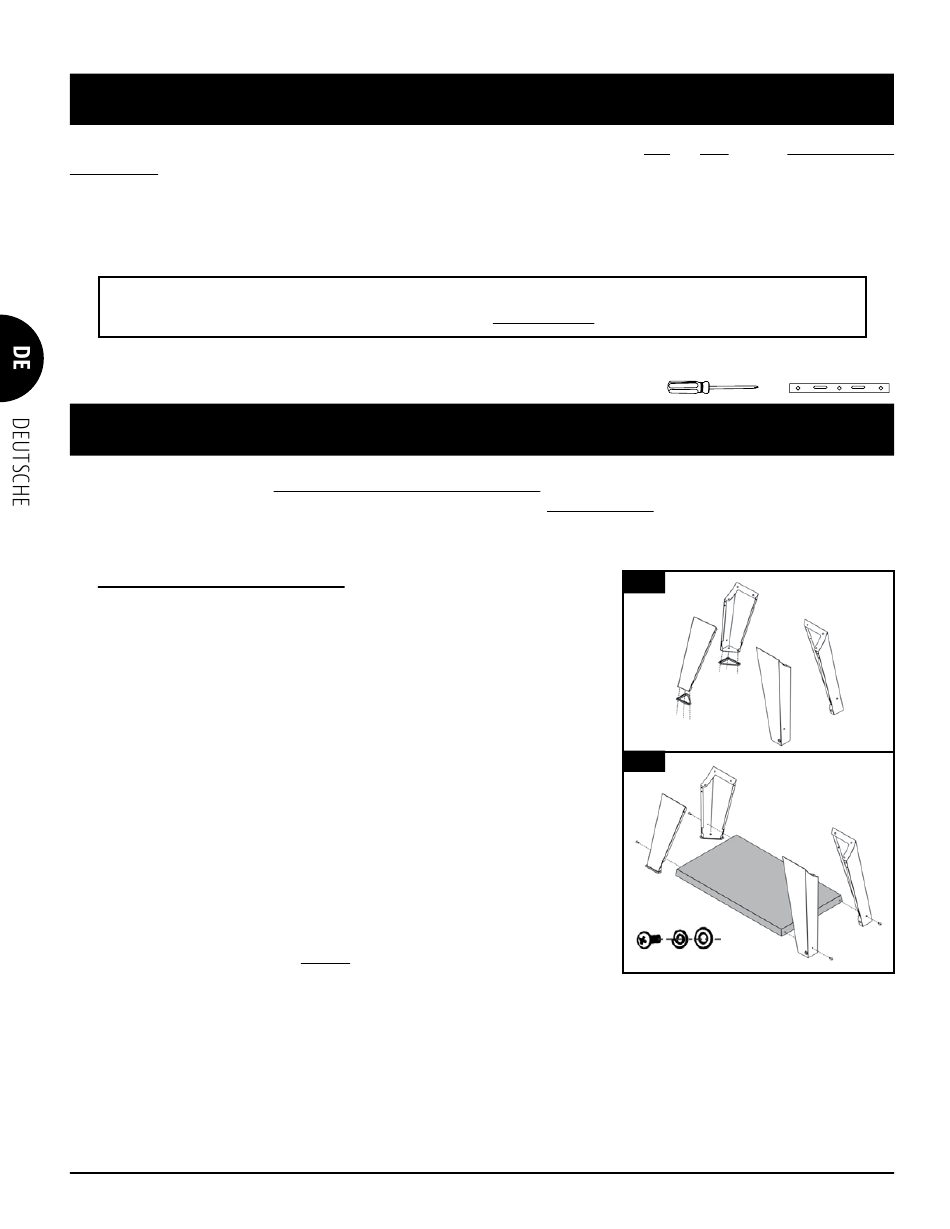

1. MONTAGE DER UNTEREN ABLAGE

Erforderliche Teile:
Fuß des Stützbeins (#14)
2 x
Stützbein für Feststellrolle (#15)
2 x
2 x Stützbein für das Rad (#16)
1 x Untere Ablage (#22)
4 x Schraube (#A)
4 x Sicherungsscheibe (#C)
Unterlegscheibe (#B)
4 x
Schraube (#G)
6 x
Montage:
• Befestigen Sie einen Stützbeinfuß unten an einem Stützbein für die Feststellrolle
mit drei Schrauben. Wiederholen Sie den Montagevorgang für den anderen
Stützbeinfuß. Breiten Sie danach ein Stück Karton auf dem Boden aus, damit
das Gerät oder die Teile während der Montage nicht verkratzen. Bereiten Sie
die vier Stützbeine für die Montage vor, indem Sie die gekennzeichneten Beine
wie in Abbildung 1A dargestellt anordnen.
WICHTIG: Die vier Stützbeine müssen richtig angeordnet sein, um die
Wagen-Stützplatten in einem späteren Schritt richtig montieren zu können.
• Befestigen Sie die untere Ablage an einem Stützbein, indem Sie sie vorsichtig in der geschlitzten Ecke des Stützbeins ausrichten und
mit einer Schraube sichern. Wiederholen Sie die Montage für die anderen drei Stützbeine an den verbleibenden drei Ecken der unteren
Ablage. Beachten Sie dazu auch Zeichnung 1B.
HINWEIS: Achten Sie darauf, dass die glatte Oberfläche der unteren Ablage nach oben zeigt.
• Nachdem die Ablage festgeschraubt ist, stellen Sie den Wagenrahmen vorsichtig in eine aufrechte Position.
78

MONTAGEVORBEREITUNG

WICHTIG: Um die Montage zu vereinfachen, ist es hilfreich

MONTAGEANLEITUNG

1A
15-2
15-1
16-1
1B
15-2
15-1
A C B 16-1
16-2
16-2
