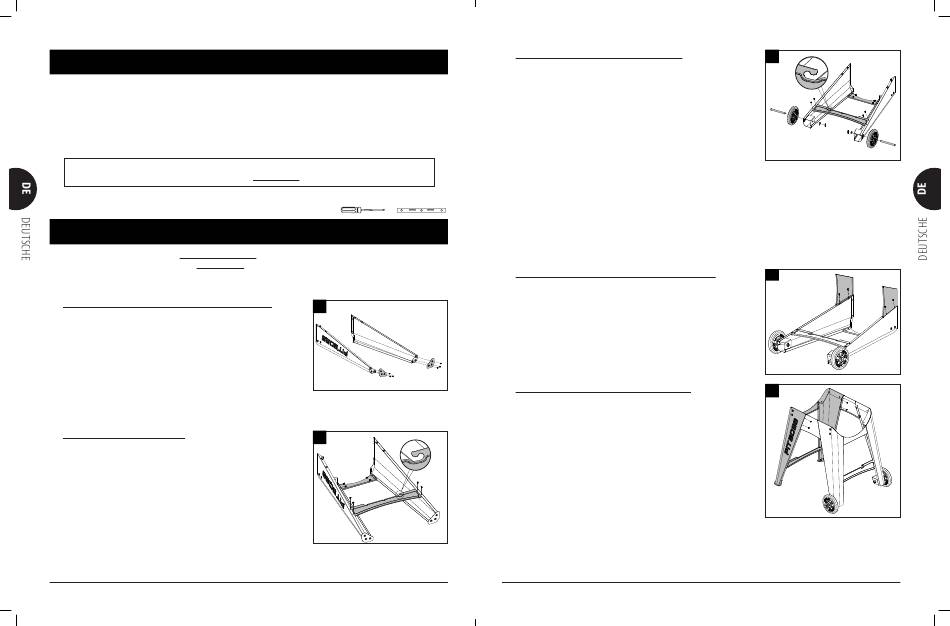

MONTAGEVORBEREITUNG
Die Teile sind im gesamten Versandkarton verteilt, auch unter dem Grill. Überprüfen Sie den Grill, die Teile und die Blisterverpackung
um die Metallteile, nachdem Sie diese aus dem schützenden Versandkarton genommen haben. Entfernen Sie vor der Montage alle
Verpackungsmaterialien von der Innenseite und Außenseite des Grills, überprüfen Sie dann alle Teile und inspizieren Sie diese anhand der
Stückliste. Falls Teile fehlen oder beschädigt sind, versuchen Sie nicht, den Grill zusammenzubauen. Transportschäden werden nicht von
der Garantie abgedeckt. Ersatzteile erhalten Sie bei Ihrem Händler oder dem Pit Boss® Kundendienst: Von Montag bis Sonntag von 04.00
bis 20.00 Uhr PST (EN/FR/ES)
service@pitboss-grills.com | gebührenfreie Hotline: +1-877-303-3134 | gebührenfreies Fax: +1-877-303-3135
WICHTIG: Um die Montage zu vereinfachen, ist es hilfreich
(aber nicht notwendig), das Gerät mit zwei Personen zusammenzubauen.
Für die Montage erforderliche Werkzeuge: Schraubenzieher und Wasserwaage. Werkzeuge sind nicht enthalten.
MONTAGEANLEITUNG
WICHTIG: Wir empfehlen, jeden Schritt sorgfältig durchzulesen, bevor Sie mit der Montage beginnen. Achten Sie darauf,
die Schrauben nicht zu fest zu ziehen, bevor alle Schrauben, die für diesen Schritt erforderlich sind, montiert wurden. Die
Verbindung aus Sicherungsscheibe und Unterlegscheibe sollte so installiert werden, dass die Sicherungsscheibe dem
Schraubenkopf am nächsten ist.
1. ANBRINGUNG DER FÜSSE, UM DIE BEINE ZU STABILISIEREN
Erforderliche Teile:
1
x
Linkes Vorderbein (#9)
1
x
Linkes Hinterbein (#10)
1
x
Linkes vorderes Beinverkleidungsstück (#13)
1
x
Linkes hinteres Beinverkleidungsstück (#14)
6
x
Schraube (#D)
Montage:
•
Verwenden Sie drei Schrauben, um das linke vordere Beinverkleidungsstück
an das linke vordere Bein anzubringen. Montieren Sie das linke hintere Bein
und das Verkleidungsstück für das Bein hinten links.
2. ANBRINGUNG DER STÜTZPLATTEN
Erforderliche Teile:
1
x
Linkes Vorderbein (#9)
Linkes Hinterbein (#10)
1
x
1
x
Linkere untere Stützplatte (#17)
1
x
Kurze Stützplatte (#18)
8
x
Schraube (#D)
Montage:
•
Montieren Sie eine kurze Stützplatte an der Seite des Grills zwischen einem
vorderen und einem hinteren Stützbein mit vier Schrauben. Wiederholen Sie
den Vorgang, um die untere Stützplatte an dieselben Beine zu montieren.
HINWEIS: Achten Sie darauf, dass die untere Stützplatte richtig eingesetzt ist.
32
1
10
9
14
13
2
10
9
18
17
3. ANBRINGUNG DER STÜTZPLATTEN UND RÄDER
Erforderliche Teile:
1
x
Rechtes Vorderbein (#11)
Rechtes Hinterbein (#12)
1
x
1
x
Rechte untere Stützplatte (#16)
1
x
Kurze Stützplatte (#18)
2
x
Rad (#15)
Schraube (#D)
8
x
2
x
Radachsenbolzen (#E)
2
x
Radsteckerstift (#F)
2
x
Radunterlegscheibe (#G)
Montage:
•
Montieren Sie eine kurze Stützplatte an der Seite des Grills zwischen einem
vorderen und einem hinteren Stützbein mit vier Schrauben. Wiederholen Sie
den Vorgang, um die untere Stützplatte an dieselben Beine zu montieren.
•
Befestigen Sie das große Rad am Stützbein, indem Sie den Achsenbolzen
durch das Loch im Radstützbein stecken und dann mit dem Radsteckerstift
sichern. Wiederholen Sie den Vorgang auf der anderen Seite.
HINWEIS: Achten Sie darauf, dass die untere Stützplatte richtig eingesetzt ist.
4. ANBRINGUNG DER STÜTZPLATTEN FÜR DIE RÄDERBEINE
Erforderliche Teile:
2
x
Vordere/hintere lange Stützplatte (#19)
Schraube (#D)
4
x
Montage:
•
Befestigen Sie eine lange Stützplatte mit zwei Schrauben an einem Stützbein
für das Rad. Achten Sie dabei darauf, dass die flache Seite der Stützplatte nach
außen weist. Wiederholen Sie den Vorgang, um die andere lange Stützplatte
an das andere Stützbein anzubringen.
5. ANBRINGUNG DER STÜTZPLATTEN FÜR DIE BEINE
Erforderliche Teile:
4
x
Schraube (#D)
Montage:
•
Danach bringen Sie die langen Stützplatten an die Stützbeine an. Jede Platte
wird dabei mit zwei Schrauben gesichert.
3
12
11
18
16
E
G F
15
F G
E
15
4
19
19
5
33
