7.

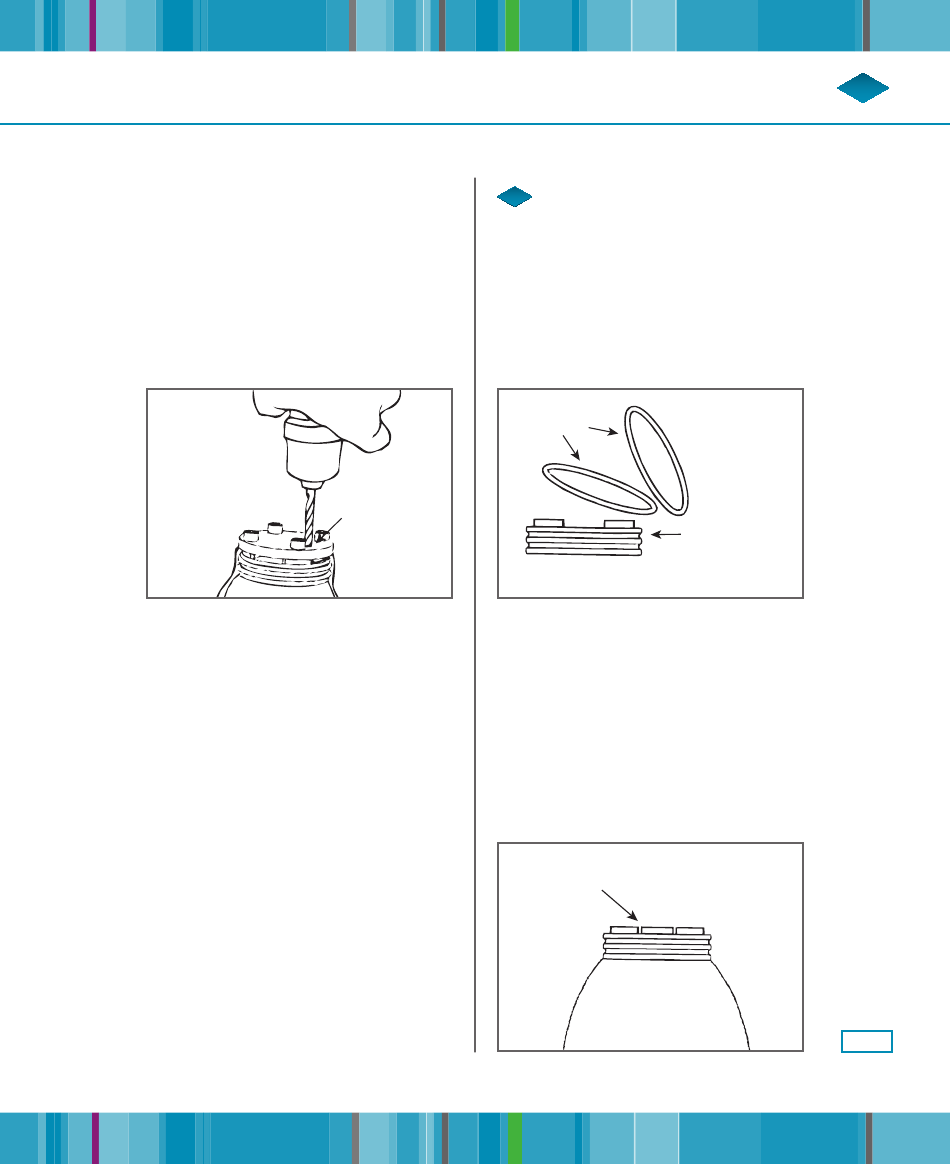

Bohren Sie ein Loch von 6 mm
Durchmesser in das fünfte
Loch. (Abb. 19)
19
8.
Die Formplatte entfernen.
9.
Den Schaft vom Positiv lösen
und zuschleifen.
Folgen Sie entsprechend ihres
gewählten Produktes dann
den Arbeitsschritten „Alpha
Lanyard Montage", „Alpha
Lock Montage" oder „Alpha
Interlock Suction Montage".
Alpha Interlock Anschluss-Systeme
1.
Hier
bohren
20
2.
21
Gebrauchsanweisung
Anwendung in
laminierten Schäften
Die zwei O-Ringe von der
distalen Eingussscheibe entfer-
nen und beiseite legen. (Abb. 20)
O-Ringe
Distale
Einguss-
scheibe
Die Eingussscheibe auf den
Dummy drücken, bis sie ein-
rastet und so platzieren, dass
die mit „lateral" markierte Seite
zur lateralen Seite des Positivs
zeigt. (Abb. 21)
Distale Eingussscheibe
