Single Axis Fuß
Anwendung/
Anpassung
Wir empfehlen die nachfolgenden
Aufbauhinweise in der vorgeschla-
genen Reihenfolge vorzunehmen.
• Aufbau
Folgende grundsätzliche Aufbauhin­
weise sind zu berücksichtigen:
• Berücksichtigen Sie die vorgesehene
Absatzhöhe der Prothesenversorgung
• Berücksichtigen Sie die Stumpfstel­
lung und den daraus resultierenden
Aufbau der Prothese
• Statischer Aufbau

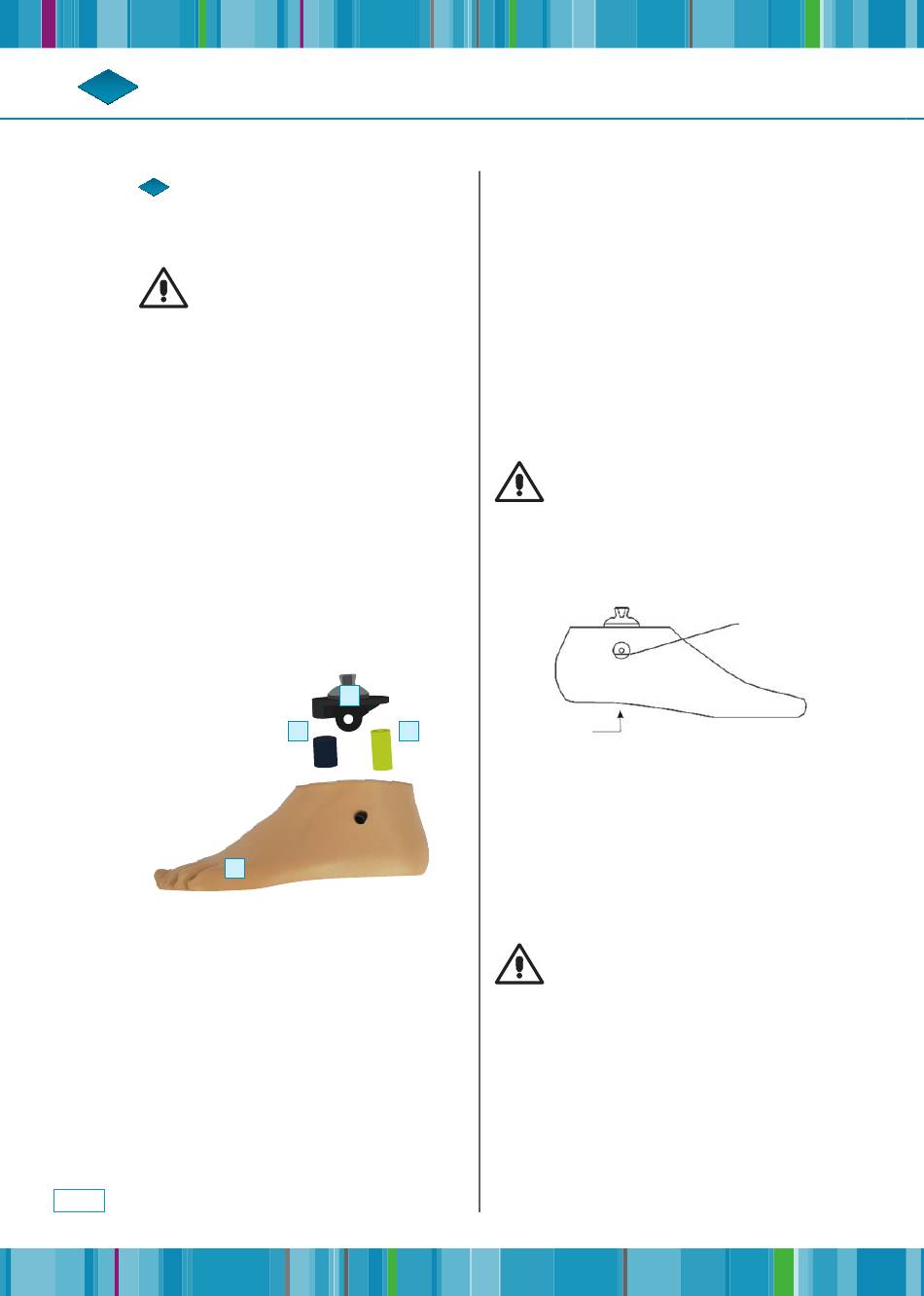

1
Die beiden Gelenkpuffer anterior (2)
und posterior (3) in die entsprechenden
Aussparungen im Prothesenfuß (1)
einsetzen.
Das Knöchelgelenk (4) von oben auf den
Fuß aufsetzen, so dass die beiden Ge­
lenkpuffer in den beiden Aussparungen
am Knöchelgelenk geführt werden. Das
dickere Ende des Knöchelgelenks muss
hierbei in anteriore Richtung (in Richtung
DE-6
der Fußzehen) zeigen.
Gebrauchsanweisung
4
2 3
Das Knöchelgelenk soweit in den Fuß
eindrücken, dass die seitliche Bohrung
des Knöchelgelenks mit der Bohrung in
der Fußkosmetik fluchtet.
Die Achse durch Bohrung in Kosmetik
und Knöchelgelenk führen.
Es ist darauf zu achten, dass die
abgeflachte Seite der Achse nach
unten zeigt
Anzugmoment
der Sicherungsschraube
der Achse für das
Knöchelgelenk (7 Nm)
Mit einem 4mm Innensechskant von der
Unterseite des Fußes die Sicherungs­
schraube der Achse anziehen (7 Nm).
Den festen Sitz der Achse prüfen.
Diese Den Adapter im Fuß bewegen.
Hierbei darf die Achse nicht wackeln.
Die flache Aus­
sparung an der
Achse für das
Knöchelgelenk
muss nach
unten zeigen.
