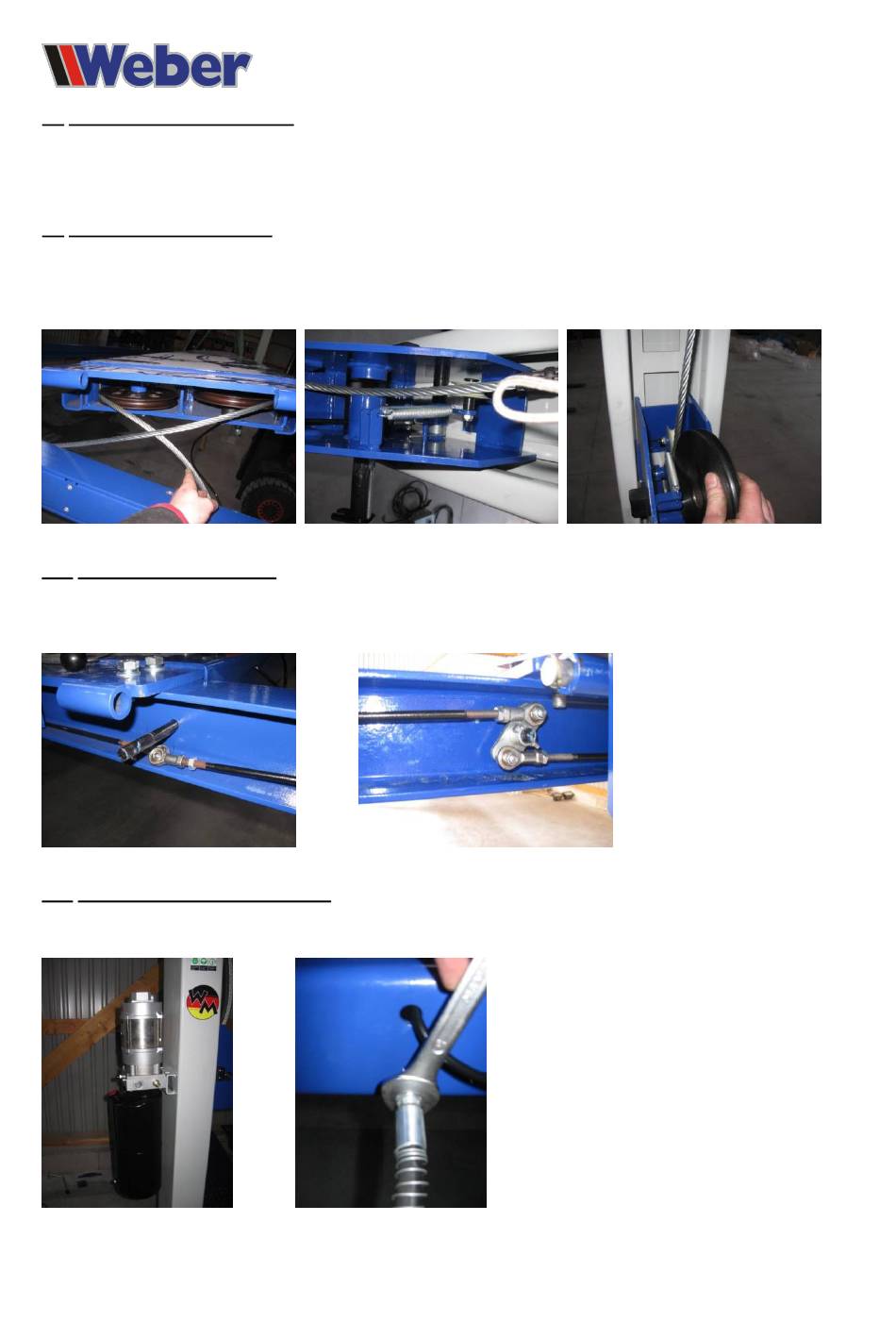

3.8 Montage der Fahrbahnbleche
Das Fahrbahnblech mit dem Hydraulikzylinder ist die Steuerseite, diese bitte mit dem Hydraulikanschluss zur
Steuer-Hubsäule zuerst aufsetzen und befestigen. Beim Aufsetzen darauf achten das die Stahlseile nicht
gequetscht oder beschädigt werden. Zweites Fahrbahnblech aufsetzen und befestigen.

3.9 Montage der Stahlzugseile

Den Hydraulikzylinder etwas herausziehen, damit die Stahlseile eingebaut werden können. Die Seilrolle aus dem
jeweiligen Querträger ausbauen und das Seil einbauen. Die Länge der Seile ist für die richtige Seite gegeben.
Die Seilrolle wieder einbauen, den Bolzen bitte mit Mehrzweckfett schmieren. Das Stahlseil oben durch das Loch
in der Hubsäule führen und mit Mutter und Kontermutter befestigen. Die Seilspannung sollte bei allen 4 Säulen in
etwa gleich eingestellt werden, nach erfolgter Inbetriebnahme ggf. einzeln Nachspannen.

3.10 Montage der Entriegelung

Die Abdeckbleche an den beiden Querträgern entfernen und die lange Stange durch das Fahrbahnblech
schieben, an den Führungspunkten bitte mit Mehrzweckfett schmieren. Die Entriegelungsgestänge von rechts
und links anbauen. An der Steuersäulenseite den mechanischen Entriegelungshebel (Autolift 4.2) anbauen
bzw. die pneumatische Entriegelung (Autolift 6.4) verbinden.
3.11 Montage des Hydraulikaggregats
Die Hydraulikpumpe an die Steuersäule montieren und mit ca. 8-10Liter Hydrauliköl HLP22 auffüllen ( je nach
Ausführung)
Die Hydraulikleitung der Pumpe mit der Verschraubung am Fahrbahnblech verbinden.
- 12 -
