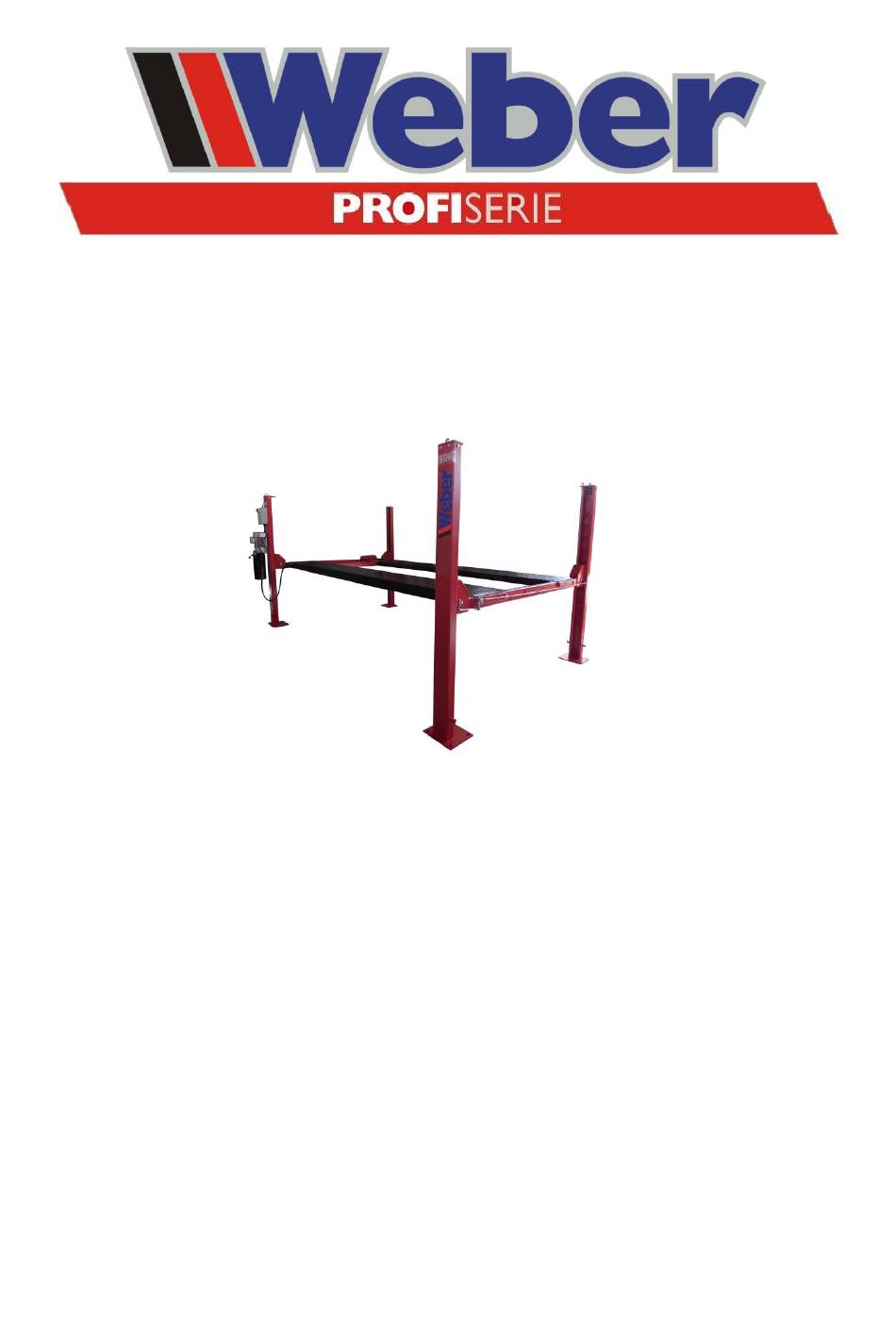

- Seite 1 Montage- und Bedienungsanleitung Weber Viersäulen-Park-Hebebühne Modell: Autolift-3.6 Version 1.0 Stand: Januar 2016 www.Weber-Werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit Einleitung Seite 3 Sicherheitsvorschriften für die Inbetriebnahme Seite 3 Sicherheitsvorschriften für den Betrieb Seite 3 Sicherheitsvorschriften für Servicearbeiten Seite 4 Restrisiken Seite 4 Technisches Handbuch Beschreibung der Hebebühne Seite 5 Technische Daten Seite 6 Technische Zeichnungen Seite 6 EG-Konformitätserklärung Autolift 3.6 Seite 7 Montage der Hebebühne... -
Seite 3: Sicherheit
Vorschriften selbst verantwortlich. 1.2 Sicherheitsvorschriften für die Inbetriebnahme Die Weber Autolift Bühne ist für die Aufstellung und Nutzung in trockenen Räumen zugelassen. Die Montage in feuchten und nassen sowie explosionsgefährdeten Räumen ist nicht zulässig. Für die Auswahl des Aufstellungsortes, die Bodenbeschaffenheit, die Tragfähigkeit von Zwischendecken usw. ist der Betreiber verantwortlich. -
Seite 4: Sicherheitsvorschriften Für Servicearbeiten
Der Hauptschalter ist auch Not-Aus-Schalter und in Gefahrensituationen auszuschalten. 1.4 Sicherheitsvorschriften für Servicearbeiten Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern der Vertragspartner der Weber GmbH ausgeführt werden. Vor Wartungs- und Reparaturarbeiten muss die Bühne vom elektrischen Netz getrennt werden (Hauptschalter aus, Sicherung aus). -
Seite 5: Technisches Handbuch
2.0 Technisches Handbuch 2.1 Beschreibung der Hebebühne Die Hebebühne Weber Autolift 3.6 sind für ein Maximalgewicht wie auf dem Typenschild beschrieben gebaut. Alle mechanischen Teile sind aus Stahlblech gebaut worden, um den Rahmen steif und stabil zu halten und trotzdem ein geringes Gewicht zu gewährleisten. -
Seite 6: Technische Daten
2.2 Technische Daten Autolift 3.6 Tragfähigkeit, kg 3600 Hubhöhe max., mm 1900 4175 Fahrbahn Länge, mm Fahrbahn Breite, mm Fahrbahn Abstand, mm 2360 Säulenabstand, mm 4277 Gesamtlänge, mm 2190 Säulenhöhe, mm 2565 Gesamtbreite, mm ca. 50 Hubzeit, sek Geräuschentwicklung 70 dB(A)/1m Arbeitstemperatur, °C -10 bis 40 Elektroanschluß... -
Seite 7: Eg-Konformitätserklärung Autolift
- 7 -... -
Seite 8: Montage Der Hebebühne
Bitte beachten sie dass bei fehlerhafter Montage Gefahr für Leib und Leben besteht, die Erstmontage und Inbetriebnahme hat durch von der Weber GmbH autorisierte Serviceunternehmen zu erfolgen. Die Weber GmbH übernimmt keine Haftung, Garantie oder Gewährleistung für durch unsachgemäße Montage oder Handhabung zerstörte Produkte und Teile davon. -
Seite 9: Hinweise Zur Montageanleitung Und Ersten Inbetriebnahme
Vor der Entnahme der Hebebühne aus der Versandverpackung ist die Montageanleitung durchzulesen und exakt zu befolgen. Nichtbeachtung führt zu Haftungs- und Gewährleistungsausschluss. Die Erstmontage und Inbetriebnahme hat durch von der Weber GmbH autorisierte Serviceunternehmen zu erfolgen. Bitte Punkt 4.2 beachten. -
Seite 10: Montage Der Hubsäulen
Das Transportgestell in der Nähe des Aufstellbereichs positionieren. Darauf achten das ausreichend Arbeitsraum zur Verfügung steht und dieser sauber ist. Die Zubehörverpackungen, entnehmen und außerhalb des Arbeitsraums lagern. Achten sie darauf dass keine Teile verloren gehen. 3.7 Montage der Hubsäulen Die Hubsäulen wie in Abb. -
Seite 11: Montage Der Farbahnbleche
Alle 4 Hubsäulen aufrichten (Abb. 7). Darauf achten das die Steuersäule entweder vorne links oder hinten rechts in Fahrtrichtung steht. Abb. 7 3.8 Montage der Fahrbahnbleche Hauptfahrbahn (Fahrbahn mit Hydraulikzylinder) umdrehen und Zylinder von Hand ganz herausziehen (Abb. 8). Hauptfahrbahn wie in Abb. 9 abgebildet auf den Querträgern ablegen. Die Steuersäule ist in diesem Fall hinten rechts. -
Seite 12: Montage Der Drahtseile
Abb. 12 3.9 Montage der Drahtseile Drahtseil, welches von der Hauptfahrbahn kommt und zur Mitte hingeht durch das Hohlprofil der Gegenfahrbahn führen (Abb. 13). Diesen Vorgang an der vorderen- und der hinteren Seite durchführen. An allen vier Säulen das Drahtseil von unten über die Trägerrolle führen (Abb. 14). Abb. -
Seite 13: Anbau Und Anschluss Der Hydraulikeinheit
3.10 Anbau und Anschluss der Hydraulikeinheit Das Hydraulikaggregat mit den mitgelieferten Schrauben an der Halterung der Steuersäule anschrauben (Abb. 17). Das Hydraulik-Winkelstück am Aggregat mit Teflonband einschrauben (Abb. 18). Abb. 17 Abb. 18 Die Überwurfmutter (Abb. 19) vom Hydraulikschlauch, der vom Zylinder kommt, abschrauben und durch die Bohrung der Hauptfahrbahn führen und mit der Überwurfmutter gegenkontern. -
Seite 14: Montage Und Anschluss Den Schaltkastens Und Des Endschalters
3.11 Montage und Anschluss des Schaltkastens und des Endschalters Schaltkasten an Steuersäule anschrauben. Das Kabel was vom schwarz-grünen Schützschalter kommt (Abb. 23) in die Anschlussdose der Pumpe führen und anklemmen Abb. 24 (Klemme nicht im Lieferumfang enthalten). 2 Adriges Kabel, welches oben aus dem Schaltkasten kommt durch die Kabelführung in der Säule führen. Deckel vom Endschalter entfernen und die Adern an Anschluss 2 und 3 anschließen. -
Seite 15: Fertigstellung Der Montage
Beim einschieben darauf achten das das Gestänge durch die Führung (Abb. 28) geführt wird. Gestänge wie in Abb. 29 abgebildet anschrauben. Abb. 28 Abb. 29 Die drei Entriegelungsstangen wie in Abb. 30 abgebildet soweit zusammendrehen das man sie nicht in der Bühne hin- und herziehen kann. -
Seite 16: Fertigstellung Und Inbetriebnahme
4.1 Erstabnahme und Eintrag in das Prüfbuch Die Erstabnahme ist durch Eintragung in das Prüfbuch zu dokumentieren. Im Prüfbuch das Formblatt „Erste Inbetriebnahme durch einen Sachkundigen“ ausfüllen und an die Weber GmbH senden: Fax: +49 (0) 5654 - 794 Eintragungen in das Prüfbuch vornehmen und unterschrieben an den Betreiber übergeben. Die Hebebühne dem Betreiber funktionsbereit vorführen, anhand der Bedienungsanleitung eine Einweisung durchführen und die... -
Seite 17: Erstinbetriebnahme Durch Einen Sachkundigen
____________________________________________ ACHTUNG: bitte den unten vorbereiteten Nachweis der Ersten Inbetriebnahme durch einen Sachkundigen an den Hersteller zurückschicken, damit die GARANTIEANSPRÜCHE Gültigkeit haben. Abtrennen und an Weber GmbH, Sülzbach 1, 37293 Herleshausen, Germany, Fax +49 (0) 5654-794 senden oder faxen __________________________________________________________________________________________ NACHWEIS DER ERSTEN INBETRIEBNAHME DURCH EINEN SACHKUNDIGEN FÜR... -
Seite 18: Bedienungsanleitung
Die Fahrzeug-Hebebühne ist nur zur Benutzung in trockenen Innenräumen geeignet. Sie darf nicht im Freien eingesetzt werden! Sie ist nicht für die Benutzung in explosionsgefährdeter Umgebung bestimmt. Die hydraulische 4-Säulen-Hebebühne Weber Autolift 3.6 ist zum Heben von PKW und Kleintransportern mit einem maximalen Gewicht 3600 kg zugelassen. -
Seite 19: Warn- Und Gefahrensymbole
5.3 Warn- und Gefahrensymbole Die an der Hebebühne angebrachten Warn- und Gefahrensymbole sind unbedingt zu beachten: - 19 -... -
Seite 20: Heben
5.4 Heben Zum Aufnehmen eines Fahrzeuges sind die Fahrbahnen in die unterste Position zu fahren. In dieser Stellung sind die Absturzsicherungen nicht arretiert. Das Fahrzeug ist mittig auf die Fahrbahnen zu fahren. Mit dem Betätigungstaster „HEBEN“ setzen Sie die Hebebühne in Gang und Heben das Fahrzeug an. Vor dem Anheben des Fahrzeugs ist noch einmal sicherzustellen das das Fahrzeug richtig auf den Fahrbahnen steht. -
Seite 21: Motor Arbeitet, Die Hebebühne Hebt Nicht
6.2 Motor arbeitet, die Hebebühne hebt nicht Die zulässige max. Hublast ist überschritten. Drehrichtung des Elektromotors überprüfen, die Phasen können z.B. durch Wartungsarbeiten am Netzanschluss verdreht sein. Weiter ist der Zustand des Ölfilters im Tank zu kontrollieren (bei großer Verschlammung den Filter auswaschen und die Durchlässigkeit aller Verbindungen des hydraulischen Systems prüfen). -
Seite 22: Schaltpläne
8.0 Schaltpläne 8.1 Elektroschaltplan Hauptschalter Motor 400V, 3Ph, 50Hz F1, F2, F3 Sicherungen Transformator Betriebsleuchte Heben Knopf Oberer Endschalter Schlüsselschalter - 22 -... -
Seite 23: Hydraulikschaltplan
8.2 Hydraulikschaltplan - 23 -... -
Seite 24: Weber Viersäulen-Park-Hebebühne Modell: Autolift
Prüfbuch für Weber Viersäulen-Park-Hebebühne Modell: Autolift 3.6 Version 1.0 Stand: Januar 2016 www.Weber-Werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de... - Seite 25 Erste Inbetriebnahme durch einen Sachkundigen Die Hebebühne Typ Autolift 3.6, Baujahr_________, Serien-Nr.________________ wurde am___________ einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden nachfolgende Schwerpunkte überprüft: - Ordnungsgemäße Befestigung der Hebebühne mit Schwerlastankern. (lt. Betreiber erfüllt der Werkstattboden die Fundamenteigenschaften gem. Bedienungsanleitung) - Vollständige Montage aller Anbauteile wie Fahrbahnen, Abdeckungen usw.
-
Seite 26: Protokoll / Regelmäßige Sicherheitsprüfung
Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: Weber Autolift 3.6 _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ Kennzeichnung Heben –... - Seite 27 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: Weber Autolift 3.6 _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ Kennzeichnung Heben –...
- Seite 28 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: Weber Autolift 3.6 _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ Kennzeichnung Heben –...
