Montage- und
Bedienungsanleitung

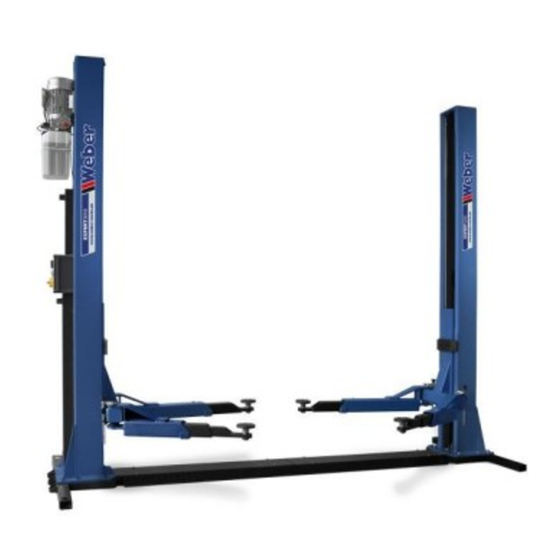

Weber Zweisäulen-Hebebühne
Modell: Autolift 4.0 G
Version 2.3
Stand: April 2019
www.Weber-Werke.de
Weber GmbH
Sülzbach 1
D-37293 Herleshausen
Tel: +49 (0) 5654 / 343
Fax: +49 (0) 5654 / 794
info@Weber-Werke.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Weber Expert Serie

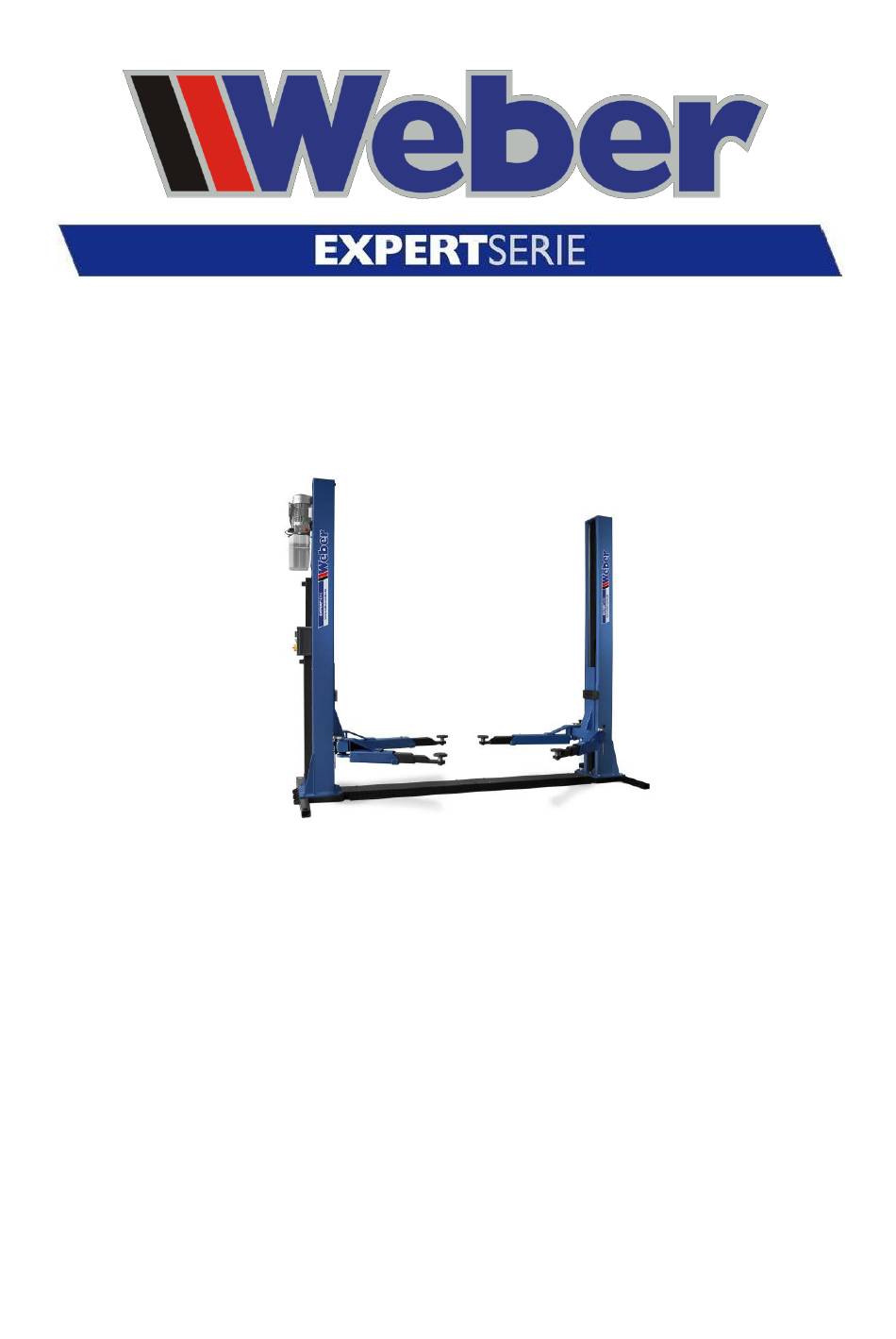

  • Seite 1 Montage- und Bedienungsanleitung Weber Zweisäulen-Hebebühne Modell: Autolift 4.0 G Version 2.3 Stand: April 2019 www.Weber-Werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1.0 Sicherheit 1.1 Einleitung 1.2 Sicherheitsvorschriften für die Inbetriebnahme 1.3 Sicherheitsvorschriften für den Betrieb 1.4 Sicherheitsvorschriften für Servicearbeiten 1.5 Sicherheitseinrichtungen an der Hebebühne 2.0 Technisches Handbuch 2.1 Lieferumfang 2.2 Technische Daten 2.3 EG-Konformitätserklärung 3.0 Montage der Hebebühne 3.1 Vorwort 3.2 Hinweise zur Montageanleitung und ersten Inbetriebnahme 3.3 Standortwahl 3.4 Bodenbeschaffenheit...
  • Seite 3: Sicherheit

    1.2 Sicherheitsvorschriften für die Inbetriebnahme Die Weber Autolift 4.0 G ist für die Aufstellung und Nutzung in trockenen Räumen zugelassen. Die Montage in feuchten und nassen sowie explosionsgefährdeten Räumen ist nicht zulässig. Für die Auswahl des Aufstellungsortes, die Bodenbeschaffenheit, die Tragfähigkeit von Zwischendecken usw. ist der Betreiber verantwortlich.
  • Seite 4: Sicherheitsvorschriften Für Servicearbeiten

    Der Hauptschalter ist auch Not-Aus-Schalter und in Gefahrensituationen auszuschalten. 1.4 Sicherheitsvorschriften für Servicearbeiten Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern der Vertragspartner von der Weber GmbH ausgeführt werden. Vor Wartungs- und Reparaturarbeiten muss die Bühne vom elektrischen Netz getrennt werden (Hauptschalter aus, Sicherung aus).
  • Seite 5: Technisches Handbuch

    2.0 Technisches Handbuch 2.1 Lieferumfang Zum Lieferumfang der Hebebühne Autolift 4.0 G gehören: - 1 Hubsäule für Bedienseite mit Hydraulikaggregat und Steuerung - 1 Hubsäule für Folgeseite - 1 Grundrahmen – mit 2 Überfahrblechen für Schlauch, Kabel und Seile am Boden - 2 Grundrahmenverlängerung / Grundrahmenverbreiterung - 4 Tragarme, teleskopierbar, mit Aufnahmeteller - 2 Stahlseile für Gleichaufsteuerung...
  • Seite 6: Eg-Konformitätserklärung

    Teil 1: Allgemeine Anforderungen 2006/42/EC gem. Anhang IV Maschinenrichtlinie Referenznummer der technischen Daten: F-20-0106-17-01-A Zertifikat: C-20-0106-17-01-A Gültig bis 26.03.2022 Aussteller des Zertifikates: CEM International Ltd, Westmead House, Westmead Farnborough, Hampshire GU14 7LP UK Kenn-Nr. 1942 Herleshausen, März 2018 Ort/Datum Andreas Weber / Geschäftsführer...
  • Seite 7: Montage Der Hebebühne

    Bitte beachten Sie das bei fehlerhafter Montage Gefahr für Leib und Leben besteht, die Erstmontage und Inbetriebnahme hat durch von der Weber GmbH autorisierte Serviceunternehmen zu erfolgen. Die Weber GmbH übernimmt keine Haftung, Garantie oder Gewährleistung für durch unsachgemäße Montage oder Handhabung zerstörte Produkte und Teile davon.
  • Seite 8: Hinweise Zur Montageanleitung Und Ersten Inbetriebnahme

    Vor der Entnahme der Hebebühne aus der Versandverpackung ist die Montageanleitung durchzulesen und exakt zu befolgen. Nichtbeachtung führt zu Haftungs- und Gewährleistungsausschluss. Die Erstmontage und Inbetriebnahme hat durch von der Weber GmbH autorisierte Serviceunternehmen zu erfolgen. Bitte Punkt 4.2 beachten. 3.3 Standortwahl Die Hebebühne ist für den Aufbau in geschlossenen trockenen Werkstatträumen zugelassen.
  • Seite 9: Ausrichten Des Grundrahmens Und Vorbereitung Der Hubsäulen

    Positionieren Sie das Transportgestell der Hebebühne in der Nähe des Aufstellbereichs, achten Sie auf Sauberkeit und das ausreichend Arbeitsraum zur Montage zur Verfügung steht. Lösen Sie die Zubehörverpackungen sowie den Grundrahmen von der Hubsäule und entnehmen die in der Hubsäule befindlichen Teile und lagern diese außerhalb des Arbeitsraums, achten Sie darauf dass keine Teile verloren gehen.
  • Seite 10: Montage Der Sicherheitsrasten

    3.10 Montage der Sicherheitsrasten Schrauben Sie zuerst die Elektromagneten fest in die Hubsäulen ein und Stecken Sie die Sicherheitsrasten auf die Kolben der Elektromagneten. Befestigen Sie die Sicherheitsraste mit der Schraube und dem Halteclip. Drücken Sie die Sicherheitsraste mit der Hand an die Hubsäule, die Raste muss leichtgängig zurück in die geneigte Lage fallen.
  • Seite 11: Montage Der Hydraulik

    3.13 Montage der Hydraulik Befestigen Sie die Hydraulikpumpe an der Hubsäule. Überprüfen Sie den korrekten Sitz der Hydraulikzylinder im Säulenfuß, achten Sie darauf dass die Sprengringe der Kettenumlenkrollen exakt in den dafür vorgesehenen Nuten sitzen. Verbinden Sie die beiden Hydraulikzylinder mit der Hydraulikleitung. Achten Sie darauf das mit Teflonband eingedichtete Anschlussnippel (bereits am Zylinder montiert) niemals gelockert (rückwärts gedreht) werden dürfen, ansonsten müssen die Anschlussnippel demontiert und neu eingedichtet werden.
  • Seite 12: Elektroschaltplan

    Ziehen Sie das zweiadrige Kabel ohne Stecker an den Enden zum Senkventil der Hydraulikpumpe. Demontieren Sie den Stecker des Senkventil und Verbinden die Kabel mit den Kontakten 1 und 2, montieren Sie den Stecker wieder. Entfernen Sie die Abdeckung der Anschlussbox des Hydraulikpumpenmotors und verbinden Sie das vieradrige Kabel mit den Kontakten des Elektromotors.
  • Seite 13: Montage Der Hydraulikschlauch- Und Verkabelungsabdeckung

    3.17 Montage der Hydraulikschlauch- und Verkabelungsabdeckung Im inneren der Bediensäule werden die Hydraulikleitung und die vorab verlegten Kabel mit einem Abdeckblech vor Kontakt mit dem Hubtisch geschützt. Achten Sie bei der Montage darauf dass keine Leitungen unter der Abdeckung eingequetscht werden. 3.18 Montage der Hubsäulenabdeckungsbänder Lassen Sie die Abdeckungsbänder von oben nach unten durch den Hubtisch gleiten.
  • Seite 14: Fertigstellung Und Inbetriebnahme

    Hydrauliksystem auf Undichtigkeiten. 4.1 Erstabnahme und Eintrag in das Prüfbuch Die Erstabnahme ist durch Eintragung in das Prüfbuch zu dokumentieren. Im Prüfbuch das Formblatt „Erste Inbetriebnahme durch einen Sachkundigen“ ausfüllen und an die Weber GmbH senden: Fax: +49 (0) 5654 - 794 Eintragungen in das Prüfbuch vornehmen und unterschrieben an den Betreiber übergeben.
  • Seite 15: Erstinbetriebnahme Durch Einen Sachkundigen

    ACHTUNG: bitte den unten vorbereiteten Nachweis der Ersten Inbetriebnahme durch einen Sachkundigen an den Hersteller zurückschicken, damit die GARANTIEANSPRÜCHE Gültigkeit haben. Abtrennen und an Weber GmbH, Sülzbach 1, 37293 Herleshausen, Germany, Fax +49 (0) 5654-794 senden oder faxen NACHWEIS DER ERSTEN INBETRIEBNAHME DURCH EINEN SACHKUNDIGEN FÜR HEBEBÜHNE TYP Autolift 4.0 G, Baujahr...
  • Seite 16: Bedienungsanleitung

    5.0 Bedienungsanleitung 5.1 Funktionsbeschreibung Die Fahrzeug-Hebebühne ist nur zur Benutzung in trockenen Innenräumen geeignet. Sie darf nicht im Freien eingesetzt werden! Sie ist nicht für die Benutzung in explosionsgefährdeter Umgebung bestimmt. Die hydraulische 2-Säulen-Hebebühne Autolift 4.0 G ist zum Heben von PKW und Kleintransportern mit einem maximalen Gewicht von 4000 kg zugelassen.
  • Seite 17: Warn- Und Gefahrensymbole

    5.2 Warn- und Gefahrensymbole Die an der Hebebühne angebrachten Warn- und Gefahrensymbole sind unbedingt zu beachten:...
  • Seite 18: Heben

    5.3 Heben Zum Aufnehmen eines Fahrzeuges sind die Tragarme in die unterste Position zu fahren. In dieser Stellung sind die Tragarmsicherungen nicht arretiert. Die Arme sollen weitestgehend parallel zur Fahrtrichtung ausgerichtet werden. Das Fahrzeug ist mittig zwischen beide Säulen zu fahren. Anschließend werden die Tragarme entsprechend den Angaben des Fahrzeugherstellers ausgerichtet.
  • Seite 19: Verhalten Im Störfall

    6.0 Verhalten im Störfall 6.1 Motor arbeitet nicht Die Elektroenergiezufuhr einschl. der Schutzschalter überprüfen. Weiter ist der feste Anschluss aller Kabel zu kontrollieren. Endschalter „oben“ überprüfen. 6.2 Motor arbeitet, die Hebebühne hebt nicht Die zulässige max. Hublast ist überschritten. Drehrichtung des Elektromotors überprüfen, die Phasen können z.B. durch Wartungsarbeiten am Netzanschluss verdreht sein. Überprüfen Sie dass das Notablassventil am Elektrosenkventil geschlossen ist.
  • Seite 20: Weber Zweisäulen-Hebebühne Modell: Autolift 4.0 G

    Prüfbuch für Weber Zweisäulen-Hebebühne Modell: Autolift 4.0 G Version 1.0 Stand: Juli 2012 www.Weber-Werke Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
  • Seite 21: Erste Inbetriebnahme Durch Einen Sachkundigen

    Erste Inbetriebnahme durch einen Sachkundigen Die Hebebühne Typ Autolift 4.0 G, Baujahr , Serien-Nr. wurde am einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden nachfolgende Schwerpunkte überprüft: - Ordnungsgemäße Befestigung der Hebebühne mit Schwerlastankern. (lt. Betreiber erfüllt der Werkstattboden die Fundamenteigenschaften gem. Bedienungsanleitung) - Vollständige Montage aller Anbauteile wie Tragarme, Gummiteller, Abdeckungen usw.
  • Seite 22: Protokoll / Regelmäßige Sicherheitsprüfung

    Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne Typ / Modell: Autolift 4.0 G Ser.-Nr. / Bj.: Prüfschritt Bemerkung Mangel Nach- Ordnung prüfung □ □ □ Kurzanleitung Bedienung □ □ □ Warnkennzeichen □ □ □ Bedienungsanleitung □ □ □ Abschließbarer Hauptschalter Kennzeichnung Heben – Senken □...
  • Seite 23 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne Typ / Modell: Autolift 4.0 G Ser.-Nr. / Bj.: Prüfschritt Bemerkung Mangel Nach- Ordnung prüfung □ □ □ Kurzanleitung Bedienung □ □ □ Warnkennzeichen □ □ □ Bedienungsanleitung □ □ □ Abschließbarer Hauptschalter Kennzeichnung Heben – Senken □...
  • Seite 24 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne Typ / Modell: Autolift 4.0 G Ser.-Nr. / Bj.: Prüfschritt Bemerkung Mangel Nach- Ordnung prüfung □ □ □ Kurzanleitung Bedienung □ □ □ Warnkennzeichen □ □ □ Bedienungsanleitung □ □ □ Abschließbarer Hauptschalter Kennzeichnung Heben – Senken □...
