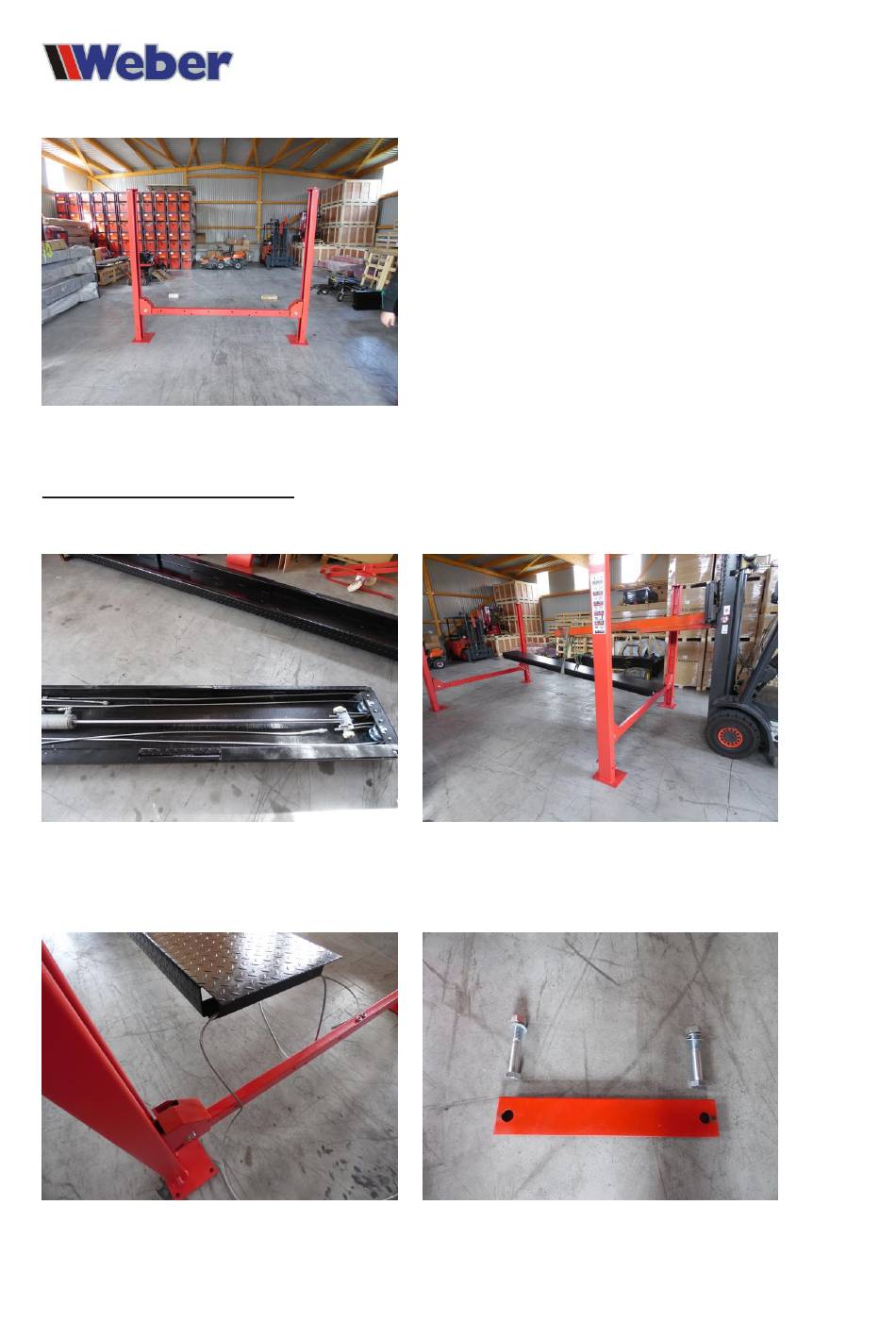

Alle 4 Hubsäulen aufrichten (Abb. 7). Darauf achten das die Steuersäule entweder vorne links oder hinten rechts
in Fahrtrichtung steht.
Abb. 7
3.8 Montage der Fahrbahnbleche
Hauptfahrbahn (Fahrbahn mit Hydraulikzylinder) umdrehen und Zylinder von Hand ganz herausziehen (Abb. 8).
Hauptfahrbahn wie in Abb. 9 abgebildet auf den Querträgern ablegen. Die Steuersäule ist in diesem Fall hinten
rechts.
Abb. 8
Die Stahlseile mit den Gewindeverpressungen wie in Abb. 10 abgebildet herausziehen. Die Fahrbahn mit den in
Abb. 11 abgebildeten Schrauben und der Halteplatte wie in Abb. 12 abgebildet anschrauben. Zweite Fahrbahn
ebenfalls auf den Querträgern ablegen und mit den in Abb. 11 abgebildeten Schrauben und der Halteplatte wie in
Abb. 12 abgebildet anschrauben.
Abb. 10
Abb. 9
Abb. 11
