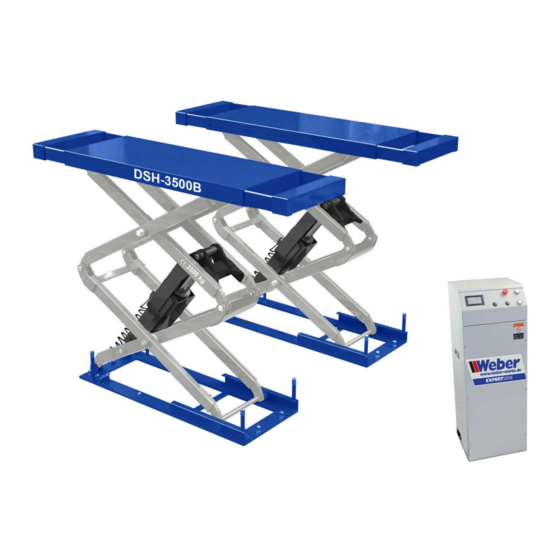

Weber EXPERT Serie Montage- Und Bedienungsanleitung

Doppelscherenhebebühne
Vorschau ausblenden Andere Handbücher für EXPERT Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Montage- und
Bedienungsanleitung
Weber Doppelscherenhebebühne
Modell: DSH-3500
Version 1.0
Stand: Juli 2018
www.weber-werke.de
Weber GmbH
Sülzbach 1
D-37293 Herleshausen
Tel: +49 (0) 5654 / 343
Fax: +49 (0) 5654 / 794
info@weber-werke.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weber EXPERT Serie

Inhaltszusammenfassung für Weber EXPERT Serie

  • Seite 1 Montage- und Bedienungsanleitung Weber Doppelscherenhebebühne Modell: DSH-3500 Version 1.0 Stand: Juli 2018 www.weber-werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@weber-werke.de...

  • Seite 2: Inhaltsverzeichnis

    DSH-3500 Inhalt Sicherheit ................................ 4 Einleitung ............................... 4 Sicherheitsvorschriften für die Inbetriebnahme ..................4 Sicherheitsvorschriften für den Betrieb ....................4 Sicherheitsvorschriften für Servicearbeiten .................... 5 Sicherheitseinrichtungen an der Hebebühne ..................5 Technisches Handbuch ..........................6 Lieferumfang ............................6 Technische Daten ..........................6 EG Konformitätserklärung ........................
  • Seite 3 DSH-3500 Das Prüfbuch befindet sich im Anhang. Die in dieser Bedienungsanleitung angeführten Informationen wurden sorgfältig überprüft, trotzdem sind Fehler nicht völlig auszuschließen. Diese Anleitung ist für Benutzer mit technischen Kenntnissen im Bereich der Kontrolle und Reparatur von Fahrzeugen bestimmt. Technische und inhaltliche Änderungen sind vorbehalten. Stand der Bedienungsanleitung: Juli 2018...

  • Seite 4: Sicherheit

    DSH-3500 Sicherheit Einleitung Die Montage- und Bedienungsanleitung ist Bestandteil einer Hebebühne. Die Montageanleitung wendet sich an Sachkundige im Sinne der EG Richtlinie MRL 2006/42/EG vom 17. Mai 2006 sowie 89/391/EWG vom 12. Juni 1989. Sachkundiger ist, wer auf Grund seiner fachlichen Ausbildung und Erfahrung ausreichend Kenntnisse auf dem Gebiet der Hebebühnen hat und mit den einschlägigen staatlichen Vorschriften, Unfallverhütungsvorschriften und allgemein anerkannten Regeln der Technik vertraut ist: z.

  • Seite 5: Sicherheitsvorschriften Für Servicearbeiten

    Der Hauptschalter ist zusätzlich auch Not-Aus-Schalter und in Gefahrensituationen auszuschalten. Sicherheitsvorschriften für Servicearbeiten Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern der Vertragspartner der Weber GmbH ausgeführt werden. Vor Wartungs- und Reparaturarbeiten muss die Hebebühne vom elektrischen Netz getrennt werden (Hauptschalter aus, Sicherung aus).

  • Seite 6: Technisches Handbuch

    DSH-3500 Technisches Handbuch Lieferumfang Zum Lieferumfang der Hebebühne gehören: Hebebühne inkl. Auffahrrampen Schaltschrank mit Hydraulikaggregat Universal Gummiunterlagen Kleinteileset Bodenschienen zur Leitungsdurchführung Optional lieferbar 110510 10 l Hydrauliköl Zur Vereinfachung der Arbeiten des Bedieners kann die Hebebühne mit Zubehör ausgestattet bzw. verwendet werden.
  • Seite 7 DSH-3500...

  • Seite 8: Eg Konformitätserklärung

    Teil 1: Allgemeine Anforderungen 2006/42/EC gem. Anhang I Maschinenrichtlinie Referenznummer der technischen Daten: F-20-0816-16-01-A Zertifikat: C-20-0816-16-01-A Gültig bis 11.04.2022 Aussteller des Zertifikates: CEM International Ltd, Westmead House, Westmead Farnborough, Hampshire GU14 7LP UK Kenn-Nr. 1942 Herleshausen, Juli 2018 Ort/Datum Andreas Weber / Geschäftsführe...

  • Seite 9: Montage Der Hebebühne

    Vor der Entnahme aus der Verpackung ist die Montageanleitung durchzulesen und exakt zu befolgen. Nicht- beachtung führt zu Haftungs- und Gewährleistungsausschluss. Bitte beachten Sie, dass bei fehlerhafter Montage Gefahr für Leib und Leben besteht, die Erstmontage und Inbetriebnahme hat durch von Weber autorisierte Serviceunternehmen zu erfolgen. Die Weber GmbH übernimmt keine Haftung, Garantie oder Gewährleistung für durch unsachgemäße Montage oder Handhabung sowie zerstörte Produkte und Teile...

  • Seite 10: Standortwahl

    DSH-3500 Standortwahl Die Hebebühne ist für den Aufbau in geschlossenen trockenen Werkstatträumen zugelassen. Eine Verwendung in feuchten und nassen sowie explosionsgefährdeten Räumen ist nicht zulässig. Bodenbeschaffenheit / Aufstellfläche Die Doppelscherenhebebühne ist auf einem ausreichend festen Fußboden aufzustellen, welcher der auf die Boden- auflagefläche ausgeübten Kraft standhält.

  • Seite 11: Vorbereitung Der Montage

    DSH-3500 Vorbereitung der Montage Zum Ermitteln des Standorts der Hebebühne sollten Sie ein Fahrzeug an der gewünschten Arbeitsposition Ihrer Werkstatt positionieren. Markieren Sie die optimale Position der Hebebühne mit Kreidestrichen auf dem Boden. Achten Sie dabei auf die Auffahrrichtung der Fahrschienen (siehe Punkt 3.12). Positionieren Sie das Transportge- stell der Hebebühne in der Nähe des Aufstellbereichs, achten Sie auf Sauberkeit und dass ausreichend Arbeitsraum zur Montage zur Verfügung steht.

  • Seite 12: Montage Der Hydraulik

    DSH-3500 Abb. 6 Abb. 7 Kontrollleuchte Taster „Heben“ Taster „Senken“ & „Parken“ / „Absetzen“ akustischer Signalgeber“ Hauptschalter Notausschalter Netzteil Sicherungsautomat Niederspannungssicherung Relais Relais Relais Motorschütz Klemmenanschlussleiste Druckknopf zum Entlüften der Hydraulik Montage der Hydraulik Achten Sie darauf, dass mit Teflonband eingedichtete Anschlussstücke (bereits am Hydraulikaggregat montiert) niemals gelockert (rückwärts gedreht) werden dürfen, ansonsten müssen die Anschlussstücke demontiert und neu eingedichtet werden.
  • Seite 13 DSH-3500 Der Betreiber ist für den korrekten Anschluss des Hydrauliksystems selbst verantwortlich. Prüfen Sie vor dem An- schließen die Hydraulikleitungen auf die richtige Zugehörigkeit der Hydraulikzylinder. Schließen Sie die Hydraulik- schläuche (Abb. 9) in der hier beschriebenen Reihenfolge an. Es müssen immer an einem Anschluss des Hydrau- likaggregates P1 und an dem Anderen P2 angeschlossen sein (Abb.

  • Seite 14: Oberer Endlagenschalter

    DSH-3500 Oberer Endlagenschalter Überprüfen Sie den vormontierten und eingestellten oberen Endlagenschalter auf festen Sitz und Funktion (Abb.13). Bei dem oberen Endlagenschalter handelt es sich um einen Näherungsschalter. Sollte die Funktion des Näherungsschalters nicht gegeben sein, so positionieren Sie die Hebebühne auf ihre maximale Höhe. Lösen Sie die Verschraubung der Näherungsschalter und justieren diese.

  • Seite 15: Komplettieren Und Benutzen Der Auffahrrampen

    DSH-3500 3.10 Komplettieren und Benutzen der Auffahrrampen Montieren Sie die Griffstücke aus dem Kleinteilesortiment an den Betätigungselementen der vier Auffahrrampen (Abb. 15). Die Auffahrrampen werden durch einfaches hochziehen an dem Haltegriff in ihrer horizontalen Position arretiert. Sie können als Fahrschienenverlängerung genutzt und somit auch belastet werden. Um die aufgeklappten Auffahrrampen abzukippen, betätigen Sie den Hebel an den Rampen und lassen diese ab (Abb.

  • Seite 16: Auffahrrichtung Und Schwerpunkt

    DSH-3500 3.12 Auffahrrichtung und Schwerpunkt Der Schwerpunkt eines Fahrzeugs muss immer auf der Seite des Festlagers liegen (Abb. 19). Im Regelfall ist dies die Seite, an der sich der Fahrzeugmotor befindet. Natürlich gibt es Ausnahmen, wie beladene Fahrzeuge oder Werkstattfahrzeuge. Achten Sie stehts auf die max. Tragfähigkeit von 3500 kg. Fahrtrichtung Festlager Abb.

  • Seite 17: Einstellen Der Senkgeschwindigkeit

    3.15 Erstabnahme und Eintrag in das Prüfbuch Die Erstabnahme ist durch Eintragung in das Prüfbuch zu dokumentieren. In dieser Anleitung das Formblatt „Erste Inbetriebnahme durch einen Sachkundigen“ ausfüllen und an die Weber GmbH senden. Sie finden das Formblatt auf Seite 25.

  • Seite 18: Bedienungsanleitung

    DSH-3500 Bedienungsanleitung Funktionsbeschreibung Die Fahrzeug-Hebebühne ist nur zur Benutzung in trockenen Innenräumen geeignet. Sie darf nicht im Freien ein- gesetzt werden! Sie ist nicht für die Benutzung in explosionsgefährdeter Umgebung bestimmt. Die Elektrohydraulische Doppelscherenhebebühne DSH-3500 ist zum Heben von PKW und Kleintransportern mit einem maximalen Gewicht von 3500 kg zugelassen.

  • Seite 19: Warn- Und Gefahrensymbole

    DSH-3500 Warn- und Gefahrensymbole Die an der Hebebühne angebrachten Warn- und Gefahrensymbole sind unbedingt zu beachten.

  • Seite 20: Heben

    DSH-3500 Heben Zum Aufnehmen eines Fahrzeuges sind die Fahrschienen in die unterste Position zu fahren. In dieser Stellung kann das Fahrzeug über die Kontrollleuchte akustischer Signalgeber Auffahrrampen auf die Fahrschienen gefahren werden. Das Fahrzeug ist mittig auf beide Fahr- schienen zu fahren. Anschließend werden die Taster „HEBEN“...

  • Seite 21: Schaltpläne

    DSH-3500 Schaltpläne Stromlaufplan...

  • Seite 22: Hydraulikschaltplan

    DSH-3500 Hydraulikschaltplan Fahrschiene 1 Fahrschiene 2 Hydraulikzylinder Hydraulikzylinder Hochdruckleitung [L = 4200 mm] Hochdruckleitung [L = 2900 mm] Hochdruckschlauch [L = 2600 mm] Leckageleitung / Ölrücklaufleitung Übergangsmuffe / Anschlussmuffe Hohlschraube Anschluss Leckage- / Ölrücklaufleitung Y-Stück Anschluss Leckage- / Ölrücklaufleitung Hydraulikpumpe mit Tank und Elektromotor...

  • Seite 23: Verhalten Im Störfall

    DSH-3500 Verhalten im Störfall Motor arbeitet nicht • Die Elektroenergiezufuhr einschl. der Schutzschalter überprüfen. • Weiter ist der feste Anschluss aller Kabel zu kontrollieren • Endschalter „oben“ überprüfen. Motor arbeitet, die Hebebühne hebt nicht • Die zulässige max. Hublast ist überschritten. •...
  • Seite 24 DSH-3500...

  • Seite 25: Erstinbetriebnahme Durch Einen Sachkundigen

    ____________________________________________ ACHTUNG: Bitte den unten vorbereiteten Nachweis der ersten Inbetriebnahme durch einen Sachkundigen an den Hersteller zurückschicken, damit die GARANTIEANSPRÜCHE Gültigkeit haben. Abtrennen und an Weber GmbH, Sülzbach 1, 37293 Herleshausen, Germany, Fax +49 (0) 5654-794 senden oder faxen _________________________________________________________________________________________ NACHWEIS DER ERSTEN INBETRIEBNAHME DURCH EINEN SACHKUNDIGEN FÜR...
  • Seite 26 DSH-3500...
  • Seite 27 DSH-3500 Prüfbuch für Weber Doppelscherenhebebühne Modell: DSH-3500 Version 1.0 Stand: Januar 2018 www.weber-werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
  • Seite 28 DSH-3500 Erste Inbetriebnahme durch einen Sachkundigen Die Hebebühne Typ Weber DSH-3500, Baujahr__________, Serien-Nr.______________________________ wurde am ________________ einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden nachfolgende Schwerpunkte überprüft: • Ordnungsgemäße Befestigung der Hebebühne mit Schwerlastankern (sofern vorhanden). (lt. Betreiber erfüllt der Werkstattboden die Fundamenteigenschaften gem. Bedienungsanleitung) •...

  • Seite 29: Protokoll / Regelmäßige Sicherheitsprüfung

    DSH-3500 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber DSH-3500 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
  • Seite 30 DSH-3500 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber DSH-3500 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
  • Seite 31 DSH-3500 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber DSH-3500 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
  • Seite 32 DSH-3500 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber DSH-3500 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
  • Seite 33 DSH-3500 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber DSH-3500 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
  • Seite 34 DSH-3500 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber DSH-3500 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
