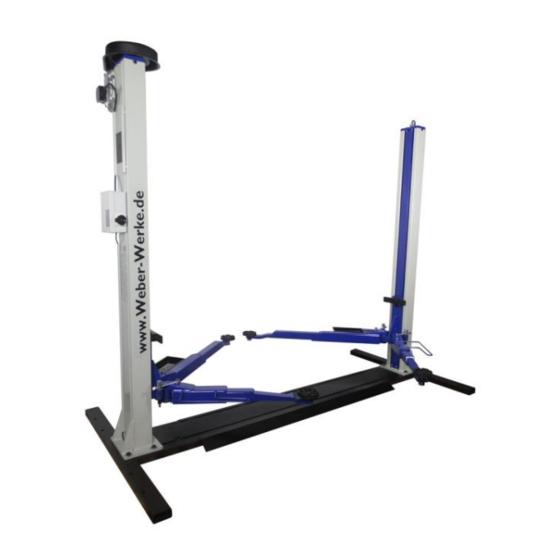

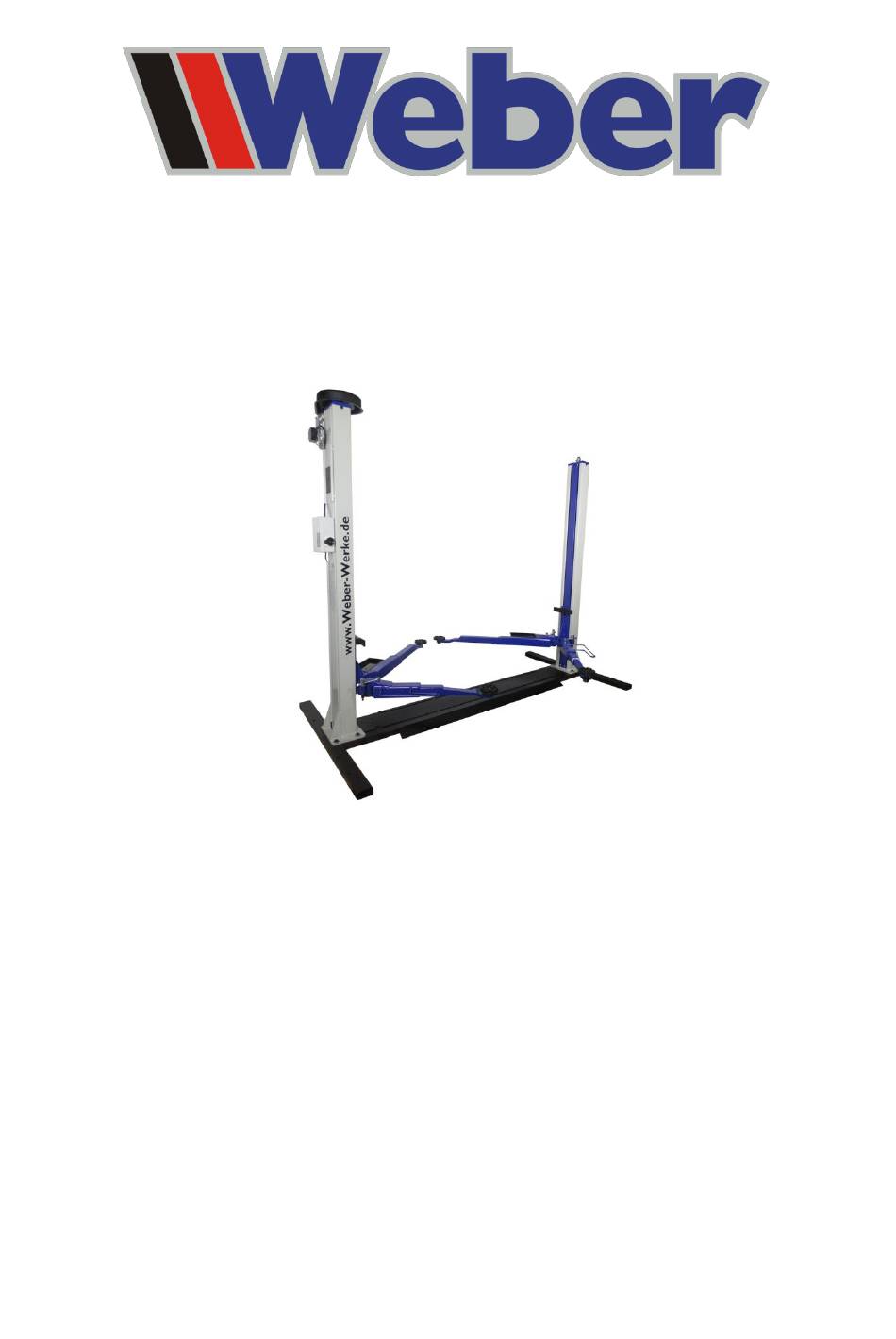

- Seite 1 Montage- und Bedienungsanleitung Weber Elektromechanische-2-Säulen-Hebebühne Modell: C-2.32A mit Grundrahmen Version 1.0 Stand: Mai 2015 www.Weber-Werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
-
Seite 2: Inhaltsverzeichnis
Sicherheit Einleitung Seite 3 Sicherheitsvorschriften für die Inbetriebnahme Seite 3 Sicherheitsvorschriften für den Betrieb Seite 3 Sicherheitsvorschriften für Servicearbeiten Seite 4 Sicherheitseinrichtungen an der Hebebühne Seite 4 Technisches Handbuch Lieferumfang Seite 5 Technische Daten Seite 5 Erste Inbetriebnahme durch einen Sachkundigen Seite 6 EG-Konformitätserklärung Seite 7... -
Seite 3: Sicherheit
Vorschriften selbst verantwortlich. 1.2 Sicherheitsvorschriften für die Inbetriebnahme Die Weber C-2.32A ist für die Aufstellung und Nutzung in trockenen Räumen zugelassen. Die Montage in feuchten und nassen sowie explosionsgefährdeten Räumen ist nicht zulässig. Für die Auswahl des Aufstellungsortes, die Bodenbeschaffenheit, die Tragfähigkeit von Zwischendecken usw. ist der Betreiber verantwortlich. -
Seite 4: Sicherheitsvorschriften Für Servicearbeiten
Der Hauptschalter ist auch Not-Aus-Schalter und in Gefahrensituationen auszuschalten. 1.4 Sicherheitsvorschriften für Servicearbeiten Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern der Vertragspartner der Weber GmbH ausgeführt werden. Vor Wartungs- und Reparaturarbeiten muss die Bühne vom elektrischen Netz getrennt werden (Hauptschalter aus, Sicherung aus). -
Seite 5: Technisches Handbuch
2.0 Technisches Handbuch 2.1 Lieferumfang Zum Lieferumfang der Hebebühne C-2.32A gehören: - 1 Hubsäule für Bedienseite mit Steuergehäuse - 1 Hubsäule für Folgeseite - 1 stabiler Grundrahmen - 4 Tragarme, teleskopierbar, mit Aufnahmeteller - 1 Klein- und Befestigungsteileset - 1 Bedienungsanleitung und Montageanleitung mit Prüfbuch... -
Seite 6: Erste Inbetriebnahme Durch Einen Sachkundigen
____________________________________________ ACHTUNG: bitte den unten vorbereiteten Nachweis der Ersten Inbetriebnahme durch einen Sachkundigen an den Hersteller zurückschicken, damit die GARANTIEANSPRÜCHE Gültigkeit haben. Abtrennen und an Weber GmbH, Sülzbach 1, 37293 Herleshausen, Germany, Fax +49 (0) 5654-794 senden oder faxen __________________________________________________________________________________________ NACHWEIS DER ERSTEN INBETRIEBNAHME DURCH EINEN SACHKUNDIGEN FÜR... -
Seite 7: Eg-Konformitätserklärung
EG-Richtlinie entspricht. Bei einer nicht mit dem Unterzeichner abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Bezeichnung: Kfz-Hebebühne Modell: C-2.32A Einschlägige EG-Richtlinien: Maschinenrichtlinien 2006/42/EG Angewandte harmonisierte Normen insbesondere: DIN EN 1493:2010 DIN EN 60204-1:2006+A1:2009 Bescheinigung Nr.: 1370-150Q-IX-006-05-2012 Herleshausen, Mai 2015 Ort/Datum Andreas Weber / Geschäftsführer - 7 -... -
Seite 8: Fundamentplan
2.5 Fundamentplan Die Fundamentgründung hat auf frostfreiem Boden nach DIN 1054 zu erfolgen. Fundamentbreite min: 4000mm Fundamentlänge min: 2000mm Betonstärke min: 150mm Betongüte min: C20/25 / DIN 1045 Armierung min: Baustahlgewebematten Q377 Betonüberdeckung der Stahlmatten an der Ober- und Unterseite min. 20mm Empfehlenswert: An Ober- und Unterseite der Fundamentplatte, Bewehrung in beide Richtungen umlaufend... -
Seite 9: Montage Der Hebebühne
Vor der Entnahme aus der Versandverpackung ist die Montageanleitung durchzulesen und exakt zu befolgen. Nichtbeachtung führt zu Haftungs- und Gewährleistungsausschluss. Die Erstmontage und Inbetriebnahme hat durch von der Weber GmbH autorisierte Serviceunternehmen zu erfolgen. Bitte Punkt 2.3 beachten. -
Seite 10: Standortwahl
- 9 - 3.2 Standortwahl Die Hebebühne ist für den Aufbau in geschlossenen Werkstatträumen zugelassen. Eine Verwendung in explosionsgefährdeten Räumen ist nicht zulässig. Die Aufstellung in einer Waschhalle wird nicht empfohlen. 3.3 Bodenbeschaffenheit 2-Säulen-Hebebühnen sind auf ebenem Boden aufzustellen. Das Fundament muss der Güte C20/25 entsprechen. Eine Mindestbetonstärke von 150 mm ohne Estrich oder andere Deckschichten aufweisen und armiert sein. -
Seite 11: Montage Des Kettenantriebs
- 10 - Nach dem Aufstellen der beiden Hubsäulen und deren Fixierung müssen die Hubtische auf gleiche Höhe über dem Säulenfuß gebracht werden (Abb. 3), um später einen waagerechten Hubvorgang zu gewährleisten. Messen sie zuerst den Abstand zwischen Hubtisch und Säulenfuß an der Folgeseite. Nivilieren sie jetzt der Hubtisch der Steuersäule (Schaltkastenseite) durch drehen der Riemenscheibe, welche sich an der Oberseite der Säule befindet, auf die gleiche Höhe wie das Maß... - Seite 12 - 11 - Zur Montage der Kette zuerst die Fixierung der Folgeseite lösen und die Hubsäule von einer zweiten Person leicht nach hinten ankippen lassen, durch unterlegen der Fixierschrauben verhindern sie ein ungewolltes zurück kippen (Abb. 7). Wenn sie die Kette auf das Ritzel auflegen, bitte darauf achten das sie das Ritzel dabei nicht verdrehen, um später einen exakten Gleichlauf beider Hubsäulen zu gewährleisten.
- Seite 13 - 12 - Abb. 10 Abb. 11 Die entgültige Spannung der Kette erfolgt an der Folgeseite. Alle 4 Schrauben der Hubsäule müssen locker sein, damit sich die Säule verschieben lässt (Abb. 12). Die Schraube zum spannen der Kette einschrauben (Abb. 13). Die silberne Mutter ist zum kontern nach abgeschlossener Einstellung gedacht.
-
Seite 14: Anschluß An Die Stromversorgung
- 13 - Den Schalter zur Kontrolle der Kettenspannung mit dem Kabel Steuersäule das in Abb. 2 durch die Kabelführung gezogen worden ist verbinden, damit der Stromkreis geschlossen ist (Abb. 15). Den Kontakt NC im Schalter verwenden. Abb. 15 Nun wird der Schalter am Grundrahmen verschraubt und der Auslösekontakt wird auf den Pin gesteckt. Die Feder zwischen Schalter und Auslösekontakt wird eingehangen (Abb. -
Seite 15: Montage Der Tragarme Und Tragarmverriegelung
- 14 - Abb. 18a Abb. 18b Abb. 19 3.7 Montage der Tragarme und Tragarmverriegelung Die Bühne verfügt über ein asymetrisches Tragarmsystem mit 2 langen und 2 kurzen Tragarmen. Die kurzen Tragarme werden in Fahrtrichtung vorne (Motorseite) montiert. Die langen Tragarme werden hinten montiert. - Seite 16 - 15 - Das Gewinde mit der Kontermutter bis zum Anschlag hereindrehen Abb. 22 und Abb. 24. ACHTUNG: Dies ist zwingend erforderlich um Beschädigungen des Mechanismus beim absenken der Hebebühne zu vermeiden. Abb. 23 Abb. 24 Die Tragarmverriegelung gut einfetten und dann einsetzen Abb. 25. Denn unteren Sprengring einsetzen (Abb. 26) Abb.
-
Seite 17: Endprüfung Und Fetten
- 16 - 3.8 Endprüfung und Fetten Überprüfen sie alle Schritte der Montage erneut und stellen sie sicher das alle Arbeitsgänge vollständig ausgeführt wurden. Die Wartungsklappe (Abb. 30 grün eingekreist) mit einem kleinen Schraubenzieher öffnen. Abb. 30 Die Bühne hochfahren bis die Fettkammer im Wartungsfenster erscheint. Die Position der Tragmutter durch eine Kerbe am Hubtisch markieren (so kann später Verschleiß... -
Seite 18: Erstabnahme Und Eintrag In Das Prüfbuch
4.2 Erstabnahme und Eintrag in das Prüfbuch Die Erstabnahme ist durch Eintragung in das Prüfbuch zu dokumentieren. Im Prüfbuch das Formblatt „Erste Inbetriebnahme durch einen Sachkundigen“ ausfüllen und an die Weber GmbH senden. Sie finden das Formblatt auf Seite 6 dieser Bedienungsanleitung: Fax: +49 (0) 5654 - 794 Eintragungen in das Prüfbuch vornehmen und unterschrieben an den Betreiber übergeben. -
Seite 19: Heben
5.3 Heben Zum Aufnehmen eines Fahrzeuges sind die Tragarme in die unterste Position zu fahren. In dieser Stellung sind die Tragarmsicherungen nicht arretiert. Die Arme sollen weitestgehend parallel zur Fahrtrichtung ausgerichtet werden. Das Fahrzeug ist mittig zwischen beide Säulen zu fahren. Anschließend werden die Tragarme entsprechend den Angaben des Fahrzeugherstellers ausgerichtet. - Seite 20 Prüfbuch für Weber Elektromechanische-2-Säulen-Hebebühne Modell: C-2.32A mit Grundrahmen Version 1.0 Stand: Mai 2015 www.Weber-Werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
- Seite 21 Erste Inbetriebnahme durch einen Sachkundigen Die Hebebühne Typ C-2.32A, Baujahr_________, Serien-Nr.__________________ wurde am_____________ einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden nachfolgende Schwerpunkte überprüft: - Ordnungsgemäße Befestigung der Hebebühne mit Schwerlastankern. (lt. Betreiber erfüllt der Werkstattboden die Fundamenteigenschaften gem. Bedienungsanleitung) - Vollständige Montage aller Anbauteile wie Tragarme, Gummiteller, Abdeckungen usw.
-
Seite 22: Protokoll / Regelmäßige Sicherheitsprüfung
Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: ShowTime-Hydraulics C-2.32A _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □... - Seite 23 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: ShowTime-Hydraulics C-2.32A _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
- Seite 24 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: ShowTime-Hydraulics C-2.32A _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
- Seite 25 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ _________________________________ Typ / Modell: ShowTime-Hydraulics C-2.32A _________________________________ Ser.-Nr. / Bj.:________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □ □ Bedienungsanleitung _________________________ □...
