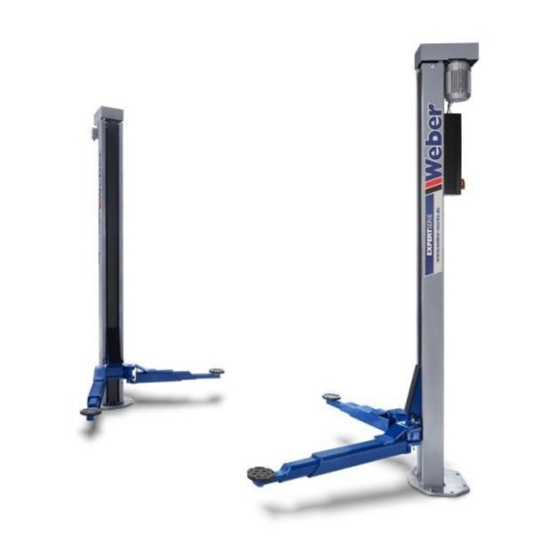

Weber Expert Serie Montage- Und Bedienungsanleitung
Zweisäulen-spindel-hebebühne
Vorschau ausblenden
Andere Handbücher für Expert Serie:
- Bedienungsanleitung (46 Seiten) ,
- Montage- und bedienungsanleitung (46 Seiten) ,
- Montage- und bedienungsanleitung (22 Seiten)
Verwandte Anleitungen für Weber Expert Serie
Inhaltszusammenfassung für Weber Expert Serie
- Seite 1 Montage- und Bedienungsanleitung Weber Zweisäulen-Spindel-Hebebühne Modell: C 2.30 Version 1.1 Stand: Juli 2018 www.weber-werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@weber-werke.de...
-
Seite 2: Inhaltsverzeichnis
C 2.30 Inhalt Sicherheit ................................ 4 Einleitung ............................... 4 Sicherheitsvorschriften für die Inbetriebnahme ..................4 Sicherheitsvorschriften für den Betrieb ....................4 Sicherheitsvorschriften für Servicearbeiten .................... 5 Sicherheitseinrichtungen an der Hebebühne ..................5 Technisches Handbuch ..........................6 Lieferumfang ............................6 Technische Daten ..........................6 EG Konformitätserklärung ........................ - Seite 3 C 2.30 Tragmutter-Verschleißprüfung ......................29 Einspindelmaß einer neuen Sicherheitsmutter ..................30 Verhalten im Störfall............................31 Prüfung ................................31 Erstinbetriebnahme durch einen Sachkundigen ....................33 Das Prüfbuch befindet sich im Anhang. Die in dieser Bedienungsanleitung angeführten Informationen wurden sorgfältig überprüft, trotzdem sind Fehler nicht völlig auszuschließen. Diese Anleitung ist für Benutzer mit technischen Kenntnissen im Bereich der Kontrolle und Reparatur von Fahrzeugen bestimmt.
-
Seite 4: Sicherheit
C 2.30 Sicherheit Einleitung Die Montage- und Bedienungsanleitung ist Bestandteil einer Hebebühne. Die Montageanleitung wendet sich an Sachkundige im Sinne der EG Richtlinie MRL 2006/42/EG vom 17. Mai 2006 sowie 89/391/EWG vom 12. Juni 1989. Sachkundiger ist, wer auf Grund seiner fachlichen Ausbildung und Erfahrung ausreichend Kenntnisse auf dem Gebiet der Hebebühnen hat und mit den einschlägigen staatlichen Vorschriften, Unfallverhütungsvorschriften und allgemein anerkannten Regeln der Technik vertraut ist: z. -
Seite 5: Sicherheitsvorschriften Für Servicearbeiten
Der Drehwendeschalter kann mittels zusätzlichem Schloss (nicht im Lieferumfang enthalten) gegen unbeabsich- tigte Bedienung verschlossen werden. Sicherheitsvorschriften für Servicearbeiten Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern der Vertragspartner der Weber GmbH ausgeführt werden. Vor Wartungs- und Reparaturarbeiten muss die Hebebühne vom elektrischen Netz getrennt werden (Hauptschalter aus, Sicherung aus). -
Seite 6: Technisches Handbuch
C 2.30 Technisches Handbuch Lieferumfang Zum Lieferumfang der Hebebühne gehören: Hubsäulen vormontiert Tragarme kurz Tragarme lang Tragteller Montagerohre für Kabeldurchführung Verbindungsrohre gewinkelt Zwischenrohr Kunststoff inkl. Schellen Spezial-Spindelöl CH 150+ Öler 250 ml für Spindelöl Kleinteileset mit Verbindungsmaterialien Optional Lieferbar 1105XX WZ-OL-250 110503 1 l Spezial-Spindelöl CH 150+... - Seite 7 C 2.30...
-
Seite 8: Eg Konformitätserklärung
EN60204-1:2006+A1:2009 Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen - Teil 1: Allgemeine Anforderungen 2006/42/EC gem. Anhang IV Maschinenrichtlinie 2014/30/EU Elektromagnetische Verträglichkeit EN55014-1:2006+A1:2009+A2:2011 EN55014-2:2015 EN61000-6-3 :2007+A1 :2011 EN ISO 12100:2010 Angewandte Prüfvorschriften: DGUV Grundsatz 308-003 Herleshausen, April 2018 Ort/Datum Andreas Weber / Geschäftsführe... -
Seite 9: Montage Der Hebebühne
Vor der Entnahme aus der Verpackung ist die Montageanleitung durchzulesen und exakt zu befolgen. Nicht- beachtung führt zu Haftungs- und Gewährleistungsausschluss. Bitte beachten Sie, dass bei fehlerhafter Montage Gefahr für Leib und Leben besteht, die Erstmontage und Inbetriebnahme hat durch von Weber autorisierte Serviceunternehmen zu erfolgen. Die Weber GmbH übernimmt keine Haftung, Garantie oder Gewährleistung für durch unsachgemäße Montage oder Handhabung sowie zerstörte Produkte und Teile... -
Seite 10: Bodenbeschaffenheit
C 2.30 Bodenbeschaffenheit Zweisäulen-Hebebühnen sind auf ebenem Boden aufzustellen. Das Fundament muss der Güte C20/25 entsprechen, eine Mindestbetonstärke von 200 mm ohne Estrich oder andere Deckschichten aufweisen und armiert sein. Für die korrekte Auswahl des Aufstellungsortes und die Sicherstellung der Tragfähigkeit des Bodens ist der Betreiber ver- antwortlich. -
Seite 11: Montage Der Hubsäulen
C 2.30 Montage der Hubsäulen Heben Sie die Hubsäule aus dem Transportrahmen, achten Sie beim Anheben darauf, dass durch die verwendeten Seile oder Gurte keine außenliegenden Teile der Hubsäule beschädigt werden. Nun stellen Sie die Hubsäulen an dem vorab ausgewählten Platz auf und sichern diese gegen Umfallen. Der Platzbedarf muss mindestens 1 m um die Hebebühne bzw. -
Seite 12: Montage Des Kabelgalgens
C 2.30 Montage des Kabelgalgens Lösen Sie die Schrauben am Kopf der beiden Hubsäulen (Abb. 4). Achten Sie darauf, dass Sie die Schrauben nicht ganz heraus drehen. Setzen Sie die Haltewinkel (Abb. 5) an und ziehen die Schrauben wieder fest (Abb. 6). Führen Sie die Kabel zum Anschluss des Elektromotors und des Analog-Wegmessgebers der Folgeseite wie folgt durch den Kabelgalgen: Von dem Haltewinkel der Folgeseite durch das Verbindungsrohr gewinkelt, von dort durch das Verbindungsrohr Kunststoff, nun in das Verbindungsrohr gewinkelt und von da wieder aus dem Haltewinkel der... -
Seite 13: Montage Der Steuerung Und Verkabelung
C 2.30 Montage der Steuerung und Verkabelung Der Motor für die Steuerseite ist schon fest verklemmt. Die Anschlüsse für die Folgeseite sind wie folgt anzuschlie- ßen: Öffnen Sie den Deckel des Elektroschaltkastens (Abb. 9). Führen Sie die Kabel durch die PG-Verschraubun- gen in den Elektroschaltkasten ein (Abb. - Seite 14 C 2.30 Abb. 16 Abb. 17 Drehwendeschalter „Senken & Heben“ Netzteil Steuerstrom Motorschütz Steuersäule Sicherung Anschlussklemmen Thermofühler Steuerseite PG-Kabeldurchführungen Netzspannung 400 V Anschlussklemmen Thermofühler Folgeseite Motorschütz Folgeseite Anschlussklemme Potentiometer Folgeseite Anschlussklemme Potentiometer Steuerseite Piezo Signalgeber...
-
Seite 15: Notablass
C 2.30 Notablass Um eine Notabsenkung durchzuführen benötigt man eine weitere Person, welche sich außerhalb des Gefahrenbe- reiches befindet und die ausführende Person sowie die Umgebung und die Hebebühne beobachtet. Die ausfüh- rende Person muss autorisiert und eingewiesen sein. Zugelassen ist nur eine einmalige Abwärtsfahrt, wo eine Bodenberührung der Tragarme nicht stattfinden darf. Die Notabsenkung ist sofort zu unterbrechen wenn eine Gefahr bzw. -
Seite 16: Oberer Endlagenschalter
C 2.30 3.10 Oberer Endlagenschalter Einen elektromechanischen Endlagenschalter gibt es bei diesem Modell nicht. Der obere Endpunkt, wird über einen Analog-Wegmessgeber erkannt und über die Steuerplatine geschaltet. Diese Funktion überprüfen und bei Bedarf neu programmieren. 3.11 CE-Stoppschalter Einen klassischen elektromechanischen CE-Stoppschalter gibt es bei diesem Modell nicht. Über einen Analog- Wegmessgeber wird der Stromkreis ca. -
Seite 17: Fertigstellung Und Inbetriebnahme
C 2.30 Nach der Montage der Tragarme ist unbedingt darauf zu achten, dass die Sperrstücke leichtgängig ein- bzw. aus- rasten können. Die Tragarmarretierung ist voreingestellt (Abb. 24). Sollte dies nicht passen, muss der Abstand über die Gewindestange angepasst werden. Dazu im abgesenkten Zustand die Kontermutter lösen, die Einstellung durch Drehen der Gewindestange vornehmen und wieder arretieren. -
Seite 18: Erstabnahme Und Eintrag In Das Prüfbuch
Erstabnahme und Eintrag in das Prüfbuch Die Erstabnahme ist durch Eintragung in das Prüfbuch zu dokumentieren. In dieser Anleitung, das Formblatt „Erste Inbetriebnahme durch einen Sachkundigen“ ausfüllen und an die Weber GmbH senden. Sie finden das Formblatt auf Seite 31. -
Seite 19: Bedienungsanleitung
Die Fahrzeug-Hebebühne ist nur zur Benutzung in trockenen Innenräumen geeignet. Sie darf nicht im Freien ein- gesetzt werden! Sie ist nicht für die Benutzung in explosionsgefährdeter Umgebung bestimmt. Die Zweisäulen-Spindel-Hebebühne Weber C 2.30 ist zum Heben von PKW und Kleintransportern mit einem ma- ximalen Gewicht von 3000 kg zugelassen. Sie besteht aus folgenden Baugruppen: - Säulen mit Hubtisch... - Seite 20 C 2.30...
-
Seite 21: Warn- Und Gefahrensymbole
C 2.30 Warn- und Gefahrensymbole Die an der Hebebühne angebrachten Warn- und Gefahrensymbole sind unbedingt zu beachten. -
Seite 22: Heben
C 2.30 Heben Zum Aufnehmen eines Fahrzeuges sind die Tragarme in die unterste Position zu fahren. In dieser Stellung sind die Tragarmsicherungen nicht arretiert. Die Arme Stellung „HEBEN“ sollen weitestgehend parallel gegen die Fahrtrichtung ausgerichtet werden. Das Fahrzeug ist mittig zwischen beide Säulen zu fahren. Anschließend werden die Tragarme entsprechend den Angaben des Fahrzeugherstellers ausgerichtet. -
Seite 23: Wartung Und Pflege
C 2.30 Wartung und Pflege Wartung Der Benutzer ist verpflichtet die Hebebühne und deren Bauteile ständig sauber zu halten und vor widrigen Umwelt- einflüssen zu schützen. Folgende Wartungsarbeiten müssen durchgeführt werden. Bei hoher Benutzungsrate sind die Intervalle zu verkürzen. Bevor Wartungsarbeiten an der Hebebühne durchgeführt werden, muss diese Spannungsfrei und gegen Wieder- einschalten gesichert sein. - Seite 24 C 2.30...
-
Seite 25: Pflege
C 2.30 Pflege In diesem Punkt wird die Reinigung und die Pflege der Lackierung bzw. der Oberfläche der Hebebühne behandelt. Nach der Montage der Hebebühne sind alle sichtbaren Lackabplatzungen durch den Monteur auszubessern. Zu der Reinigung der Hebebühne darf nur Wasser mit geringen Zusätzen neutraler oder schwach alkalischer Waschmittel eingesetzt werden. -
Seite 26: Schaltpläne
C 2.30 Schaltpläne Stromlaufplan... -
Seite 27: Technische Informationen Zur Spindelhebebühne
C 2.30 Technische Informationen zur Spindelhebebühne Mechanische Schwungmassenregulierung Rippenriementrieb Um an die Stiftschraube zu gelangen, demontieren Sie das Säulenabdeckband und den Schutzdeckel um den Riementrieb. Der Reibbelag in den Motorhalteplatten muss mittels der Stiftschraube mit Innensechskant (Abb. 27 & Abb. 28) so vorgespannt werden, dass sich die Spindel an der großen Rippenriemenscheibe mit ca. -
Seite 28: Funktionsweise Der Wiederauffahrsicherung
C 2.30 Funktionsweise der Wiederauffahrsicherung Die Hebebühne besitzt eine Sicherung in beiden Hubsäulen, die die Hebebühne bei einem Defekt der Tragmutter außer Betrieb setzt. Betrachten Sie zum Verständniss die beiden nachstehenden Abbildungen (Abb. 31 & Abb. 32). Die Abb. 31 & Abb. 32 zeigen die Anordnung der Tragmutter bzw. der Sicherheitsmutter mit dem zwischen beiden Muttern liegenden Auffahrwinkel. -
Seite 29: Tragmutter-Verschleißprüfung
C 2.30 Tragmutter-Verschleißprüfung Für die Tragmutter-Verschleißprüfung wird eine Prüfmutter mit Trapezgewinde (Tr.40x5) benötigt. Diese ist als Sonderzubehör erhältlich (Bestellnummer folgt). Säulenabdeckband entfernen, bis die Tragmutter im Hubwagen sichtbar ist. Hubwagen mit entsprechendem Hebel nach oben drücken und halten. Prüfmutter auf die Spindel stecken, nach links drehen, bis diese auf der Tragmutter aufsitzt Hubwagen wieder nach unten lassen. -
Seite 30: Einspindelmaß Einer Neuen Sicherheitsmutter
C 2.30 Einspindelmaß einer neuen Sicherheitsmutter Bei dem Tausch der Sicherheitsmutter muss der Abstand zwischen Unterkante des Hubwagens und der Unterkante der Sicherheitsmutter mindestens 30 mm betragen. Siehe Abbildung 34. Abb. 34... -
Seite 31: Verhalten Im Störfall
C 2.30 Verhalten im Störfall Motor arbeitet nicht • Die Elektroenergiezufuhr einschl. der Schutzschalter überprüfen. • Weiter ist der feste Anschluss aller Kabel zu kontrollieren • Analoge- Wegmessaufnehmer überprüfen Motor arbeitet, die Hebebühne hebt nicht • Die zulässige max. Hublast ist überschritten. •... - Seite 32 C 2.30...
-
Seite 33: Erstinbetriebnahme Durch Einen Sachkundigen
____________________________________________ ACHTUNG: Bitte den unten vorbereiteten Nachweis der ersten Inbetriebnahme durch einen Sachkundigen an den Hersteller zurückschicken, damit die GARANTIEANSPRÜCHE Gültigkeit haben. Abtrennen und an Weber GmbH, Sülzbach 1, 37293 Herleshausen, Germany, Fax +49 (0) 5654-794 senden oder faxen _________________________________________________________________________________________ NACHWEIS DER ERSTEN INBETRIEBNAHME DURCH EINEN SACHKUNDIGEN FÜR... - Seite 34 C 2.30...
- Seite 35 C 2.30 Prüfbuch für Weber Zweisäulen-Hebebühne Modell: C 2.30 Version 1.0 Stand: Januar 2018 www.weber-werke.de Weber GmbH Sülzbach 1 D-37293 Herleshausen Tel: +49 (0) 5654 / 343 Fax: +49 (0) 5654 / 794 info@Weber-Werke.de...
- Seite 36 C 2.30 Erste Inbetriebnahme durch einen Sachkundigen Die Hebebühne Typ Weber C 2.30, Baujahr__________, Serien-Nr.______________________________ wurde am ________________ einer Prüfung auf Betriebsbereitschaft unterzogen. Dabei wurden nachfolgende Schwerpunkte überprüft: • Ordnungsgemäße Befestigung der Hebebühne mit Schwerlastankern. (lt. Betreiber erfüllt der Werkstattboden die Fundamenteigenschaften gem. Bedienungsanleitung) •...
-
Seite 37: Protokoll / Regelmäßige Sicherheitsprüfung
C 2.30 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber C 2.30 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □... - Seite 38 C 2.30 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber C 2.30 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □...
- Seite 39 C 2.30 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber C 2.30 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □...
- Seite 40 C 2.30 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber C 2.30 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □...
- Seite 41 C 2.30 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber C 2.30 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □...
- Seite 42 C 2.30 Protokoll / Regelmäßige Sicherheitsprüfung Aufstellungsort Hebebühne _________________________________ Typ / Modell: Weber C 2.30 _________________________________ Baujahr: ___________________________ _________________________________ Ser.-Nr.: ________________________________ Prüfschritt Mangel Nach- Bemerkung Ordnung prüfung □ □ □ Kurzanleitung Bedienung _________________________ □ □ □ Warnkennzeichen _________________________ □ □...
