Ein roter oder grauer Kreis mit einem diagonal
verlaufenden Balken, möglicherweise mit einem
schwarzen grafischen Symbol, weist darauf hin, dass eine
Handlung unterlassen oder beendet werden muss.
Ein Nichtbeachten dieser Sicherheitshinweise kann
Fehlfunktionen oder Sachschäden zur Folge haben.
Tipps und Ratschläge zum Erleichtern der Arbeit.

1.3 Zielgruppe

Diese Montage- und Betriebsanleitung richtet sich an professionelle
sowie nicht professionelle Benutzer.
2. Produkteinführung

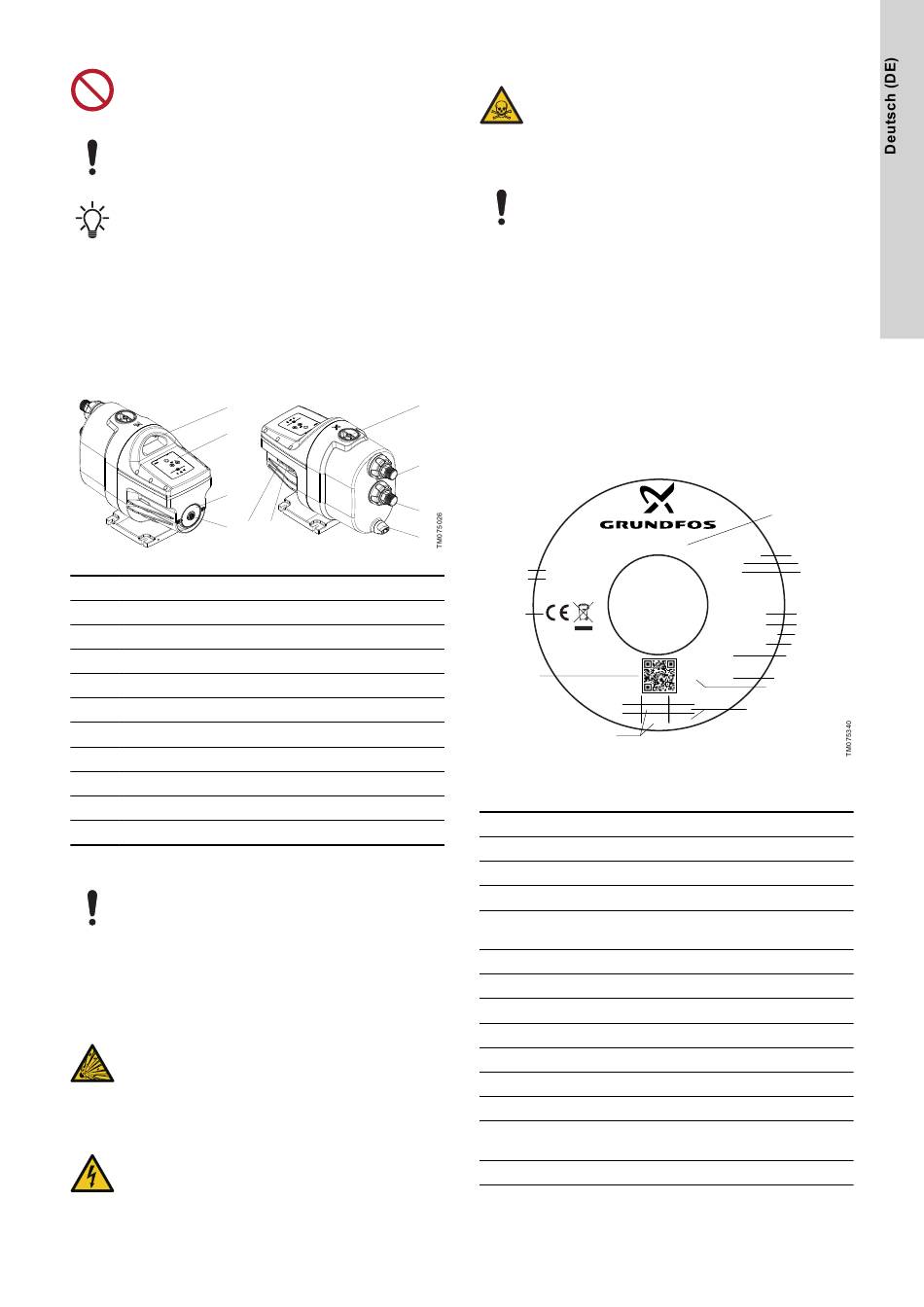

2.1 Produktbeschreibung SCALA 1

1
2
3
10
4
Pos. Beschreibung
1 Tragegriff
2 Bedienfeld
3 Typenschild
4 Stopfen für den Zugang zur Pumpenwelle
5 Einfüllstopfen
6 Auslassanschluss
7 Einlassanschluss
8 Entleerungsstopfen
9 Externer Eingangsanschluss
10 Doppelanschluss
2.2 Bestimmungsgemäße Verwendung
Verwenden Sie das Produkt nur gemäß den in dieser
Montage- und Betriebsanleitung angegebenen
Spezifikationen.
Das Produkt ist für die Druckerhöhung von sauberem Wasser in
Hauswasseranlagen bestimmt.
2.3 Fördermedien
GEFAHR
Explosionsgefahr
Tod oder schwere Körperverletzungen
‐
Verwenden Sie die Pumpe niemals zum Fördern
brennbarer Medien wie zum Beispiel Dieselkraftstoff,
Benzin oder ähnlicher Flüssigkeiten. Das Produkt darf
nur für Wasser verwendet werden.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Verwenden Sie das Produkt niemals zum Fördern
aggressiver Medien. Das Produkt darf nur für Wasser
verwendet werden.
5
6
7
9
8
WARNUNG
Giftstoff
Tod oder schwere Körperverletzungen
‐
Verwenden Sie das Produkt niemals zum Fördern
giftiger Medien. Das Produkt darf nur für Wasser
verwendet werden.
Wenn das Wasser Sand, Schutt oder andere
Verunreinigungen enthält, besteht das Risiko, dass die
Pumpe verstopft und beschädigt wird. Installieren Sie ein
Filter auf der Zulaufseite oder verwenden Sie einen
schwimmenden Schmutzfänger, um die Pumpe zu
schützen.
Das Produkt ist für saubere, dünnflüssige, nicht aggressive und
nicht explosive Medien ohne Feststoffe und Fasern geeignet.
Das Produkt ist für Süßwasser mit einem maximalen Chlorgehalt
von 300 ppm und einem Gehalt an freiem Chlor unter 1 ppm
ausgelegt.
Beispiele für Fördermedien:
• Trinkwasser
• Regenwasser

2.4 Identifikation

2.4.1 Typenschild für SCALA1
DK-8850 Bjerringbro Denmark
SCALA1 3-35
Model A
13
14 1x230 V 50Hz
Made in Hungary
15
16
I(A)
Min. 0,01
Max.
3,3
17
Beispielhaftes Typenschild
Pos.
1
2
3
4
5
6
7
8
9
10
11
12
13
1
PN 99530404
2
SN 00001
3
PC 19 36
4
35 m
Hmax 5
20 m
Hnom 6
3 m /h
Qnom 3 7
55 °C
8
T.amb.max
IP X4D 9
Tliq.max/Psyst.max:
45°C/0.8Mpa
10
11
P1(W)
1,5 12
750
Beschreibung
Typenbezeichnung
Produktnummer
Seriennummer
Produktionscode (Jahr und
Woche)
Max. Förderhöhe
Nennförderhöhe
Nennförderstrom
Max. Umgebungstemperatur
Schutzart
Max. Betriebsdruck
Max. Flüssigkeitstemperatur
Minimale und maximale
Bemessungsleistung
Modell
