9.1.2 Herstellen einer Verbindung mit Grundfos GO Remote
Bevor Sie das Produkt mit Grundfos GO Remote verbinden,
müssen Sie die App Grundfos GO Remote auf Ihr Smartphone oder
Tablet herunterladen. Die App ist kostenlos für iOS- und Android-
Geräte verfügbar.
1.
Öffnen Sie Grundfos GO Remote auf Ihrem Gerät.
Vergewissern Sie sich, dass Bluetooth aktiviert ist.
Zum Herstellen einer Bluetooth-Verbindung muss sich Ihr
Gerät in der Nähe des Produkts befinden.
2.
Tippen Sie auf die Bluetooth-Schaltfläche VERBINDEN in
Grundfos GO Remote.
3.
Drücken Sie auf die Verbinden-Taste am Bedienfeld. Die blaue
LED über der Verbindungstaste blinkt, bis Ihr Gerät verbunden
ist. Sobald die Verbindung hergestellt wurde, leuchtet die LED
dauerhaft.
Grundfos GO Remote lädt dann die Daten für das Produkt.

9.2 Experteneinstellungen

Mit Grundfos GO Remote App können Sie zusätzliche Bedingungen
für den Pumpenbetrieb aktivieren.
9.2.1 Externes Eingangssignal
Diese Pumpe ermöglicht den Anschluss eines externen Eingangs
als zusätzliche Bedingung für den Pumpenbetrieb.
Der externe Eingang kann in den folgenden Situationen vorteilhaft
sein:
Pegelschalter in einem Dachtank, der die Pumpe anhält, wenn
der Tank voll ist
Einlassdruckschalter, der die Pumpe bei erhöhtem
Einlassdruck anhält
Feuchtigkeitsermitlung bei Bewässerungsanwendungen, damit
die Pumpe nur läuft, wenn der Boden trocken ist.
Der externe Eingang muss ein 24V-Digitaleingang sein. Er wird
durch die Öffnung im Pumpengehäuse angeschlossen. Die
Kabellänge ist auf 30 m beschränkt.
Der externe Eingang kann nur über die Grundfos GO
Remote App eingerichtet werden.
Weitere Informationen
5.2.2 Maximaler Entnahmepunkt

9.2.1.1 Einrichten eines externen Eingangs

WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
Schalten Sie die Stromversorgung ab, bevor Sie
Arbeiten am Produkt beginnen. Stellen Sie sicher, dass
die Stromversorgung nicht versehentlich wieder
eingeschaltet werden kann.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
Der Schutzleiter (PE) der Steckdose muss an den
Schutzleiter der Pumpe angeschlossen werden. Der
Stecker muss über das gleiche Schutzleitersystem
verfügen wie die Steckdose.
Der elektrische Anschluss muss von einer Elektrofachkraft
in Übereinstimmung mit den örtlich geltenden Vorschriften
vorgenommen werden.
Ein defektes Stromkabel darf nur vom Hersteller, einem
von ihm anerkannten Servicepartner oder von Personen
mit entsprechenden Qualifikationen ausgetauscht werden.
Vergewissern Sie sich, dass die elektrische Installation für
den Bemessungsstrom [A] des Produkts ausgelegt ist.
Siehe Typenschild des Produkts.
2
1
3
4

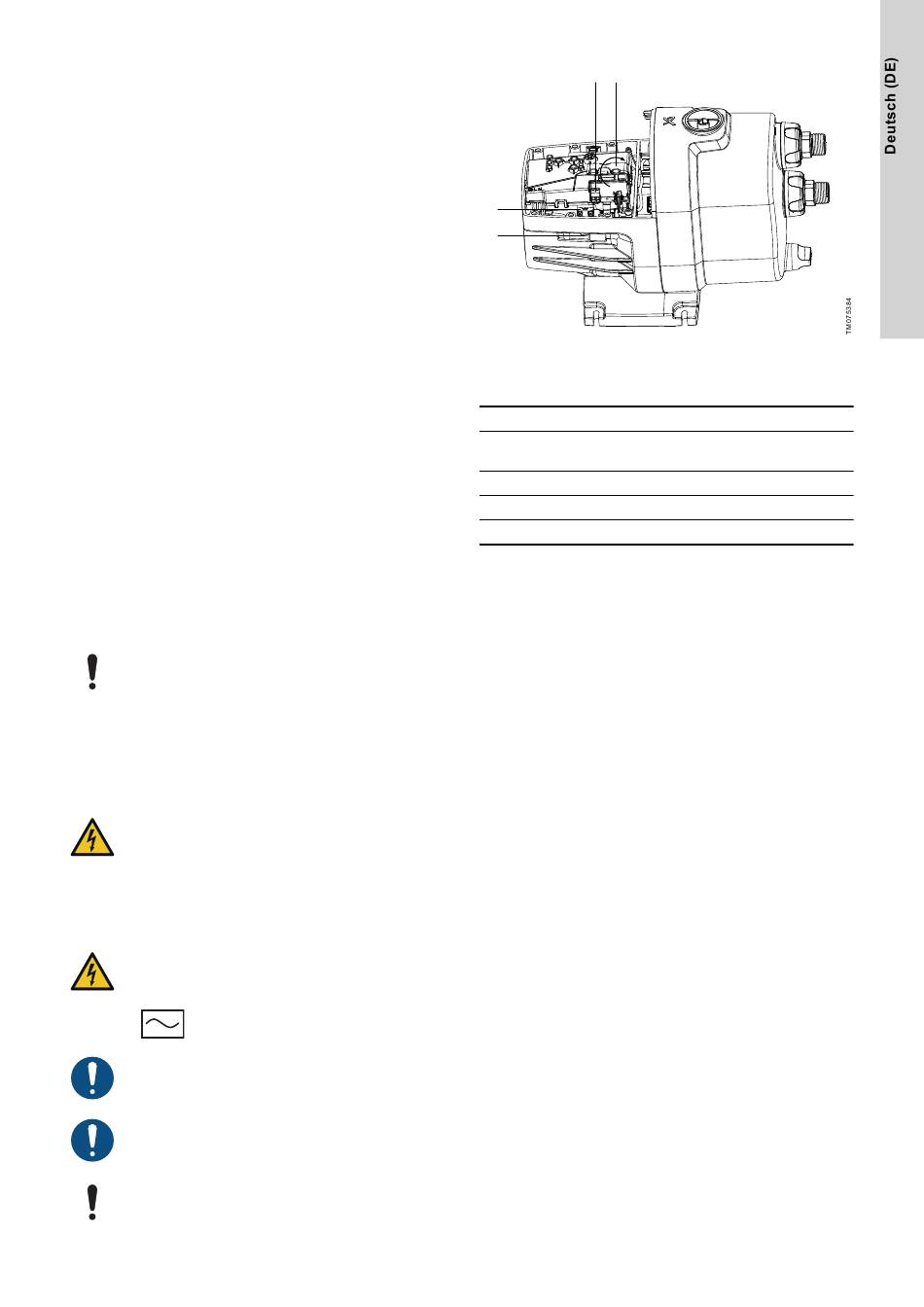

Anschließen des externen Eingangs
Pos.
1
2
3
4
1.
Entfernen Sie die Schrauben und heben Sie die
Pumpenabdeckung an.
2.
Öffnen Sie den Deckel der Leiterplattenabdeckung.
3.
Ziehen Sie das Stromkabel durch die Kabelverschraubung und
die Zugentlastung.
4.
Schließen Sie es an die Klemmen an.
5.
Ziehen Sie die Zugentlastung fest, um das Kabel in Position zu
halten.
6.
Schließen Sie den Deckel.
7.
Setzen Sie die Pumpenabdeckung wieder auf und ziehen Sie
die Schrauben fest.
8.
Schalten Sie die Pumpe ein und verbinden Sie diese mit der
Grundfos GO Remote App.
Beschreibung
Deckel auf der
Platinenabdeckung
Klemmen
Kabelklemme
Kabelverschraubung
