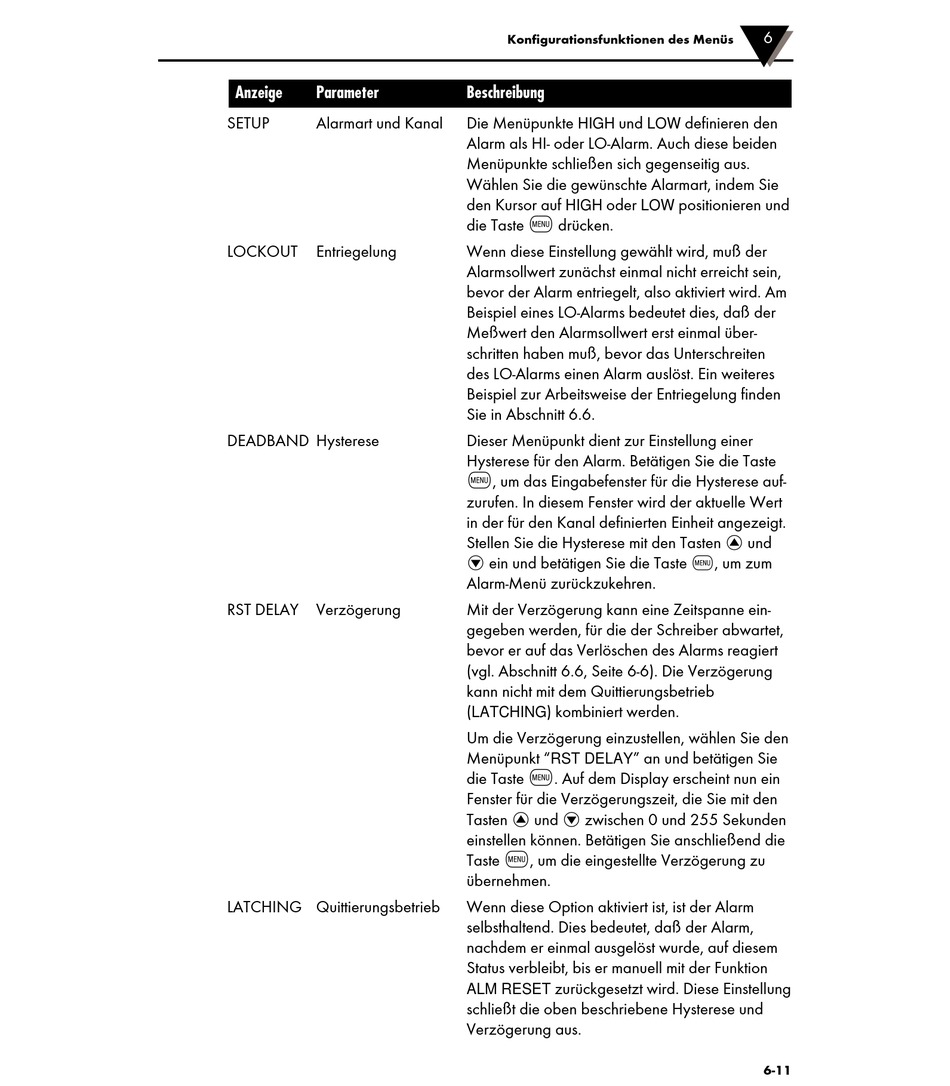

Omega RD820 Handbuch Seite 47

Anzeige Parameter
SETUP Alarmart und Kanal
LOCKOUT Entriegelung
DEADBAND Hysterese
RST DELAY Verzögerung
LATCHING Quittierungsbetrieb
Konfigurationsfunktionen des Menüs
Beschreibung
Die Menüpunkte und
HIGH
Alarm als HI- oder LO-Alarm. Auch diese beiden
Menüpunkte schließen sich gegenseitig aus.
Wählen Sie die gewünschte Alarmart, indem Sie
den Kursor auf oder
HIGH LOW
c
die Taste drücken.
Wenn diese Einstellung gewählt wird, muß der
Alarmsollwert zunächst einmal nicht erreicht sein,
bevor der Alarm entriegelt, also aktiviert wird. Am
Beispiel eines LO-Alarms bedeutet dies, daß der
Meßwert den Alarmsollwert erst einmal über-
schritten haben muß, bevor das Unterschreiten
des LO-Alarms einen Alarm auslöst. Ein weiteres
Beispiel zur Arbeitsweise der Entriegelung finden
Sie in Abschnitt 6.6.
Dieser Menüpunkt dient zur Einstellung einer
Hysterese für den Alarm. Betätigen Sie die Taste
c
, um das Eingabefenster für die Hysterese auf-
zurufen. In diesem Fenster wird der aktuelle Wert
in der für den Kanal definierten Einheit angezeigt.
Stellen Sie die Hysterese mit den Tasten d und
e ein und betätigen Sie die Taste c, um zum
Alarm-Menü zurückzukehren.
Mit der Verzögerung kann eine Zeitspanne ein-
gegeben werden, für die der Schreiber abwartet,
bevor er auf das Verlöschen des Alarms reagiert
(vgl. Abschnitt 6.6, Seite 6-6). Die Verzögerung
kann nicht mit dem Quittierungsbetrieb
( ) kombiniert werden.
LATCHING
Um die Verzögerung einzustellen, wählen Sie den
Menüpunkt " " an und betätigen Sie
RST DELAY
c
die Taste . Auf dem Display erscheint nun ein
Fenster für die Verzögerungszeit, die Sie mit den
Tasten d und e zwischen 0 und 255 Sekunden
einstellen können. Betätigen Sie anschließend die
c
Taste , um die eingestellte Verzögerung zu
übernehmen.
Wenn diese Option aktiviert ist, ist der Alarm
selbsthaltend. Dies bedeutet, daß der Alarm,
nachdem er einmal ausgelöst wurde, auf diesem
Status verbleibt, bis er manuell mit der Funktion
zurückgesetzt wird. Diese Einstellung
ALM RESET
schließt die oben beschriebene Hysterese und
Verzögerung aus.
6
definieren den
LOW
positionieren und
6-11
