2.2.2 Eingangsverdrahtung

Die Eingangsklemmen sind die mit
beschrifteten Klemmen in der unteren Klemmenreihe und je nach
Eingangsmodul unterschiedlich beschriftet. Thermoeelement- sowie
Spannungs- und Stromeingänge verfügen über drei Klemmen, die
mit für die Abschirmung sowie mit
SCR
und für die Minusklemme beschriftet sind. Eingangsmodule für
IN-
Pt100 sind zusätzlich mit zwei Klemmen für die Sensorspeisung
ausgestattet, die mit
bezeichnet sind. Temperatur/Feuchte-Eingänge schließlich sind
farbcodiert.
Thermoelement
SCR
1. Beachten Sie die Polarität der Eingänge.
2. Bei nicht galvanisch getrennten Eingängen liegen
die Minus-Klemmen der beiden Eingänge auf
Massepotential des Schreibers. Die Abschirmung
ist mit der Erdungsklemme verbunden.
3. Achten Sie unbedingt darauf, daß die Eingangs-
signale dem verwendeten Modul entsprechen,
anderenfalls kann das Modul beschädigt werden.
CHANNEL A
für die Plus- und
EX+
SCR IN- IN+
Spannung/Strom
Schwarz Weiß Rot Grün
IN- IN+ EX+ EX- SCR BLK WHT RED GRN
Pt100
Pt100 Temperatur/Feuchte

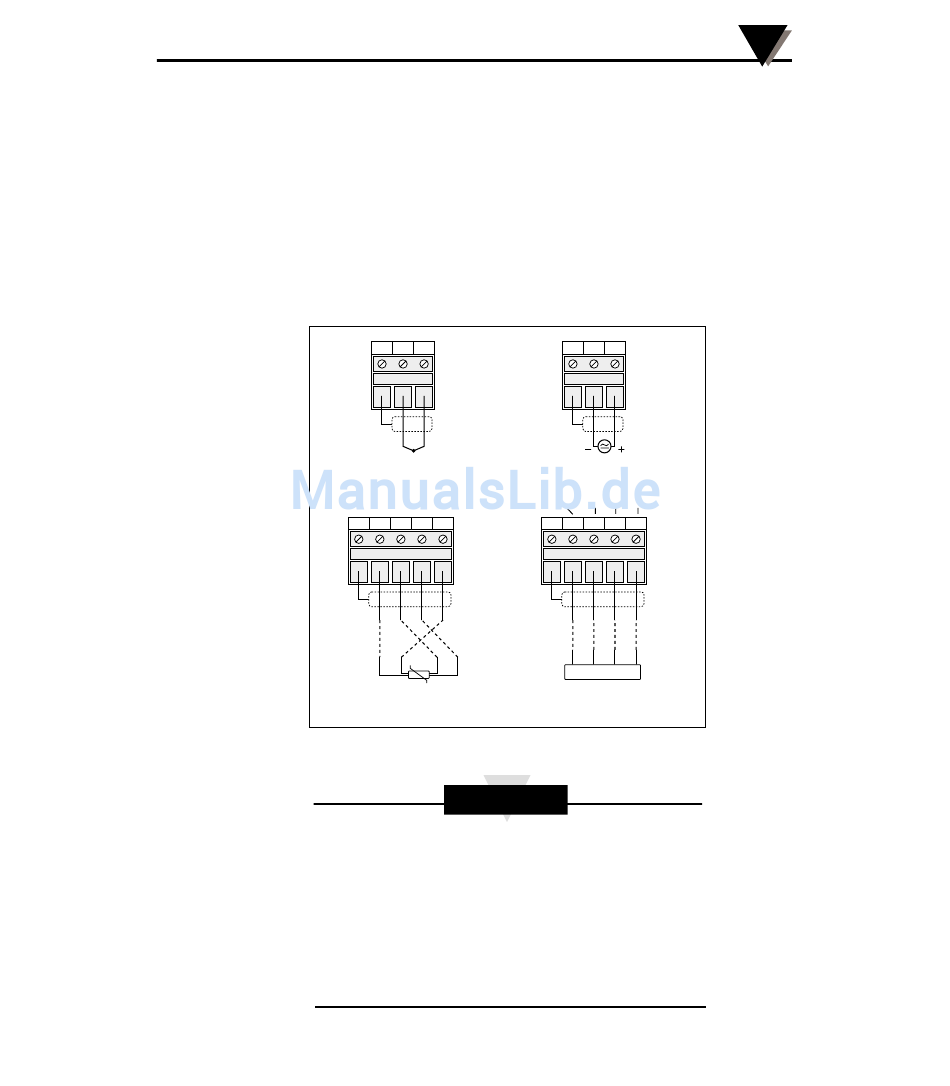

Abbildung 2-3 Eingangsklemmen
ANMERKUNG
Vorbereitungen
und
CHANNEL B
für die Plus-Klemme
IN+
für die Minusklemme
EX-
SCR IN- IN+
Sensor
2
2-3
