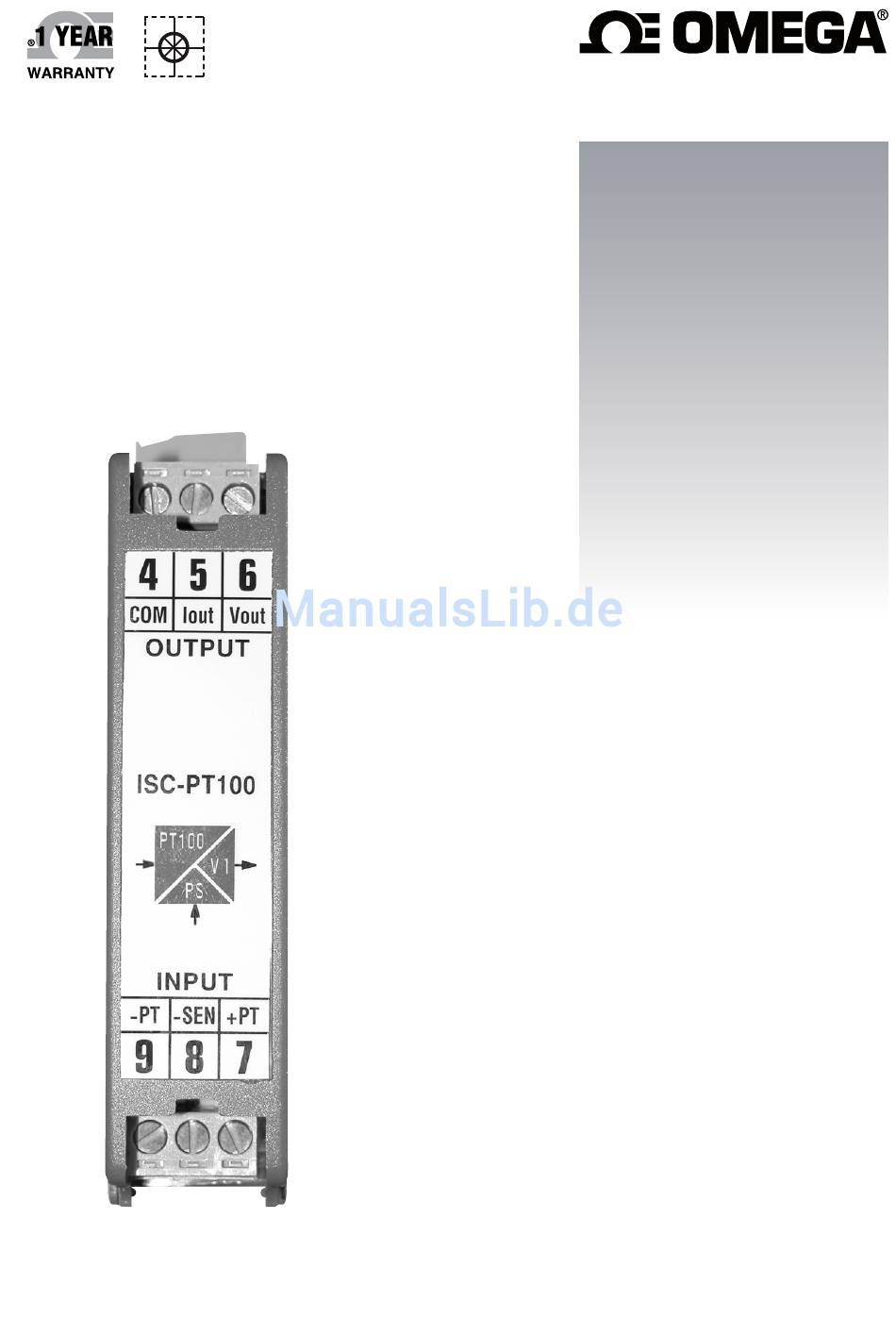

- Seite 1 Handbuch Online-Webshop omega.de E-Mail: info@omega.de Aktuelle Handbücher: www.omegamanual.info ISC-PT100 Messumformer für Pt100 Widerstandsfühler mit 2- und 3- Drahtanschluss mit 3-facher galvanischer Trennung ISC-PT100 / 10.2003...
- Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen...
-
Seite 3: Inhaltsverzeichnis
Index Allgemeine Informationen ..............4 Kurzanleitung ..................5 Anschluss der Spannungsversorgung ..........5 Einstellungen ................... 6 Abmessungen und Anschlüsse .............. 9 Technische Daten ................. 10 Eingangssignal ................10 Ausgangssignal ................10 Spannungsversorgung ..............10 Allgemeine Merkmale ..............11 Galvanische Trennung ..............11 Mechanische Kennwerte und Abmessungen ......... -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Die galvanisch getrennten Messumformer der ISC-Serie dienen zur Umsetzung von Prozesssignalen, Temperaturen und anderen elektrischen Signalen auf ein standardisiertes Strom- oder Spannungssignal. Gleichzeitig erfolgt eine galvanische Trennung von Eingang, Ausgang und Versorgung. Neben der galvanischen Trennung zeichnen sich ISC-Messumformer durch ihre ausgezeichnete Genauigkeit und kurze Ansprechzeiten aus. -
Seite 5: Kurzanleitung
Kurzanleitung Die Frontabdeckung der ISC Messumformer kann nach unten hin geöffnet werden und gibt den Zugang zu Abgleich- potentiometern und Brücken zur Einstellung der Eingangs- und Ausgangsbereiche frei. Um die Abdeckung herunterzuklappen, drücken Sie wie in Abbildung 1 gezeigt oben auf die Seiten der Abdeckung, in der Nähe der Ausgangsklemmen. -
Seite 6: Einstellungen
Einstellung der Signalbereiche Zur Einstellung der Signalbereiche für Eingang und Ausgang wählen Sie zunächst die gewünschten Bereiche mit den Brücken wie aus der Abbildung ersichtlich und fahren Sie anschließend mit dem Bereichsabgleich fort wie auf Seite 8 beschrieben. Brücken zur Einstellung Abbildung 3 des Ausgangssignals Frontansicht mit... - Seite 7 -50°C bis +150°C Genauigkeit: 0,4°C Unterer Bereichsgrenzwert: -50°C / +75°C Max. Bereichsgrenzwert: -50°C / +150°C Erweiterter Messbereich bis -65°C Erweiterter Messbereich bis +170°C *Dabei ist der thermische Drift nicht berücksichtigt. 0°C bis +100°C Genauigkeit: 0,2°C Unterer Bereichsgrenzwert: 0°C / +50°C Oberer Bereichsgrenzwert: 0°C / +100°C Erweiterter Messbereich bis -10°C Erweiterter Messbereich bis +120°C...
- Seite 8 0°C bis +450°C Genauigkeit: 0,9°C Unterer Bereichsgrenzwert: 0°C / +300°C Oberer Bereichsgrenzwert: 0°C / +450°C Erweiterter Messbereich bis -50°C Erweiterter Messbereich bis +500°C *Dabei ist der thermische Drift nicht berücksichtigt. Beispiel für die Einstellung: 0/100°C sollen 0/10 V DC entsprechen 1.
-
Seite 9: Abmessungen Und Anschlüsse
Abmessungen und Anschlüsse Sonderbreite für Modelle mit AC-Spannungsversorgung Spannungs- versorgung 9 mm 9 mm 93 mm 93 mm 22,5 mm 37 mm 110 mm DC-Spannungsversorgung AC-Spannungsversorgung INPUT INPUT -PT -SEN +PT -PT -SEN +PT COM Iout Vout COM Iout Vout Pt100, Pt100, OUTPUT... -
Seite 10: Technische Daten
Technische Daten: ISC-Pt100 Modelle Eingangssignal Eingangssignal Pt100 / Widerstandsfühler (Alpha = 0,00385) 2-Drahtsysteme 3-Drahtsysteme Kompensation des Leitungswiderstands 10 Ohm Gesamt-Temperaturbereich -50°C bis +600°C Einstellbare Temperaturbereiche 0 bis 600°C 0 bis 450°C 0 bis 300°C 0 bis 200°C 0 bis 100°C -50°C bis +150°C... -
Seite 11: Allgemeine Merkmale
Allgemeine Merkmale Genauigkeit < 0,2% des Endwerts Optimiert für 12-Bit-Systeme Linearität < 0,1% des Endwerts Temperaturdrift < 250 ppm/°C Ansprechzeit < 250 ms für 90% des Endwerts Bandbreite 3 Hz (-3 dB) Elektrische Anschlüsse Steckbare Schraubklemmen Maximaler Leiterquerschnitt 2,5 mm Schutzart IP30 Betriebstemperatur... -
Seite 12: Sicherheitshinweise, Warnungen Und Anmerkungen
Sicherheitshinweise, Warnungen und Anmerkungen Installation Sicherheitshinweise Installation und Bedienung dieses Gerät dürfen nur von qualifiziertem Personal ausgeführt werden. Der Messumformer ist weder mit einem Netzschalter noch mit einer internen Sicherung ausgestattet. Es nimmt den Betrieb sofort nach Anliegen der Spannungsversorgung auf. Bei der Installation ist ein separater Schalter für die Spannungsversorgung sowie eine Sicherung vorzusehen. - Seite 13 Spannungsversorgung Die Spannungsversorgung ist an die Klemmen 1, 2 und 3 anzuschließen wie beschrieben. Die Kennwerte der Spannungsversorgung müssen mit den Angaben auf dem Typenschild übereinstimmen. Bitte vergewissern Sie sich, dass das Gerät an eine Versorgung mit der korrekten Spannung and Frequenz angeschlossen ist. Schließen Sie das Gerät nicht an Leitungen an, die bereits voll ausgelastet sind oder die zur Versorgung von häufig geschalteten oder induktiven Lasten ver- wendet werden.
-
Seite 14: Garantiebedingungen
Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind. - Seite 15 Für Ihren gesamten Bedarf der Mess- und Regeltechnik OMEGA … Ihr Partner Online-Webshop www.omega.de TEMPERATUR Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör Leitungen: für Thermoelemente, Pt100 und Thermistoren Kalibriergeräte und Eispunkt-Referenz Schreiber, Regler und Anzeiger Infrarot-Pyrometer DRUCK UND KRAFT Dehnungsmessstreifen, DMS-Brücken Wägezellen und Druckaufnehmer...
