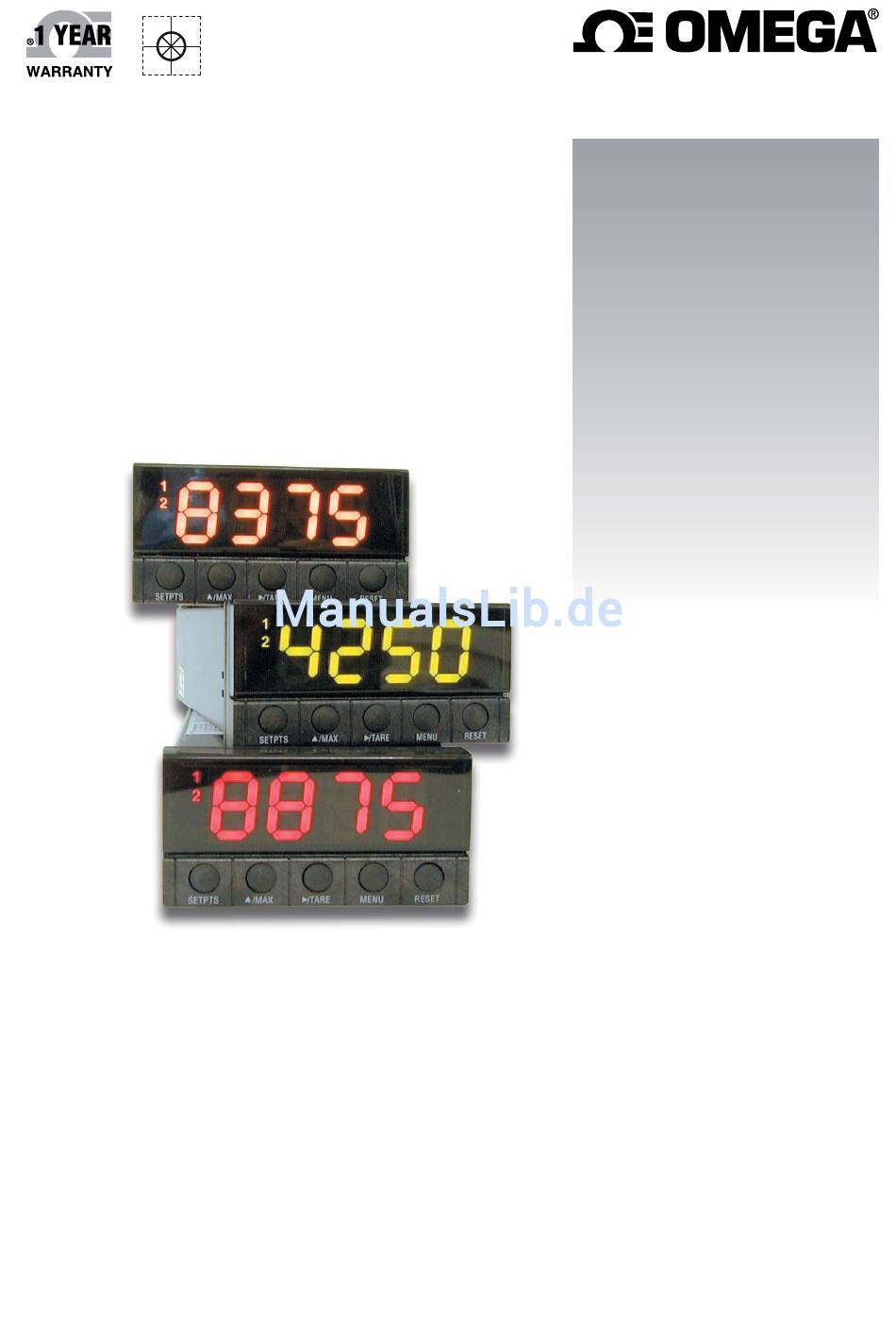

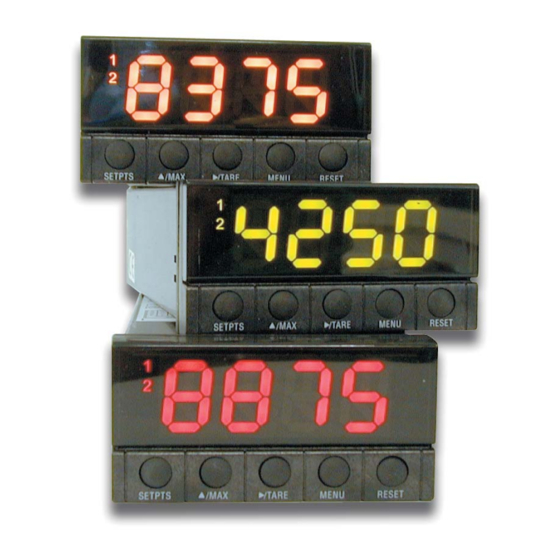

- Seite 1 Handbuch Online-Webshop omega.de E-Mail: info@omega.de Aktuelle Handbücher: www.omegamanual.info INFCP Messgerät für Prozessmesssignale...
- Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen...
-
Seite 3: Allgemeine Beschreibung
- Meßbereiche 0 - 100 mV, ±50 mV, 0 - 10 V, ±5 V, 0 - 20 mA und 4 - 20 mA - Aufnehmerversorgung 24 V/25 mA, 12 V/50 mA, 10 V/120 mA oder 5 V/60 mA (bei INFCP-4xx max. 30 mA) - DIN-Gehäuse 96 x 48 mm... -
Seite 4: Inhaltsverzeichnis
Ausschnitt und fixieren Sie das Gehäuse mit den beiliegenden Befestigungsteilen. 2.0 Sicherheitsbestimmungen Meßsignaleingang und Analogausgang sind beim Modell INFCP-xx1 nicht galvanisch getrennt. Falls die Gerätereihe INFCP-xx1 an einen Aufnehmer angeschlossen wird, bei dem der Signalausgang auf einem hohen Potential liegt, liegt dieses Potential ebenfalls am Analog GND an. -
Seite 5: Konformitätserklärung
TB2-8 bei Modell INFCP nicht belegt TB5-1 + Analogausgang 0 - 10 V galv. getrennt (Klemmblock ist nur bei der Ausführung INFCP-xx2 vorhanden) TB5-2 + Analogausgang 0/4 - 20 mA galv. getrennt (Klemmblock ist nur bei der Ausführung INFCP-xx2 vorhanden) TB5-3 Analogausgang GND galv. -
Seite 6: Hardware-Einstellung Der Aufnehmerversorgung Und Des Meßsignales
4.0 Hardware-Einstellung der Aufnehmerversorgung und des Meßsignales Der DIP-Schalter S1 befindet sich auf der Rückseite des Gerätes. Mit Hilfe des DIP-Schalters S1 wird die Aufnehmerversorgung und das Meßsignal eingestellt. Die Einstellung kann ohne Ausbau des Gerätes erfolgen. C = Closed (Schalter unten) O = Open (Schalter oben) Funktion Aufnehmerversorgung intern 5/10/12 V... -
Seite 7: Direktanschluß Eines Mv Oder V Meßsignals
6.1 Direktanschluß eines mV oder V Meßsignals Relais 1 Relais2 Tarier- eingang ∼ 1 2 3 4 5 6 7 8 + Meßsignal – Meßsignal mV/V 6.2 Anschluß Potentiometer/3-Draht-Aufnehmer mit Aufnehmervers. 5/10/12 V und Spannungsausgang Beim Anschluß eines Potentiometers ergibt die Relais 1 Relais2 Aufnehmerversorgung... -
Seite 8: Anschluß Dms- Und 4-Draht-Aufnehmer Mit Spannungsausgang
6.4 Anschluß DMS- und 4-Draht-Aufnehmer mit Spannungsausgang Relais 1 Relais2 Tarier- eingang ∼ 1 2 3 4 5 6 7 8 – Meßsignal GND Aufnehmer + Aufnehmervers. 5/10/12 V + Meßsignal mV/V Bei extern versorgten DMS- oder 4-Draht-Aufnehmern die Aufnehmerversorgung TB2 Pin 1 und 2 nicht anschließen und die Aufnehmer extern versorgen. -
Seite 9: Anschluß 2-Draht-Aufnehmer Mit Aufnehmervers. 24 V Und Stromausgang 0/4 - 20 Ma
6.7 Anschluß 2-Draht-Aufnehmer mit Aufnehmervers. 24 V und Stromausgang 0/4 - 20 mA Relais 1 Relais2 Tarier- eingang ∼ 1 2 3 4 5 6 7 8 + Aufnehmervers. 24 V + Meßsignal 6.8 Anschluß 3-Draht-Aufnehmer mit Aufnehmervers. 5/10/12 V und Stromausgang 0/4 - 20 mA Relais 1 Relais2... -
Seite 10: Anschluß Der Versorgungsspannung 230/115 Vac Bzw. 9 - 32Vdc Geräten
Schutzleiter muß angeschlossen werden Schutzleiter DC-Geräte 9...32 VDC + 9...32 V 8.0 Anschluß galv. nicht getrennter Analogausgang INFCP-xx1 0/4 – 20 mA bzw. 0 – 10 V Relais 1 Relais2 Der Analogausgang 0 – 10 V bzw. 0/4 – 20 mA ist nur bei... -
Seite 11: Anschluß Der Relaisausgänge
MAX-Taste wird der Zahlenwert eingestellt. Mit der SETPTS-Taste wird Grenzwert 1 gespeichert. Es erscheint kurzzeitig SP2, Grenzwert 2 wird in der gleichen Weise wie Grenzwert 1 eingestellt. Erfolgt ca. 15 sec. keine Eingabe, geht INFCP in die normale Anzeigenfunktion zurück. -10-... -
Seite 12: Programmierung
F.FFF Position des Dezimalpunktes Der Dezimalpunkt hat keinerlei Einfluß auf die Auflösung des INFCP, er dient lediglich zur korrekten Darstellung der angezeigten physikalischen Einheit. Der eingestellte Dezimalpunkt erscheint nach dem Drücken der TARE-Taste in der Anzeige, mit der MAX-Taste wird der Dezimalpunkt an die gewünschte Stelle verschoben. - Seite 13 Programmpunkt RD.S.O (Reading Scale und Offset), Skalierung der Anzeige. Methode 1: Das Meßsignal liegt während der Skalierung z.B. von einem Kalibrator oder einem Aufnehmer aktiv Beispiel: Ein anliegendes Meßsignal ca. 0 - 10 V soll einer Anzeige von 0 - 8500 entsprechen. Menü...
-
Seite 14: Rd.s.o (Reading Scale Und Offset), Skalierung Der Anzeige Ohne Anliegendes Meßsignal
Reading 2 wird abgespeichert. Durch einmaliges Drücken der RESET-Taste kann der Programmpunkt RD.S.O nochmals aufgerufen werden. Evt. angezeigter Dezimalpunkt hat keinerlei Einfluß auf die Skalierung. Dezimalpunkte dienen bei der Gerätereihe INFCP lediglich zur korrekten Darstellung der physikalischen Einheit. Bei IN1 1 (INPUT 1) und IN 2 (INPUT 2) einzugebende Werte. Die angegebenen Werte beziehen sich auf die Einstellung der internen Auflösung R2=4 (siehe nächster Programmpunkt RD.CF). -
Seite 15: Rd.cf Aktivieren Der Autotarierfunktion, Einstell. Der Internen Auflösung
Programmpunkt RD.CF Reading Configuration, Aktivieren der Autotarierfunktion und Einstellung der internen Auflösung. Menü Auswahl Beschreibung RD.CF R1=T Autotarierfunktion aktiv RD.CF R1=N Autotarierfunktion inaktiv RD.CF R2=0 Interne Auflösung bei unipolaren Spannungseingängen 1 µV, bei bipolaren Eingängen 5 µV RD.CF R2=1 Interne Auflösung bei unipolaren Spannungseingängen 2 µV, bei bipolaren Eingängen 10 µV RD.CF R2=2 Interne Auflösung bei unipolaren Spannungseingängen 3 µV, bei bipolaren Eingängen 15 µV... -
Seite 16: Colr (Color) Displayfarbe Rot Grün Oder Orange
Durch einmaliges Drücken der RESET-Taste wird der vorherige Programmpunkt nochmals aufgerufen, durch 2-maliges Drücken der RESET-Taste nacheinander wird die Programmierung abgebrochen. ____ Einstellung ab Werk Programmpunkt S1 CF (Setpoint 1 Configuration), Funktion des Grenzwertes 1. Programmpunkt erscheint nur bei Modell INFCP-x1x Menü Auswahl Beschreibung S1.CF S.1=A... -
Seite 17: S1.Db (Setpoint 1 Deadband), Einstellung Hysterese Grenzwert
Programmpunkt S1.DB (Setpoint 1 Deadband), Einstellung Hysterese Grenzwert 1 (nur bei Modell INFCP-x1x) Menü Auswahl Beschreibung S1.DB 0...9999 Hysterese für Grenzwert 1 in Digit Mit der TARE- und MAX-Taste wird die Hysterese eingestellt. Mittels der TARE-Taste wird die blinkende Ziffer verschoben, mit der MAX-Taste wird der Zahlenwert eingestellt. -
Seite 18: Ot.s.o (Output Scale Und Offset), Zuordnung Der Anzeige Zum Analogausgang
Programmpunkt OT.S.O (Output Scale und Offset), Zuordnung der Anzeige zum Analogausgang. Programmpunkt erscheint nur bei Modell INFCP-xx1/2 Zuordnung der Anzeige zum Analogausgang Beispiel 1: Anzeige 0 - 1500 entspricht Analogausgang 0 - 10 V, Beispiel 2: Anzeige 0 - 8000 entspricht Analogausgang 4 - 20 mA. -
Seite 19: M.rst (Manual Reset), Komp. Abweichung Vom Sollwert Bei P-Regelfunk. Des Analogausg
Programmpunkt M.RST (Manual Reset), Kompensierung der Abweichung vom Sollwert bei der P-Regelfunktion des Analogausgangs. Dieser Programmpunkt erscheint nur bei Modell INFCP-xx1 und der Einstellung O.3=P. Als Wert wird die ermittelte Abweichung vom Meßwert zum Grenzwert 1 (Sollwert) programmiert Menü Auswahl Beschreibung M.RST... -
Seite 20: Menü In Der Übersicht
Displayfarbe rot COLR AMbR Displayfarbe orange COLR Displayfarbe grün S1 CF, Funktion des Grenzwertes 1. Programmpunkt erscheint nur bei Modell INFCP-x1x. S1.CF S.1=A Grenzwert 1 arbeitet als Hi-Alarm (bei Überschreitung aktiv) S1.CF S.1=B Grenzwert 1 arbeitet als Lo-Alarm (bei Unterschreitung aktiv) S1.CF... - Seite 21 O.5=F P-Regler Analogausgang arbeitet mit 0 - 10 V OT.CF O.5=H P-Regler Analogausgang arbeitet mit 0 - 5 V OT.S.O, Zuordnung der Anzeige zum Analogausgang. Programmpunkt erscheint nur bei Modell INFCP-xx1. OT.S.O RD 1 Anzeige für Analogausgang Lo OT.S.O OUT.1 Analogausgang bei RD1 OT.S.O...
-
Seite 22: Funktion Der Tastatur Im Run-Mode
12.0 Funktion der Tastatur im RUN-Mode 12.1 Abruf des gespeicherten MAX-Wertes. MAX-Taste drücken Es wird zwischen momentanem Meßwert und gespeichertem Max-Wert umgeschaltet. Zur Unterscheidung wird der Max-Wert blinkend angezeigt. 12.2 Tarierung Der Programmpunkt RD.CF muß auf R1=T eingestellt werden. Drücken Sie die TARE-Taste Die Anzeige geht auf 0000 Um die Tarierung wieder aufzuheben, muß... -
Seite 23: Meldungen Während Dem Programmieren Und Fehlermeldungen
13.0 Meldungen während dem Programmieren und Fehlermeldungen Meldung Funktion Beschreibung LOCK Tastatur gesperrt Steckbrücke S3-E gesteckt, Tastatur bis auf Abfrage bzw. Einstellung der Grenzwerte gesperrt. Ggf. S3-E entfernen. Reset Hard-Reset beim Einschalten bzw. beim Beenden der Programmierung INPT Input Art des Meßsignales z.B. 0 - 100 mV, 0 - 20 mA... DEC.P Decimal Point Dezimalpunkt... - Seite 24 Aufnehmerversorgung 24 V max. 25 mA, 12 V max. 50 mA, 10 V max. 120 mA oder 5 V max. 60 mA bei Modell INFCP-1xx. Bei Modell INFCP-4xx mit 9 – 32 VDC Versorgung max. 30 mA bei allen Versorgungsspannungen...
-
Seite 25: Garantiebedingungen
Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind. -
