2
Vorbereitungen
Dieser Abschnitt beschreibt die Vorbereitung des Schreibers vor der
Inbetriebnahme.

2.1 Installation

Der Schreiber ist für den Tafeleinbau konzipiert, kann jedoch auch
als Tischgerät verwendet werden. Zur Installation des Schreibers in
einer Schalttafel bereiten Sie zunächst einen Tafelausschnitt mit den
Maßen 91,7 x 91,7 mm vor.
100 oder mehr
100 oder
mehr
+0,5
91,7
-0
+0,5
91,7
Einheit: mm
-0

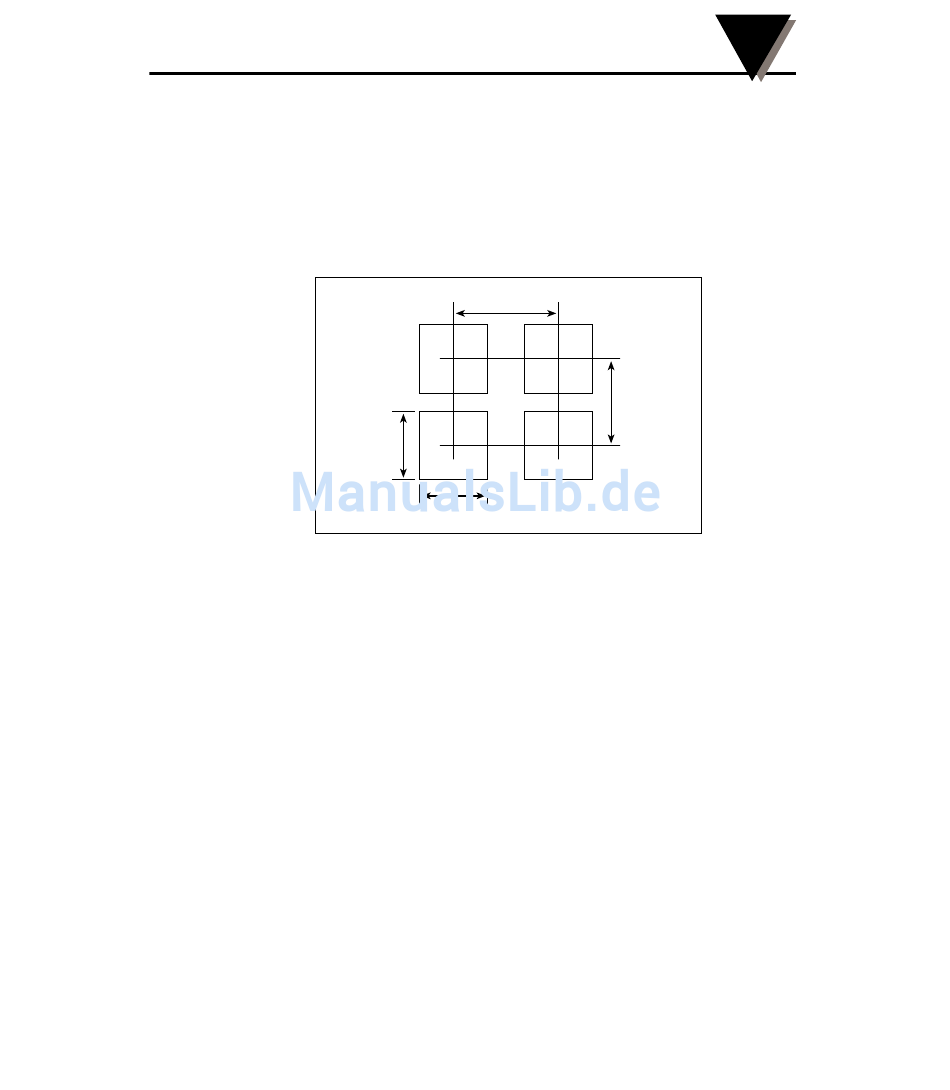

Abbildung 2-1 Tafelausschnitt
Setzen Sie den Schreiber ohne Montagebügel von vorne in die Tafel
ein, schieben Sie die Montagebügel in der Nut der Schreiberseiten-
wand bis an die Tafel und fixieren Sie die Montagebügel mit den
beiliegenden Schrauben. Ziehen Sie die Schrauben von Hand an und
ziehen Sie diese mit einem Schraubendreher nach, bis der Schreiber
fest an der Tafel anliegt. Achten Sie darauf, die Schrauben nicht zu
überdrehen.
Die Tafelstärke ist unerheblich. Wenn erforderlich, können die
Montagebügel mit einer Säge entsprechend gekürzt werden.
2-1
