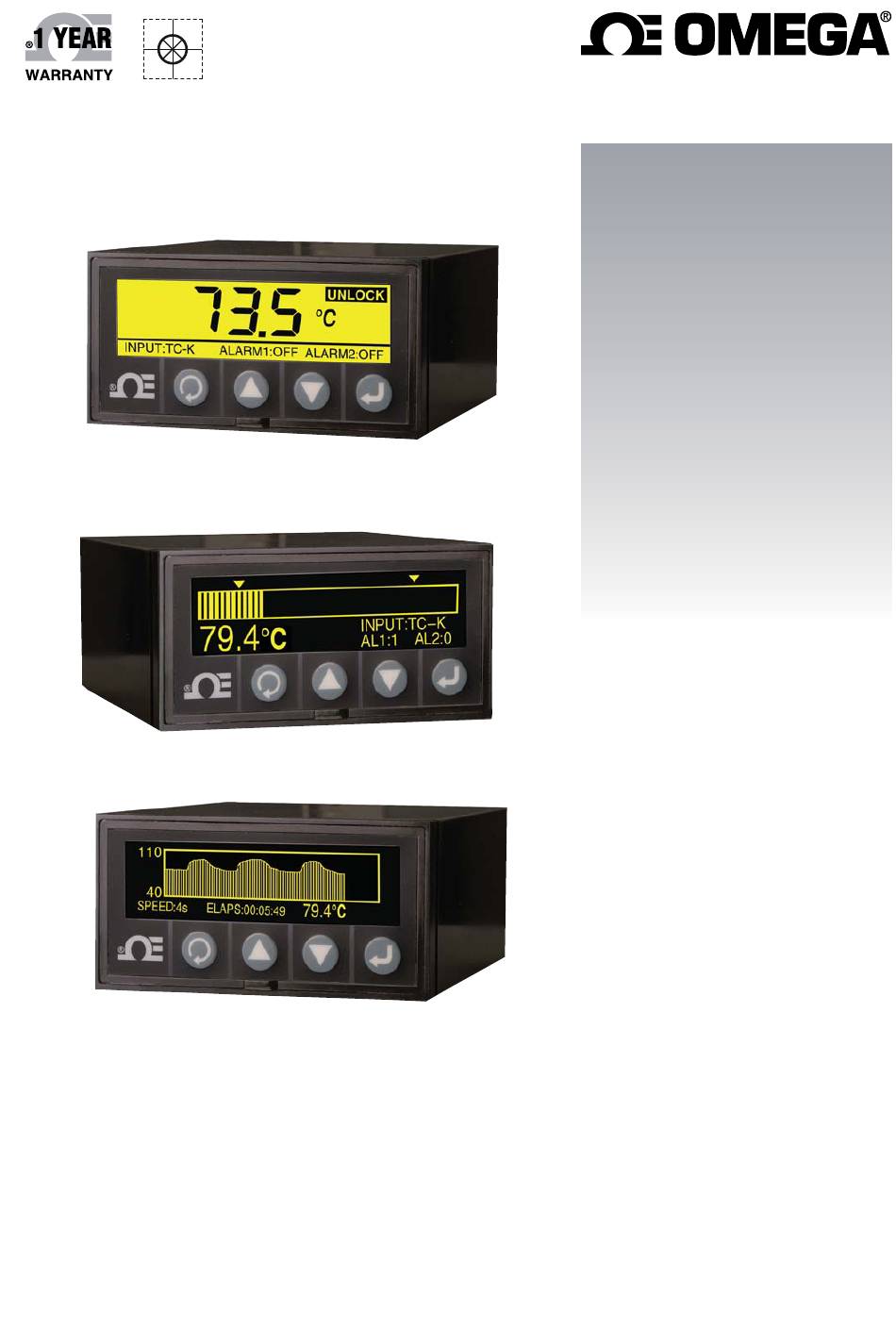

- Seite 1 Handbuch Große Digitalanzeige Online-Webshop omega.de E-Mail: info@omega.de Aktuelle Handbücher: Grafik-Einbauanzeige www.omegamanual.info Horizontale Balkengrafik DPi1701 Einbaumessgerät mit Universaleingang, USB-Schnittstelle, Relais, Analogausgang und Datenloggerfunktion...
- Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen...
-
Seite 3: Inhaltsverzeichnis
DPi1701Einbaumessgerät mit Universaleingang Inhaltsverzeichnis Abschnitt Seite Sicherheit ........................ III Abschnitt 1 – Einführung ................... 1-1 Abschnitt 2 - Verdrahtung .................. 2-1 2.1 Frontplatte ....................2-1 2.2 Geräterückseite ..................2-1 Abschnitt 3 - Bedienung ..................3-1 3.1 Echtzeit (Normaler Betrieb) ..............3-1 3.2 Konfigurationsmodus ................ - Seite 4 DPi1701 Einbaumessgerät mit Universaleingang Abbildungsverzeichnis Abbildung Beschreibung Seite DPi1701 Einbaumessgerät – Frontplatte und Gesamt-Abmessungen ........2-1 Versorgungs- und Relaisausgangsanschlüsse ......2-1 Ansicht der DPi1701 Geräterückseite mit USB- und Drahtlos-Option ............ 2-2 Eingangsanschlüsse für verschiedene Eingangsarten ....2-2 Aufnehmerversorgungs- und Analogausgangsanschlüsse ..2-3 RS232-Anschlüsse ................
-
Seite 5: Sicherheit
Sicherheit Sicherheit Dieses Gerät ist mit dem internationalen Warnzeichen für Vorsicht gekennzeichnet. Bitte lesen Sie unbedingt diese Anleitung, bevor Sie das Gerät installieren oder in Betrieb nehmen, da sie wichtige Informationen zur Sicherheit und elektromagnetischen Verträglichkeit enthält. Dieses Instrument ist ein Gerät für den Tafeleinbau, mit einem Schutz entsprechend Klasse 1 der EN 61010-1:2010, Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. -
Seite 6: Abschnitt 1 - Einführung
Einführung Abschnitt 1 – Einführung Der DPi1701 ist ein Einbaumessgerät mit den Abmessungen 48 x 92 mm und einer beleuchteten Grafikanzeige mit 240 x 64 Pixeln. Die Anzeige ist vielseitig konfigurierbar. Der Messwert kann entweder als numerischer Wert (Digitalanzeige), horizontale Balkengrafik oder Liniengrafik dargestellt werden. -
Seite 7: Abschnitt 2 - Verdrahtung
INPUT: TC-J ALARM1: ON ALARM 2: OFF Abmessngen in mm Abbildung 2-1. DPi1701 Einbaumessgerät – Frontplatte und Gesamt-Abmessungen 2.2 Anschlüsse an der Geräterückseite VORSICHT: Schließen Sie das Gerät erst an die Stromversorgung an, wenn Sie alle Ein- und Ausgänge angeschlossen haben. -
Seite 8: Ansicht Der Dpi1701 Geräterückseite Mit Usb- Und Drahtlos-Option
Personal sicherstellen, dass der Relaisausgang korrekt abgesichert ist. Falls Motoren oder andere induktive Lasten mit höheren Strömen geschaltet werden sollen, empfiehlt sich der Einsatz von Halbleiterrelais wie z. B. SSR330DC10 von Omega. Wenn Sie OMEGA. technischen Support benötigen, wenden Sie sich bitte an Abbildung 2-3 zeigt die Rückansicht des DPi1701 Einbaumessgeräts. -
Seite 9: Aufnehmerversorgungs- Und Analogausgangsanschlüsse
Verdrahtung Abbildung 2-5 zeigt die Verwendung der integrierten 24-V-DC-Speisung zur Versorgung eines externen Messumformers mit 2-Leiteranschluss, dessen Stromausgang (4 bis 20 mA) an den Stromeingang des Einbaumessgeräts angeschlossen wird. Weiterhin ist die Verdrahtung des Analogausgangs gezeigt. Als Analogausgang kann entweder ein Signal von 0 bis 5 V DC oder von 4 bis 20 mA verwendet werden. -
Seite 10: Abschnitt 3 - Bedienung
Bedienung Abschnitt 3 - Bedienung 3.1 Echtzeit (Normaler Betrieb) Dies ist die normale Betriebsart. In dieser Betriebsart werden die am Eingang gemessenen Werte in Echtzeit angezeigt. Weiterhin werden Informationen zur Messung angezeigt, wie Eingangsart, Status von Alarm 1 und Alarm 2 sowie ein Feld, ob das Gerät gesperrt ist. -
Seite 11: Wireless (Drahtlos)
Bedienung Konfigurationsmenü 1: 1. Line Graph Time Speed (Liniengrafik-Geschwindigkeit:): Dieser Parameter legt die Geschwindigkeit der Liniengrafik fest. Der Einstellbereich beträgt 1 bis 60 Sekunden. Dieser Parameter legt auch das Aufzeichnungsintervall zum Speichern von Daten im internen Speicher fest. 2. Line/Bar Graph, Top Value (Oberer Grenzwert Linien/Balkengrafik): Dieser Parameter legt den maximalen (oberen) Wert für die Liniengrafik fest. - Seite 12 Bedienung Konfigurationsmenü 2: 1. Category (Kategorie): In dieser Einstellung können Sie eine Kategorie für die Messgröße auswählen, z. B. Temperatur, Druck, Versorgung, pH, Feuchte usw. 2. Engineering Unit (Technische Einheit): In dieser Einstellung können Sie die technische Einheit für die gewählte Kategorie festlegen. 3.
- Seite 13 Bedienung Konfigurationsmenü 3: 1. Set Point (Sollwert): In dieser Einstellung können Sie den 1. Alarmsollwert auf einen beliebigen Wert innerhalb des Anzeigenbereichs einstellen. 2. Dead Band (Totbereich): In dieser Einstellung können Sie Totbereich für das 1. Alarmrelais einstellen. 3. Status: In dieser Einstellung können Sie den 1. Alarm aktivieren oder deaktivieren.
- Seite 14 Bedienung Konfigurationsmenü 4 1. Set Point (Sollwert): In dieser Einstellung können Sie den 2. Alarmsollwert auf einen beliebigen Wert innerhalb des Anzeigenbereichs einstellen. 2. Dead Band (Totbereich): In dieser Einstellung können Sie Totbereich für das 2. Alarmrelais einstellen. 3. Status: In dieser Einstellung können Sie den 2. Alarm aktivieren oder deaktivieren.
- Seite 15 Bedienung Konfigurationsmenü 5: 1. Display Zero Adjust (Nullpunkteinstellung der Anzeige): Sie können den Nullpunkt der Anzeige um einen beliebigen positiven oder negativen Betrag bis 9999 Digits verschieben. Während der Einstellung wird der aktuelle Messwert in einem Fenster eingeblendet. Beispiel: Wenn die angezeigte Temperatur 24,5°C beträgt, bewirkt die Eingabe eines Wertes von 4 für die Nullpunktverschiebung eine Anzeige von 24,9°C.
- Seite 16 Bedienung Konfigurationsmenü 6: 1. Current Time (Aktuelle Zeit): In dieser Einstellung können Sie die Uhrzeit einstellen. Sie kann entweder im 12-Stundenformat (AM/PM) oder im 24-Stundenformat angezeigt werden. 2. Current Date (Aktuelles Datum): In dieser Einstellung können Sie das Datum einstellen. Das Datumsformat ist einstellbar. Die Grundeinstellung ist MM/ TT/JJJJ.
- Seite 17 Bedienung Konfigurationsmenü 7: 1. Start Logging (Aufzeichnung starten): In dieser Einstellung können Sie die Startbedingung für die Datenlogger-Funktion wie folgt auswählen: • Key Press (Taste) - Drücken Sie im Liniengrafik-Modus , um die Aufzeichnung zu starten. • Alarm 1 Ein – Die Aufzeichnung wird gestartet, wenn der Alarm 1 aktiv ist.
-
Seite 18: Konfigurationsmenü
Bedienung Konfigurationsmenü 8: Dieses Menü wird nur angezeigt, wenn im Konfigurations- menü 1 als Eingangsart „Wireless“ (Drahtlos) gewählt wurde. Konfig.- DRAHTLOS-EINGANG Menü 8 FLUSSDIAGRAMM 1. Transmitter Address (Messumformer-Adresse): In dieser Taste Einstellung können Sie die Messumformer-Adresse von 1 bis 99 einstellen. Taste SET TRANS. -
Seite 19: Widerstandsfühler-Eingangskonfiguration
Bedienung 3.4 Widerstandsfühler-Eingangskonfiguration Nach der Verdrahtung des Widerstandsfühler-Anschlusses an der Geräterückseite (siehe Abbildung 2-4) kann der Widerstandsfühlereingang wie im folgenden Beispiel gezeigt konfiguriert werden: Input Type (Eingangsart): RTD-3 (Widerstandsfühler-3) Category (Kategorie): Temperature (Temperatur) Eng. Unit (Techn. Einheit): ºC Decimal Point (Dezimalpunkt): xxx.x Min. -
Seite 20: Alarmausgangs-Konfiguration
Wenn ein Alarm deaktiviert wird, werden die übrigen Einstellungen (Latch/ Unlatch, High/Low) nicht mehr angezeigt. 3.9 Anzeigemodi Der DPi1701 verfügt über die 4 Anzeigemodi: Digitalanzeige, Großanzeige, horizontale Balkengrafik und Liniengrafik. Abbildung 3-10 zeigt das Flussdiagramm zur Anzeigenauswahl. Um die verschiedenen Anzeigemodi zu durchlaufen, drücken Sie die Taste... -
Seite 21: Max./Min.-Anzeigenmodi
Bedienung Im Liniengrafikmodus werden weiterhin der aktuelle Wert, die Geschwindigkeit und die vergangene Zeit (HH:MM:SS) angezeigt. Die vergangene Zeit wird mit dem angegebenen Intervall fortgezählt. Wenn das Geschwindigkeit z.B. auf 10 Sekunden eingestellt wird, erhöht das Gerät die vergangene Zeit alle 10 Sekunden. - Seite 22 Bedienung Als Start- und Stoppbedingungen für die Aufzeichnung können verschiedene Kriterien definiert werden: Drücken der Taste , Alarm 1 oder 2 Ein, Alarm 1 oder 2 Aus oder voreingestellte Zeit/Datum. Die Datenlogger-Funktion werden in den Konfigurationsmenüs 6 und 7 eingestellt. Während der Datenaufzeichnung werden links im Display das Symbol "LOG"...
-
Seite 23: Pc-Schnittstelle
Bedienung • Während der Loggingmodus aktiv ist, können Liniengrafik-Geschwindigkeit, Eingangsart, Kategorie, Technische Einheit, Dezimalpunkt, Min.- und Max.-Werte, Datum und Zeit, Zeitformat und Einstellung des Loggingmodus nicht geändert werden. • Bei der Aufzeichnung im Ringpuffermodus schließt das Gerät nach einem Ausfall der Spannungsversorgung die Datendatei, sobald es wieder versorgt wird. - Seite 24 Bedienung Abbildung 3-15 zeigt das Menü zum Anzeigen und Ändern der Konfigurationseinstellungen für das Einbaumessgerät. Sie können die Einstellungen des Einbaumessgeräts anzeigen, indem Sie auf die Schaltfläche „Read from Device“ (Aus Gerät auslesen) klicken. Anschließend können Sie die Einstellung wie gewünscht ändern und zurück an das Gerät übertragen, indem Sie auf die Schaltfläche „Save to Device“...
- Seite 25 Bedienung PC-Befehle: Die folgende Aufstellung listet die PC-Befehle zur Kommunikation mit dem Gerät auf. ENQ<CR> Gerätekennung (Unit ID) und Firmware-Version anzeigen Gesamten internen EEPROM-Speicher löschen, internes Dateisystem zurücksetzen ERASE BEISPIEL: Befehl Antwort ERASE<CR> Erased<CRLF> Zeitformat anzeigen oder auf 24-/12-Stundenformat einstellen AMPM [0 = 24 Stunden, 1 = 12 Stunden] BEISPIEL:...
-
Seite 26: Abschnitt 4 - Technische Daten
Technische Daten Abschnitt 4 - Technische Daten ALLGEMEINES Thermoelementgenauigkeit: Typ J: 0,5ºC (0,9ºF) Typ K: 0,5ºC (0,9ºF) Typ E: 0,5°C (0,9°F) Typ T: 0,5ºC (0,9ºF) Typ R und S: 1,0°C oder 0,5% des Endwerts Thermoelementbereiche: Typ J: -100 bis 760ºC (-148 bis 1400ºF) Typ K: -100 bis 1260ºC... - Seite 27 Technische Daten DRAHTLOS-SYSTEM HF-Frequenzband: ISM 2,4 GHz. DSSS (Direct Sequence Spread Spectrum), weltweit lizenzfrei (in den USA, Kanada und Europa verwendet) HF-Ausgangsleistung: 10 dBm (10 mW) HR-Reichweite Innenraum/städtisches Umfeld: Bis zu 40 m (130') Im Freien/ohne Hindernisse: Bis zu 120 m (400') Senderadresse: 1-99 (Grundeinstellung 1) Empfängeradresse:...
-
Seite 28: Garantiebedingungen
Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind. - Seite 29 Für Ihren gesamten Bedarf der Mess- und Regeltechnik OMEGA … Ihr Partner Online-Webshop www.omega.de TEMPERATUR Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör Leitungen: für Thermoelemente, Pt100 und Thermistoren Kalibriergeräte und Eispunkt-Referenz Schreiber, Regler und Anzeiger Infrarot-Pyrometer DRUCK UND KRAFT Dehnungsmessstreifen, DMS-Brücken Wägezellen und Druckaufnehmer...
