Vorbereitungen

2.4 Eingangsskalierung

Für Spannungs- und Stromeingänge kann eine lineare Skalierung
vorgenommen werden. Bei Thermoelement- und Pt100-Eingängen
ist keine Skalierung möglich.
Neben der Umsetzung des Spannungs- oder Stromsignals auf die
tatsächliche Einheit kann die Skalierung auch dazu verwendet wer-
den, den Eingangsbereich von Sensoren anzupassen.
Das folgende Beispiel zeigt, wie ein Druckaufnehmers mit einem
Ausgangssignal von 1 bis 5 V DC und einem Bereich von 0 bis
25,0 bar bei einem Eingangsmodul für 0 bis 5 V DC skaliert wird.
Das Sensorsignal von 1 bis 5 V DC entspricht 80% des Eingangs-
bereichs. Somit entsprechen 0 bis 25,0 bar ebenfalls 80% des
Eingangsbereichs. Dem Bereich von 0 bis 5 V DC würde also eine
skalierte Spanne von 0 bis 31,25 (25,0 ÷ 0,8) entsprechen. Bei einem
skalierten Endwert von 25,0 bar ergibt sich also ein unterer
Skalenrand von -6,25 bar (25,0 - 31,25).
Die Einstellung der Skalierung erfolgt unter dem Menüpunkt
. Dabei wird der untere und der obere Skalenrand nach der
SETUP
Skalierung angegeben. Die Einstellung der Skalenwerte ist in
Abschnitt 6.7 beschrieben.

2.5 Kontrasteinstellung des LCD-Displays

Die Ablesbarkeit von LCD-Displays ist stark von Blickwinkeln und
Umgebungslicht abhängig. Daher verfügt der RD820 über ein
Potentiometer, mit dem der Kontrast des LCD-Displays optimal auf
die Umgebung eingestellt werden kann (s. Abbildung 2-1). Stellen
Sie den Kontrast nach Einbau des Schreibers so ein, daß das Display
gut ablesbar ist.
2-6
5
4
Eingangs-
3
bereich
1 - 5 V 2
1
0
0 12,5
-6,25

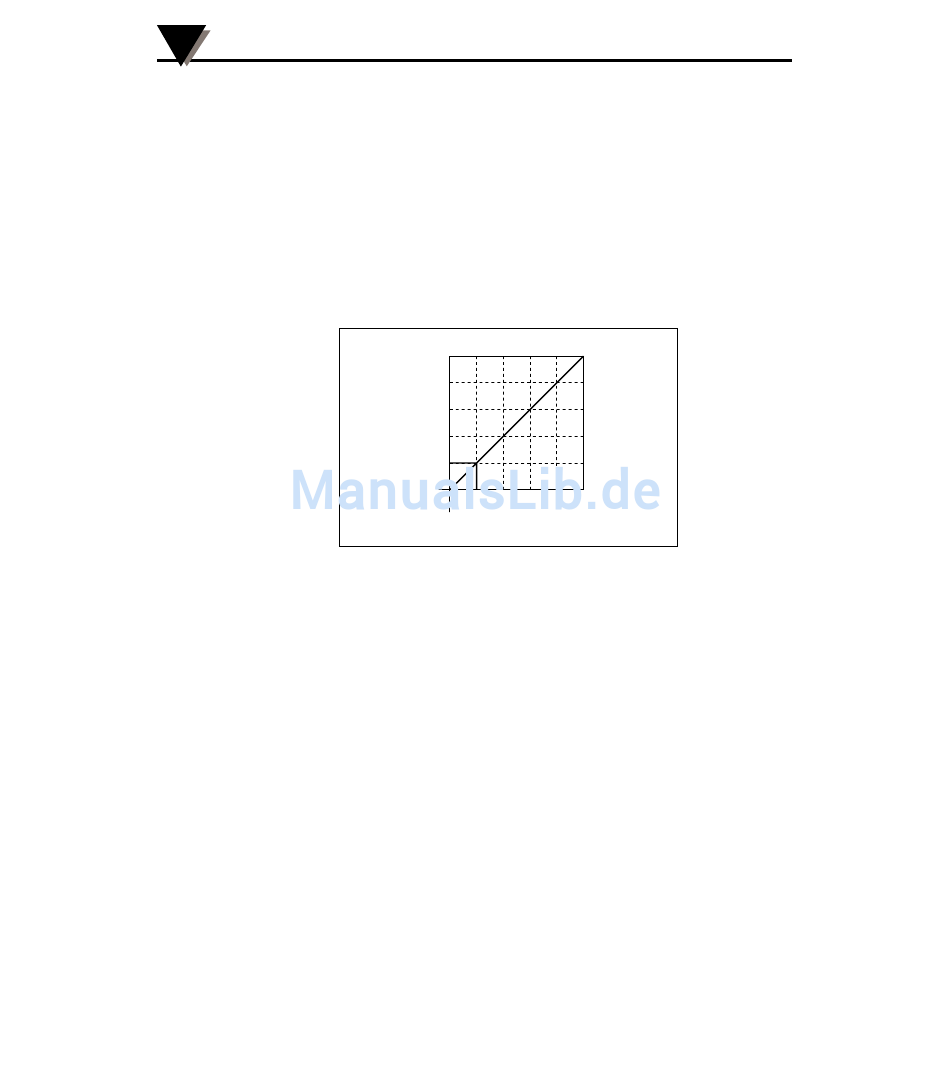

Abbildung 2-5 Skalierung des Eingangssignals
Sensor-
bereich
0 - 5 V
25,0
