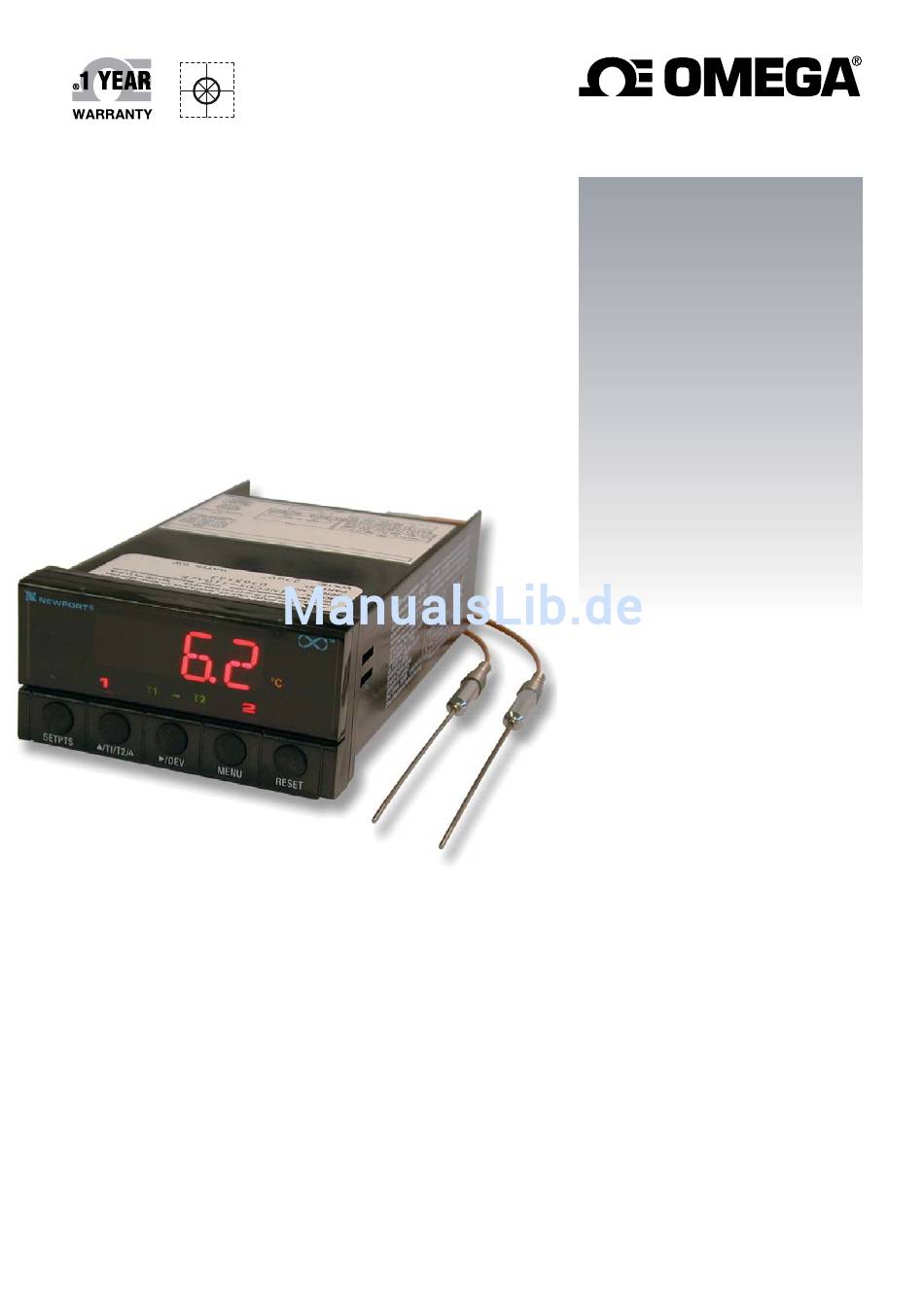

- Seite 1 Handbuch Online-Webshop omega.de E-Mail: info@omega.de Aktuelle Handbücher: www.omegamanual.info INFCT Messgerät für Thermoelemente J, K, T und L...
- Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen...
-
Seite 3: Allgemeine Beschreibung

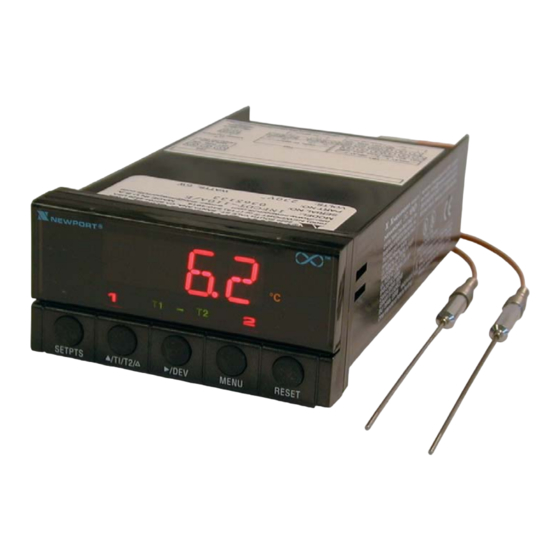

Allgemeine Beschreibung Modell INFCT ist ein modernes 4-stelliges Mikroprozessor-Einbaumeßgerät für die Temperaturmessung in Verbindung mit den Thermoelementen J, K T, und L. Die 21 mm-9-Segment-LED-Anzeige ermöglicht eine einfache Programmierung. Die mehrstufige Programmiersperre verhindert ein unbefugtes Verstellen der programmierten Parameter. Standardfunktionen: - Für die Thermoelemente J, K, T und L... -
Seite 4: Inhaltsverzeichnis
Ausschnitt und fixieren Sie das Gehäuse mit den beiliegenden Befestigungsteilen. 2.0 Sicherheitsbestimmungen Bitte beachten Sie beim Anschluß eines Aufnehmers folgenden Zusammenhang: Entfernen Sie vor dem Ausbau eines INFCT aus dem Gehäuse alle Anschlußstecker. 2.1 Konformitätserklärung INFCT-xxx-B wird hiermit bestätigt, daß sie den Anforderungen für elektromagnetische Verträglichkeit (89/336/EWG) entsprechen. -
Seite 5: Pinbelegung Des Anschlußklemmblockes
Analogausgang GND galv. getrennt (Klemmblock ist nur bei der Ausführung INFCT-xx2 vorhanden) J1-1 + Logikausgang 5 V TTL-Pegel (nur bei P-Regelfunktion OT.CF O.3=P des Analogausgangs INFCT-xx1/2) J1-2 – Logikausgang (nur bei P-Regelfunktion OT.CF O.3=P des Analogausgangs INFCT-xx1/2) 4.0 Ansicht des Anschlußklemmblocks Galv. -
Seite 6: Aktivieren Der Programmiersperren
5.0 Aktivieren der Programmiersperren Mit Hilfe der Steckbrückengruppe S3 werden die Programmiersperren aktiviert. Steckbrücke Funktion S3-A Gesteckt: Alle Fronttasten sind aktiv S3-A Entfernt: Alle Fronttasten sind inaktiv S3 B Gesteckt: werksinterne Kalibrierpunkte frei S3 B Entfernt: werksinterne Kalibrierpunkte gesperrt S3-C Gesteckt: Analogausgang ohne Vorwiderstand S3-C Entfernt: Analogausgang mit Vorwiderstand... -
Seite 7: Anschluß Des Thermoelementes
∼ Phase Neutralleiter Thermoelement + Thermoelement – Schutzleiter DC-Geräte + 9...32 V 8.0 Anschluß galv. nicht getrennter Analogausg. INFCT-xx1 0/4 – 20 mA bzw. 0 – 10 V Relais 1 Relais2 TC + TC – ∼ Thermoelement + Thermoelement –... -
Seite 8: Anschluß Des Galv. Getrennten Analogausgangs
8.1 Anschluß des galv. getrennten Analogausg. INFCT-xx2 0/4 – 20 mA bzw. 0 – 10 V Galv. getr. Analogausgang Relais 1 Relais2 TB5 mit dem galv. getrennten + 0 - 10 V Analogausgang 0 – 10 V bzw. + 0/4 - 20 mA 0/4 –... -
Seite 9: Programmierung
11.0 Programmierung Zum Programmieren des INFCT muß die Steckbrücke S3A gesteckt und S3-E entfernt werden. Programmpunkt INPT (INPUT), Einstellung des Thermoelementtyps. Die Anzeige INPT erscheint nach dem Drücken der MENU-Taste. Drücken Sie die DEV-Taste. Es erscheint eine der folgenden Einstellungen: Menü... -
Seite 10: Colr (Color) Displayfarbe Rot Grün Oder Orange
Durch einmaliges Drücken der RESET-Taste wird der vorherige Programmpunkt nochmals aufgerufen, durch 2-maliges Drücken der RESET-Taste nacheinander wird die Programmierung abgebrochen. ____ Einstellung ab Werk Programmpunkt erscheint nur bei Modell INFCT-x1x Programmpunkt S1 CF (Setpoint 1 Configuration), Funktion des Grenzwertes 1. Menü... -
Seite 11: S1.Db (Setpoint 1 Deadband), Einstellung Hysterese Grenzwert
Programmpunkt erscheint nur bei Modell INFCT-x1x Programmpunkt S1.DB (Setpoint 1 Deadband), Einstellung Hysterese Grenzwert 1. Menü Auswahl Beschreibung S1.DB 0...9999 Hysterese für Grenzwert 1 in Digit Mit der DEV- und MAX-Taste wird die Hysterese eingestellt. Mittels der DEV-Taste wird die blinkende Ziffer verschoben, mit der MAX-Taste wird der Zahlenwert eingestellt. -
Seite 12: Ot.s.o (Output Scale Und Offset), Zuordnung Der Anzeige Zum Analogausgang
Programmpunkt erscheint nur bei Modell INFCT-xx1/2 Programmpunkt OT.S.O (Output Scale und Offset), Zuordnung der Anzeige zum Analogausgang. Dieser Programmpunkt erscheint nur bei der Einstellung O.3=A, (Analogausgang arbeitet im Normalbetrieb) z.B. Anzeige 0 - 150,0 °C entspricht Analogausgang 0 - 10 V, z.B. Anzeige 0 - 80,0 °C entspricht Analogausgang 4 - 20 mA. -
Seite 13: M.rst (Manual Reset), Komp. Abweichung Vom Sollwert Bei P-Regelfunk. Des Analogausg
Programmpunkt erscheint nur bei Modell INFCT-xx1/2 Programmpunkt M.RST (Manual Reset), Kompensierung der Abweichung vom Sollwert bei der P-Regelfunktion des Analogausganges. Dieser Programmpunkt erscheint nur bei der Einstellung O.3=P. Als Wert wird die ermittelte Abweichung vom Meßwert zum Grenzwert 1 (Sollwert) programmiert. -
Seite 14: Lk.cf (Lockout Configuration), Programmiersperren Für Grenzwerte Und Reset
Programmpunkt erscheint nur bei Modell INFCT-x1x Programmpunkt LK.CF (Lockout Configuration), Programmiersperren für Grenzwerte und Reset. Menü Auswahl Beschreibung LK.CF SP=D* Grenzwerte nicht einstellbar. LK.CF SP=E* Grenzwerte einstellbar. LK.CF RS=D RESET-Taste inaktiv LK.CF RS=E RESET-Taste aktiv * Bitte beachten Sie in diesem Zusammenhang die Einstellung der Hardware-Programmiersperren (Steckbrückengruppe S3, Manual Seite 5). -
Seite 15: Menü In Der Übersicht
Displayfarbe rot COLR AMbR Displayfarbe orange COLR Displayfarbe grün S1 CF Funktion des Grenzwertes 1. Programmpunkt erscheint nur bei Modell INFCT-x1x. S1.CF S.1=A Grenzwert 1 arbeitet als Hi-Alarm (bei Überschreitung aktiv) S1.CF S.1=B Grenzwert 1 arbeitet als Lo-Alarm (bei Unterschreitung aktiv) S1.CF... - Seite 16 O.5=F P-Regler Analogausgang arbeitet mit 0 - 10 V OT.CF O.5=H P-Regler Analogausgang arbeitet mit 0 - 5 V OT.S.O Zuordnung der Anzeige zum Analogausgang. Programmpunkt erscheint nur bei Modell INFCT-xx1. OT.S.O RD 1 Anzeige für Analogausgang Lo OT.S.O OUT.1 Analogausgang bei RD1 OT.S.O...
-
Seite 17: Funktion Der Tastatur Im Run-Mode
Steckbrücke S3-E gesteckt, Tastatur bis auf Abfrage bzw. Einstellung der Grenzwerte gesperrt. Ggf. S3-E entfernen. Reset Hard-Reset beim Einschalten bzw. beim Beenden der Programmierung T/C-Meßgerät INFCT ist für Thermoelemente Typ J, K, T und L ausgelegt INPT Input Anschlußtechnik: 2-Draht, 3-Draht. 4-Draht DEC.P Decimal Point Auflösung 1°C oder 0,1°C... -
Seite 18: Spezifikationen
OT.S.O Output Scale und Offset Skalierung des Analogausgangs im Normalbetrieb P.BND Proportional-Band Proportional-Band bei P-Regler Applikationen M.RST Manuell Reset Kompensierung der Abw. vom Sollwert bei der P-Regelfunktion des Analogausgangs T.OFF Temperatur-Offset Nullpunktabgleichs Pt100-Eingang LK.CF Programmiersperren Programmiersperren für Grenzwerte und Reset + OPN + Offen Meßbereichs Überschreitung, offener Eingang... - Seite 19 Analogausgang INFCT-xx1-B galv. nicht getrennt Signalpegel 0 - 10 V, 4 - 20 mA oder 0 - 20 mA Funktion Feste Zuordnung der Anzeige zum Analogausgang oder P-Regelfunktion in Verbindung mit Grenzwert 1 Linearität 0,2 % Lastregulierung 1,1 % Netzspannungsreg.
-
Seite 20: Garantiebedingungen
Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind. -
