2.3 Installation/Austausch von Eingangsmodulen

Die steckbaren Eingangsmodule erlauben eine Konfiguration des
Schreibers auf verschiedene Eingangssignale. Der Schreiber erkennt
Art und Anzahl (bei 2-Kanalmodellen) der Module selbsttätig und
konfiguriert sich entsprechend. Eine Übersicht der verfügbaren
Eingangsmodule entnehmen Sie bitte dem Abschnitt "Zubehör",
Abschnitt 8.1.
Die Eingangsmodule befinden sich in der Mitte des Schreibers. Das
Modul für Kanal A ist das linke Modul, bei 2-Kanalmodellen kann
rechts das Modul für den Kanal B installiert werden. Einkanal-
Modelle können nicht mit einem zweiten Eingang nachgerüstet
werden.
1. Schalten Sie die Spannungsversorgung des Schreibers ab.
2. Lösen Sie die Schraube des Montagebügels an der Seite, an der das Modul
gewechselt oder installiert werden soll. Wenn nötig, stützen Sie den Schreiber ab.
3. Lösen Sie die Befestigungsschraube des Moduls, das ausgestauscht werden soll
bzw. der Blende, wenn beim 2-Kanalmodell ein zweiter Kanal nachgerüstet
werden soll.
4. Ziehen Sie das Modul heraus, indem Sie mit einem Schraubendreher vorsichtig
zwischen Gehäusewand und Abdeckblech des Moduls hebeln. Nachdem sich das
Modul aus dem Stecker gelöst hat, kann es herausgezogen werden.
5. Setzen Sie das neue Modul in die Führungen links und rechts ein und schieben Sie
es vorsichtig in den Schreiber, bis das Modul in die Aufnahme gleitet. Bei korrekter
Installation muß das Abdeckblech des Moduls bündig mit der Rückwand und den
anderen Blechen der Rückseite abschließen.
6. Setzen Sie die Halteschraube des Moduls wieder in die nach außen zeigende
Bohrung ein und ziehen Sie sie mit einem Schraubendreher fest.
7. Bringen Sie die Befestigungsschraube für den Montagebügel wieder an und stellen
Sie die Spannungsversorgung wieder her.
E X T
V + C
O M
R E L A Y
1
N C C R E L A Y
O M N
O
N C C
S C R
IN -
IN +
E X +
E X -
S C R
IN -
C H A N
N E L A
IN P U T
P A R T
N o .
S E R N
M F R D

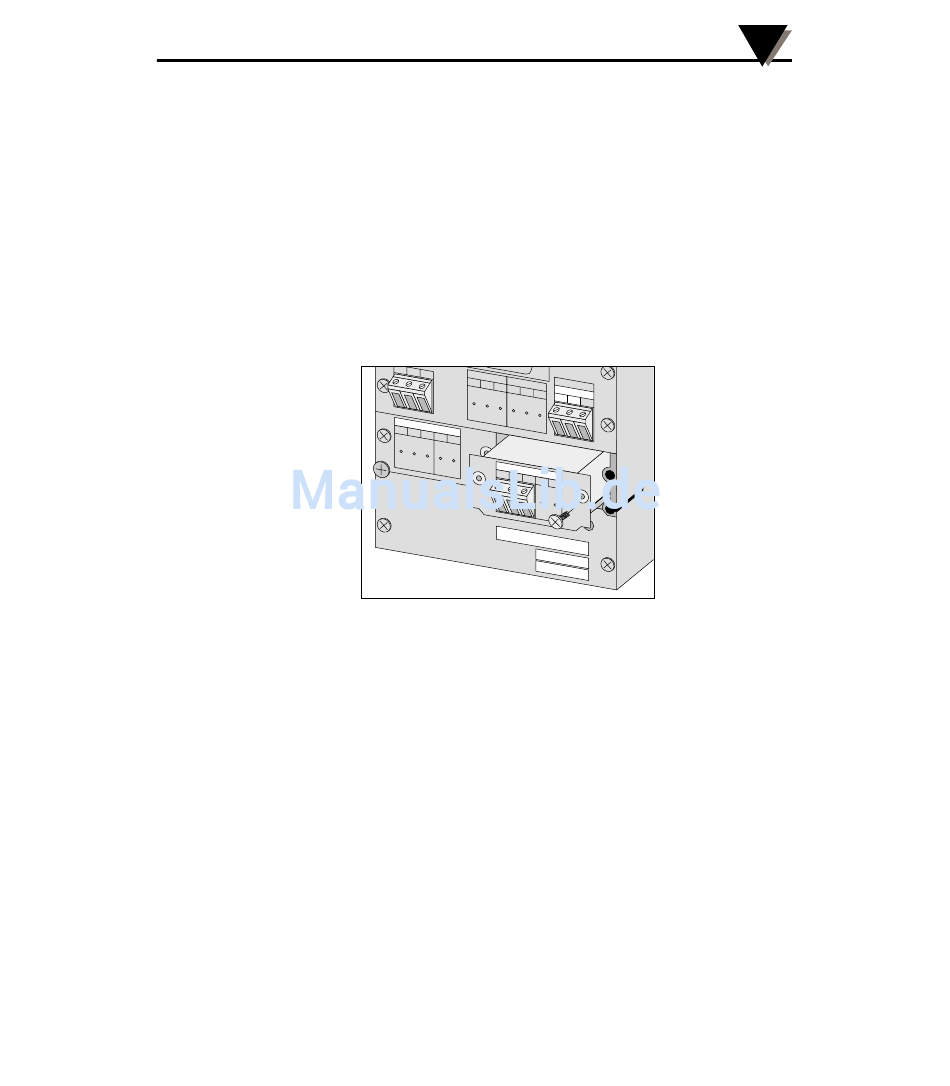

Abbildung 2-4 Herausgezogenes Eingangsmodul
