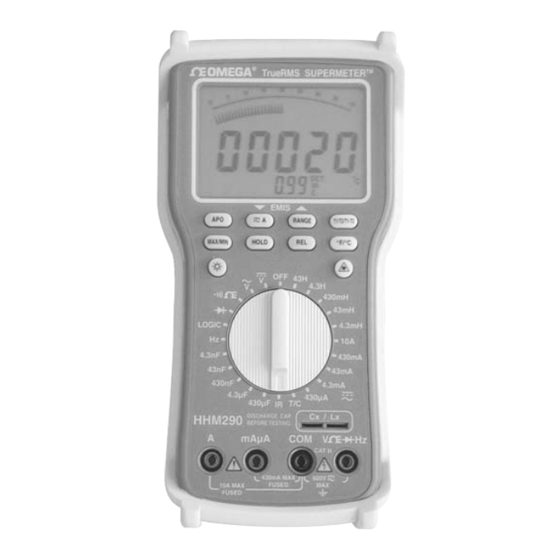

- Seite 1 Handbuch Online-Webshop omega.de E-Mail: info@omega.de Aktuelle Handbücher: www.omegamanual.info HHM290 Supermeter DMM mit Infrarot-Thermometer und eingebautem Lasermarker...
- Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite 1. Über diese Anleitung ...................1 Sicherheitshinweise ................1 2. Allgemeine Beschreibung ................3 Bedienungselemente ................3 Lieferumfang und Zubehör ..............3 3. Bedienung ....................4 Allgemeines ...................4 Funktion der Tasten ................4 4. Meßbereiche ....................6 Spannung (AC/DC) ................6 Strom (bis 430 mA) ................6 Strom (10 A-Bereich) ................6 Widerstand/Durchgang ................7 Temperatur/Thermoelement ..............7... - Seite 4 Inhaltsverzeichnis Kapitel Seite 6. Technische Daten ..................12 Allgemeines ..................12 DC Spannung ..................13 Bereiche: 430 mV (manuell), 4,3 V, 43 V, 430 V und 1000 V ....13 AC Spannung (50 Hz bis 2 kHz) ............13 DC Strom .....................13 Bereiche: 430 µA, 4,3 mA, 43 mA, 430 mA und 10 A ......13 AC Strom .....................13 Bereiche: 400 µA, 4,0 mA, 40 mA, 400 mA und 10 A ......13...
-
Seite 5: Über Diese Anleitung
Sachschäden vorzubeugen. Benutzen Sie das HHM290 nicht, wenn das Gerät oder die Prüfkabel beschädigt erscheinen oder wenn Sie Grund zu der Annahme haben, daß das HHM290 nicht korrekt arbeitet. Dieses Gerät ist nicht für Messungen von höheren Spannungen ausgelegt, die in industriellen Umgebungen auftreten können (z. - Seite 6 Das HHM290 ist nicht für den Betrieb in explosionsgefährdeten Bereichen geeignet. 10. Verwenden Sie zur Messung nur die mit dem HHM290 gelieferten Prüfkabel. 11. Achten Sie bei Messungen darauf, daß das Batteriefach geschlossen ist. 12. Halten Sie Feuchtigkeit vom HHM290 fern.
-
Seite 7: Allgemeine Beschreibung
Allgemeine Beschreibung 2. Allgemeine Beschreibung 2.1 Bedienungselemente Die folgende Abbildung zeigt die Bedienungselemente des HHM290, die in Abschnitt 3. beschrieben werden. Laser-Austrittsöffnung Infrarot-Sensor Thermoelement-Eingänge (2 x Typ K) Schalter für Laser-Marker Warnaufkleber für Laser-Marker Drehschalter (Meßbereichswahl) Buchsen für Kondensatoren/ Spulen/Drosseln Buchsen Abbildung 2.1 Bedienungselemente... -
Seite 8: Bedienung
Bedienung: Allgemeines 3. Bedienung 3.1 Allgemeines Falls Sie zum ersten Mal mit einem HHM290 arbeiten, machen Sie sich bitte mit allen Sicherheitshinweisen vertraut. Kontrollieren Sie das HHM290 auf offensichtliche Beschädigungen, Verunreinigung und andere Defekte, bevor Sie Messungen vornehmen. Kontrollieren Sie die Prüfkabel auf Risse oder andere Schäden der Isolierung. - Seite 9 Funktion der Tasten Taste – Thermoelement-Temperatur (T1/T2/T1-T2) Bei der Temperaturmessung mit Thermoelementen dient diese Taste zur Anzeige der Temperaturen T1 (Thermoelement 1), T2 (Thermoelement 2) und T1 minus T2. Taste – Anzeige der Min./Max.-Werte (MAX/MIN) Betätigen Sie die Taste (MAX/MIN) einmal, um die Aufzeichnung der Minimum-, Maximum- und Mittelwerte zu starten.
-
Seite 10: Meßbereiche
4.3nF 430mA Für AC-Messungen betätigen Sie die Taste (;!A). 43mA 43nF 4.3mA 430nF Schleifen Sie das HHM290 in den Stromkreis ein. 4.3µF 430µA 430µF mAµA COM V 4.3 Strom (10 A-Bereich) Stecken Sie das rote Prüfkabel in die Buchse A 4.3H... -
Seite 11: Widerstand/Durchgang
43mA 43nF 4.3mA 430nF Messen Widerstand. Wenn 4.3µF 430µA 430µF Widerstand unter 30 Ohm liegt, gibt das HHM290 mAµA COM V ein akustisches Signal. 4.5 Temperatur/Thermoelement Stellen Sie den Drehschalter auf die Position TC 4.3H ein. 430mH 43mH Es können bis zu zwei Thermoelemente an das 4.3mH... -
Seite 12: Frequenz
Wenn Sie die Taste > wieder loslassen, verlischt der Lasermarker. Das Meßobjekt muß größer sein als die (entfernungsabhängige) Meßfläche des HHM290. Das Verhältnis von Meßfläche und Entfernung ist in den technischen Daten angegeben. Lesen Sie die Temperatur auf dem Display ab. -
Seite 13: Induktivität
Meßbereiche 4.9 Induktivität Stellen Sie am Drehschalter den gewünschten 4.3H Induktivitätsbereich ein. 430mH 43mH Stecken Sie die Leitungen des Kondensators in 4.3mH LOGIC der Buchse Cx Lx ein. Lesen Sie die Induktivität auf dem Display ab. 4.3nF 430mA 43mA 43nF -ACHTUNG- 4.3mA 430nF... -
Seite 14: Logiktest
Meßbereiche -ANMERKUNG- Wenn die Diode auf einer Platine eingelötet (oder anderweitig verdrahtet) ist, kann es sein, daß schaltungsbedingt ein geringerer Widerstand gemessen wird und sich so die Anzeige einer defekten Diode ergibt. Um einen derartigen Meßfehler im Zweifelsfall auszuschließen, löten Sie die Diode an einer Seite aus und wiederholen Sie die Messung. -
Seite 15: Wartung
5.2 Austausch der Sicherungen Wenn in den Strombereichen keine Messung möglich ist, kann dies an einer defekten Sicherung liegen. Das HHM290 ist mit zwei Sicherungen ausgestattet, je einer für die mA-Meßbereiche und einer für den 10 A-Bereich. Um Zugang zu den Sicherungen zu erhalten, lösen Sie die beiden Schrauben der Batteriefach-Abdeckung an der Geräte-... -
Seite 16: Technische Daten
202 x 100 x 50 mm (H x B x T) Gewicht: mit Batterien ca. 525 g Lieferumfang: Zum Lieferumfang des HHM290 gehören ein Gummi-Stoßschutz, Prüfkabel, 6 Batterien, eine Ersatzsicherung, ein Draht-Thermoelement Typ K sowie diese Bedienungsanleitung. Anschluß für Stativmontage:... -
Seite 17: Dc Spannung
Technische Daten 6-2 DC Spannung Bereiche:430 mV (manuell), 4,3 V, 43 V, 430 V und 1000 V Auflösung: 10 µV Genauigkeit: ±(0,25% der Anzeige + 1 Digit) Eingangsimpedanz: > 10 MOhm Überspannungsschutz: 1000 V DC oder 750 V 6-3 AC Spannung (50 Hz bis 2 kHz) Bereiche: 400 mV (manuell), 4,0 V, 40 V, 400 V und 750 V Auflösung:... -
Seite 18: Widerstand/Durchgangsprüfung
Technische Daten 6-6 Widerstand/Durchgangsprüfung Bereiche: 430 Ohm, 4,3 kOhm, 43 kOhm, 430 kOhm, 4,3 MOhm und 43 MOhm Auflösung: 10 mOhm Genauigkeit: 430 Ohm bis 4,3 MOhm: ±(0,3% d. A. + 3 Digits) 43 MOhm-Bereich: ±(2,5% d. A. + 2 Digits) Akustisches Signal für Ertönt, wenn der Widerstand im 430 Ohm-Bereich Durchgangsprüfung:... -
Seite 19: Induktivität
Technische Daten Genauigkeit: ±(5,0% der Anzeige + 10 Digits) Prüffrequenz: Bereiche 4,3 nF und 43 nF: 1 kHz Bereiche 430 nF und 4,3 µf: 270 Hz Bereich 430 µF: 27 Hz 6.11Induktivität Bereiche: 4,3 mH, 43 mH, 430 mH, 4,3 H und 43 H Auflösung: 0,1 µH Genauigkeit:... -
Seite 20: Temperatur: Infrarot-Messung
Technische Daten 6.12Temperatur: Infrarot-Messung Temperaturbereich: -20 bis 550°C Anzeigenauflösung: 1°C/1°F Genauigkeit: 2% der Anzeige oder 1,6°C (jenachdem, welcher Wert größer ist), bei einer Umgebungstemperatur von 22°C und einem Emissionsfaktor von 0,95. Temperatur-Koeffizient: ±0,2% der Anzeige oder 0,2°C (jenachdem, welcher Wert größer ist) für eine Änderung der Umgebungstemperatur um ein Grad, bei einer Umgebungstemperatur zwischen 18 und 28°C. -
Seite 21: Anhang A: Funktionsprinzip
Funktionsprinzip der Infrarot-Temperaturmessung Anhang A: Funktionsprinzip Thermische Strahlung Objekte übertragen Wärme in Form von elektromagnetischen Wellen, Wärmeleitung oder Konvektion. Alle Objekte mit einer Temperatur oberhalb des absoluten Nullpunkts (–459°F, -273°C oder 0 K) strahlen Energie ab, wobei die Menge der abgestrahlten Wärmeenergie mit der Temperatur zunimmt. - Seite 22 Abbildung A-1. Sichtfeld des IR-Thermometers am Beispiel eines OS530 Das Sichtfeld wird durch das Verhältnis von Entfernung zu Punktgröße bestimmt. Bei einem Verhältnis von 1:10, wie beim HHM290, ergibt sich bei einem Abstand von 2 m eine Größe des Meßflecks von 20 cm.
-
Seite 23: Anhang B: Emissionsfaktoren
Metalle. Weiterhin kann sich der Wert bei einigen Materialien je nach Wellenlänge und Temperatur ändern. In Anhang C finden Sie verschiedene Verfahren zur genauen Bestimmung des Emissionsfaktors. Weitere Emissionsfaktoren finden Sie unter www.omega.de/techref/efaktor.htm . Tabelle B-1. Emissionsfaktoren Material Emissionsfaktor (e) Aluminium –... - Seite 24 Emissionsfaktoren Tabelle B-1. Emissionsfaktoren (Fortsetzung) Material Emissionsfaktor (e) Abdeckband 0,95 Asbestplatten 0,96 Asphalt, Teer 0,95 – 1,00 Dachpappe 0,91 Glas - Pyrex, Blei-, Natrium- 0,85 – 0,95 Farben und Lacke– schwarzer Schellack, matt 0,91 Farben und Lacke – Aluminiumfarbe 0,27 – 0,67 Farben und Lacke –...
-
Seite 25: Anhang C: Bestimmung Des Emissionsfaktors
Temperaturaufnehmer, der das Objekt berührt, und notieren Sie sich den gemessenen Wert. Zielen Sie mit dem HHM290 auf das Objekt. Achten Sie darauf, daß das Objekt das Sichtfeld des IR-Thermometers vollständig ausfüllt. Stellen Sie den Emissionsfaktor mit den Tasten so ein, daß... - Seite 26 Bestimmung des Emissionsfaktors Methode 3 – Abkleben mit Material mit bekanntem Wert Dieses Verfahren eignet sich für Objekte mit einer Temperatur unter 260°C. Kleben Sie das Objekt oder eine Probe des Objektmaterials mit einem Abdeckband ab, dessen Emissionsfaktor bekannt ist. Lassen Sie ausreichend Zeit verstreichen, damit das Abdeckband die Temperatur des Objekts annehmen kann.
- Seite 27 Bestimmung des Emissionsfaktors Methode 4 – Lackieren Streichen Sie einen Teil des Objekts (oder einer Probe des Objektmaterials) mit einem schwarzen Lack, dessen Emissionsfaktor bekannt ist und lassen Sie den Lack trocknen. Stellen Sie den Emissionsfaktor am Instrument auf den Wert des Lackes ein. Messen Sie mit dem Thermometer die Temperatur des lackierten Objektbereichs (Fläche “A”...
- Seite 28 Für Ihre Notizen...
-
Seite 29: Garantiebedingungen
Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind. - Seite 30 Für Ihren gesamten Bedarf der Mess- und Regeltechnik OMEGA … Ihr Partner Online-Webshop www.omega.de TEMPERATUR Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör Leitungen: für Thermoelemente, Pt100 und Thermistoren Kalibriergeräte und Eispunkt-Referenz Schreiber, Regler und Anzeiger Infrarot-Pyrometer DRUCK UND KRAFT Dehnungsmessstreifen, DMS-Brücken Wägezellen und Druckaufnehmer...
