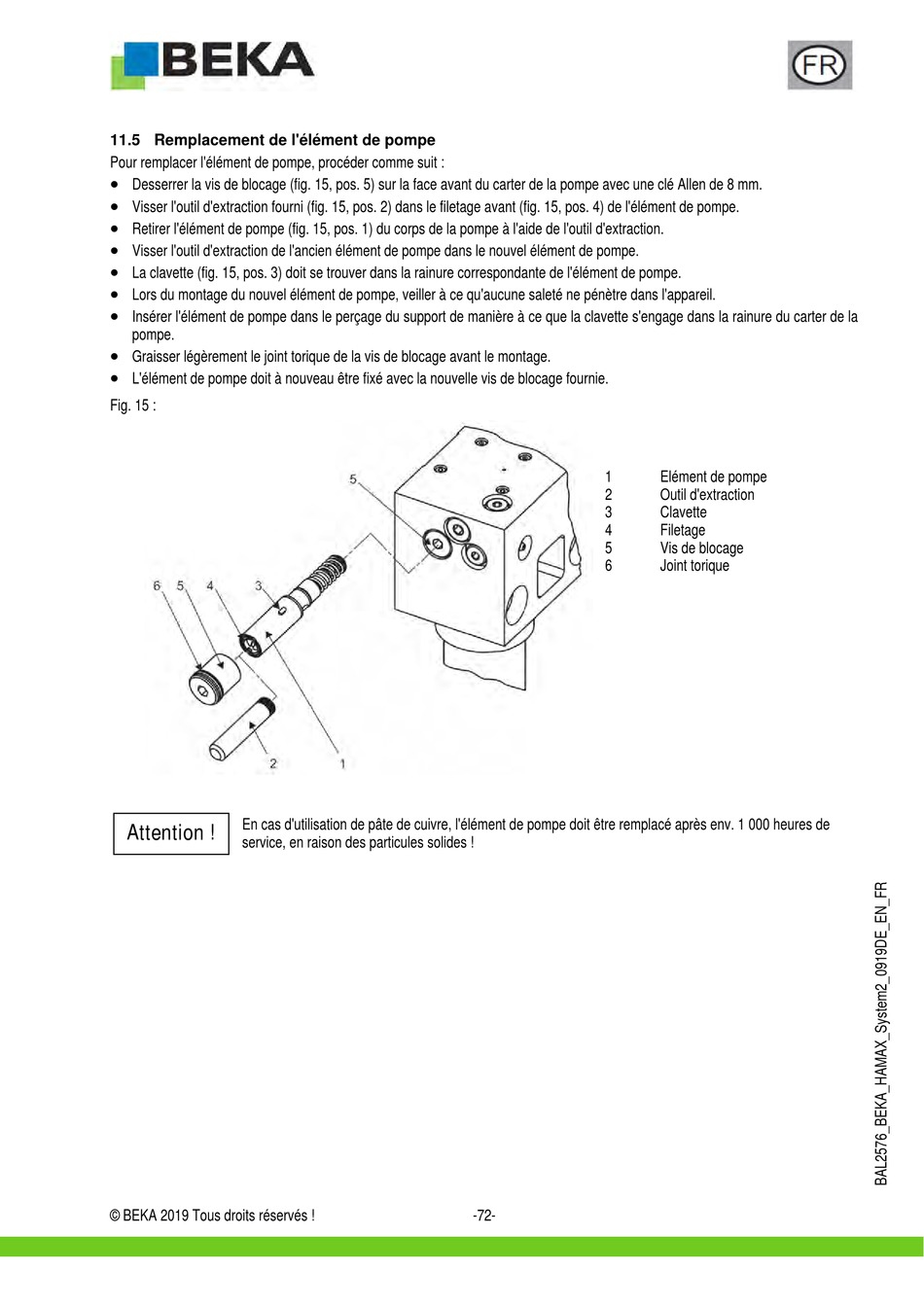

11.5 Remplacement de l'élément de pompe
Pour remplacer l'élément de pompe, procéder comme suit :

Desserrer la vis de blocage (fig. 15, pos. 5) sur la face avant du carter de la pompe avec une clé Allen de 8 mm.

Visser l'outil d'extraction fourni (fig. 15, pos. 2) dans le filetage avant (fig. 15, pos. 4) de l'élément de pompe.

Retirer l'élément de pompe (fig. 15, pos. 1) du corps de la pompe à l'aide de l'outil d'extraction.

Visser l'outil d'extraction de l'ancien élément de pompe dans le nouvel élément de pompe.

La clavette (fig. 15, pos. 3) doit se trouver dans la rainure correspondante de l'élément de pompe.

Lors du montage du nouvel élément de pompe, veiller à ce qu'aucune saleté ne pénètre dans l'appareil.

Insérer l'élément de pompe dans le perçage du support de manière à ce que la clavette s'engage dans la rainure du carter de la
pompe.

Graisser légèrement le joint torique de la vis de blocage avant le montage.

L'élément de pompe doit à nouveau être fixé avec la nouvelle vis de blocage fournie.
Fig. 15 :
En cas d'utilisation de pâte de cuivre, l'élément de pompe doit être remplacé après env. 1 000 heures de
Attention !
service, en raison des particules solides !
© BEKA 2019 Tous droits réservés !
1
2
3
4
5
6
-72-
Elément de pompe
Outil d'extraction
Clavette
Filetage
Vis de blocage
Joint torique
