Mise En Service - BEKA HAMAX SYSTEM 2 Original - Betriebs- Und Montageanleitung

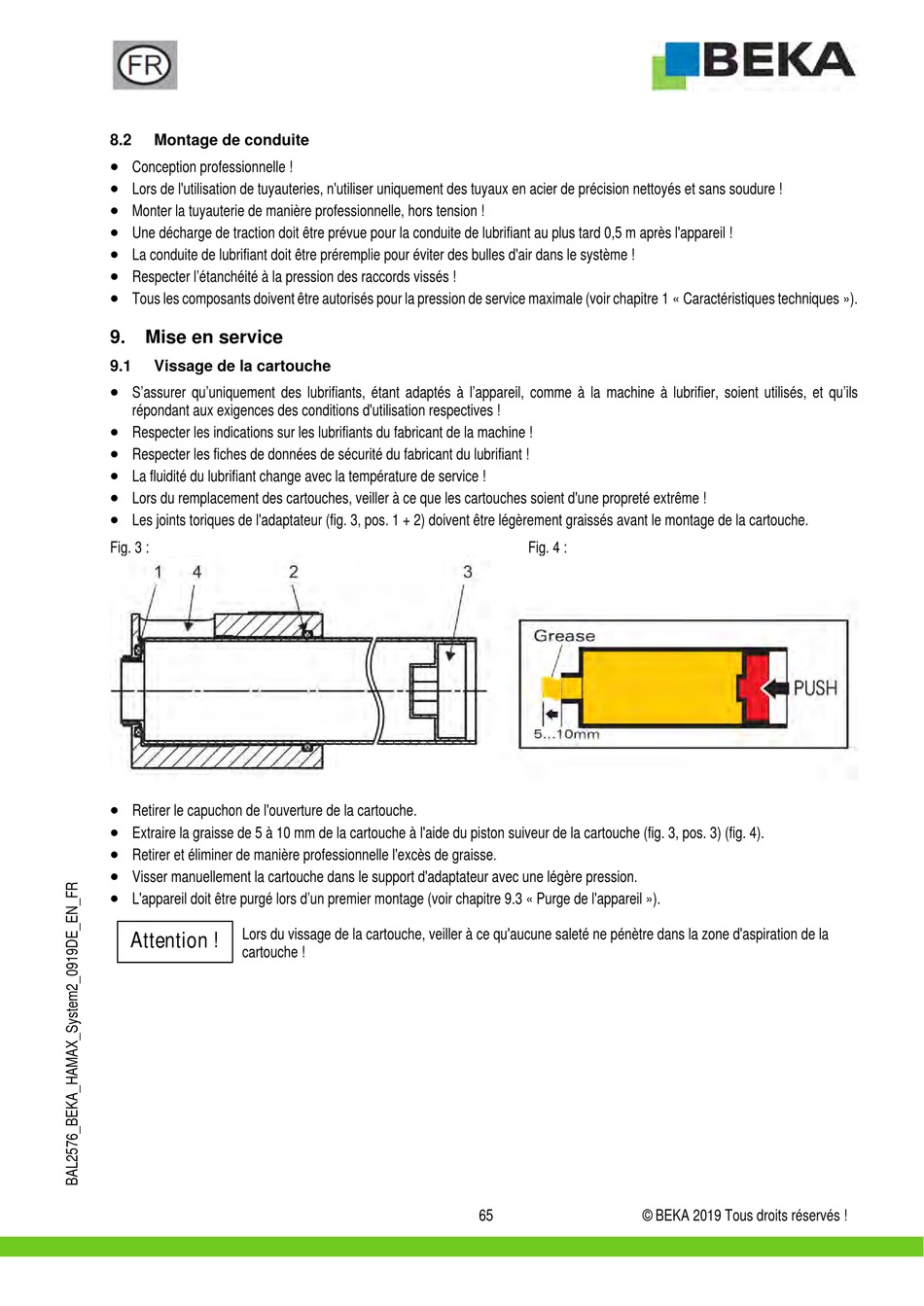

8.2 Montage de conduite

Conception professionnelle !

Lors de l'utilisation de tuyauteries, n'utiliser uniquement des tuyaux en acier de précision nettoyés et sans soudure !

Monter la tuyauterie de manière professionnelle, hors tension !

Une décharge de traction doit être prévue pour la conduite de lubrifiant au plus tard 0,5 m après l'appareil !

La conduite de lubrifiant doit être préremplie pour éviter des bulles d'air dans le système !

Respecter l'étanchéité à la pression des raccords vissés !

Tous les composants doivent être autorisés pour la pression de service maximale (voir chapitre 1 « Caractéristiques techniques »).
9.

Mise en service

9.1 Vissage de la cartouche

S'assurer qu'uniquement des lubrifiants, étant adaptés à l'appareil, comme à la machine à lubrifier, soient utilisés, et qu'ils
répondant aux exigences des conditions d'utilisation respectives !

Respecter les indications sur les lubrifiants du fabricant de la machine !

Respecter les fiches de données de sécurité du fabricant du lubrifiant !

La fluidité du lubrifiant change avec la température de service !

Lors du remplacement des cartouches, veiller à ce que les cartouches soient d'une propreté extrême !

Les joints toriques de l'adaptateur (fig. 3, pos. 1 + 2) doivent être légèrement graissés avant le montage de la cartouche.
Fig. 3 :

Retirer le capuchon de l'ouverture de la cartouche.

Extraire la graisse de 5 à 10 mm de la cartouche à l'aide du piston suiveur de la cartouche (fig. 3, pos. 3) (fig. 4).

Retirer et éliminer de manière professionnelle l'excès de graisse.

Visser manuellement la cartouche dans le support d'adaptateur avec une légère pression.

L'appareil doit être purgé lors d'un premier montage (voir chapitre 9.3 « Purge de l'appareil »).
Lors du vissage de la cartouche, veiller à ce qu'aucune saleté ne pénètre dans la zone d'aspiration de la
Attention !
cartouche !
Fig. 4 :
65 © BEKA 2019 Tous droits réservés !
