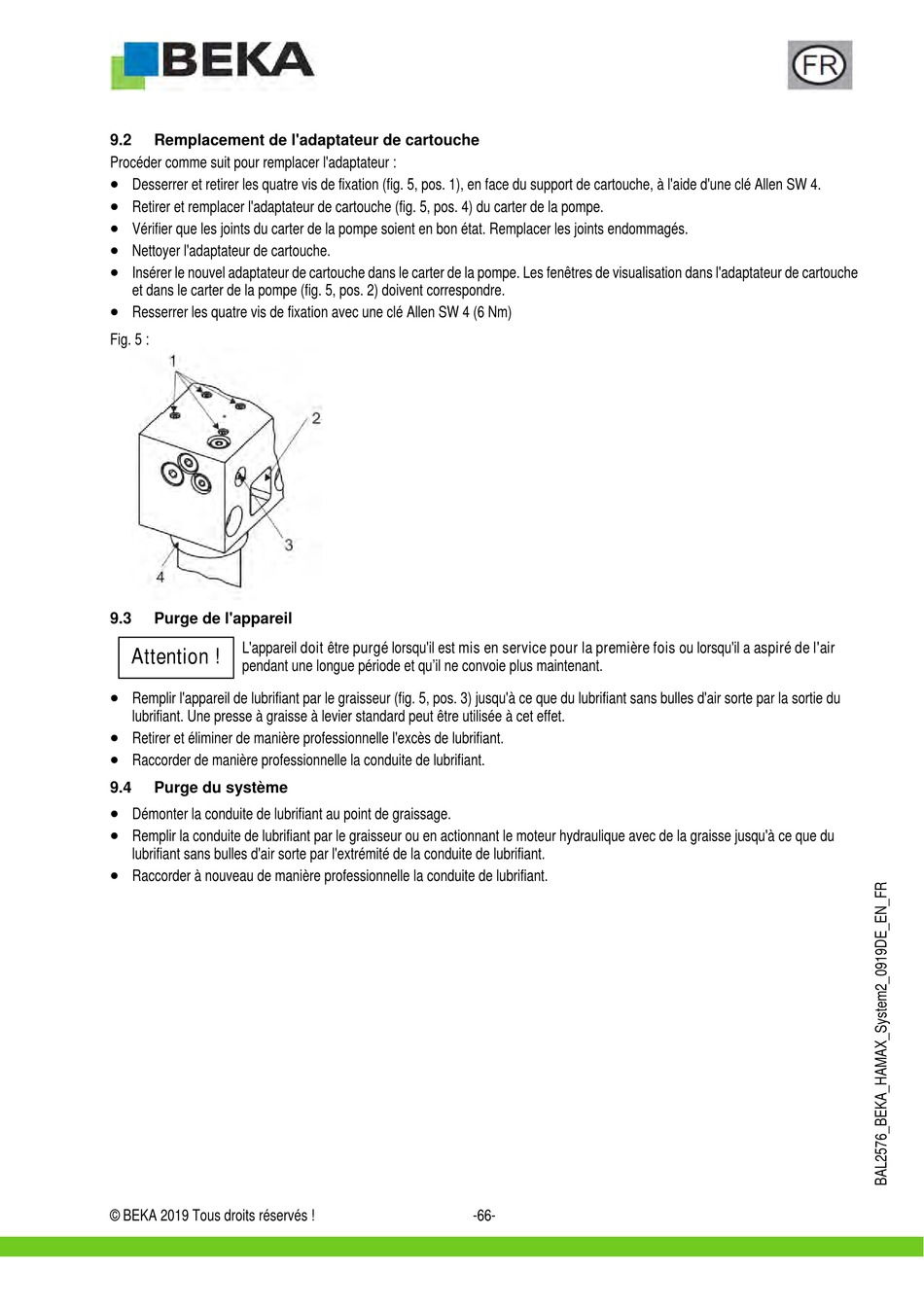

9.2 Remplacement de l'adaptateur de cartouche
Procéder comme suit pour remplacer l'adaptateur :

Desserrer et retirer les quatre vis de fixation (fig. 5, pos. 1), en face du support de cartouche, à l'aide d'une clé Allen SW 4.

Retirer et remplacer l'adaptateur de cartouche (fig. 5, pos. 4) du carter de la pompe.

Vérifier que les joints du carter de la pompe soient en bon état. Remplacer les joints endommagés.

Nettoyer l'adaptateur de cartouche.

Insérer le nouvel adaptateur de cartouche dans le carter de la pompe. Les fenêtres de visualisation dans l'adaptateur de cartouche
et dans le carter de la pompe (fig. 5, pos. 2) doivent correspondre.

Resserrer les quatre vis de fixation avec une clé Allen SW 4 (6 Nm)
Fig. 5 :
9.3

Purge de l'appareil

L'appareil doit être purgé lorsqu'il est mis en service pour la première fois ou lorsqu'il a aspiré de l'air
Attention !
pendant une longue période et qu'il ne convoie plus maintenant.

Remplir l'appareil de lubrifiant par le graisseur (fig. 5, pos. 3) jusqu'à ce que du lubrifiant sans bulles d'air sorte par la sortie du
lubrifiant. Une presse à graisse à levier standard peut être utilisée à cet effet.

Retirer et éliminer de manière professionnelle l'excès de lubrifiant.

Raccorder de manière professionnelle la conduite de lubrifiant.
9.4 Purge du système

Démonter la conduite de lubrifiant au point de graissage.

Remplir la conduite de lubrifiant par le graisseur ou en actionnant le moteur hydraulique avec de la graisse jusqu'à ce que du
lubrifiant sans bulles d'air sorte par l'extrémité de la conduite de lubrifiant.

Raccorder à nouveau de manière professionnelle la conduite de lubrifiant.
