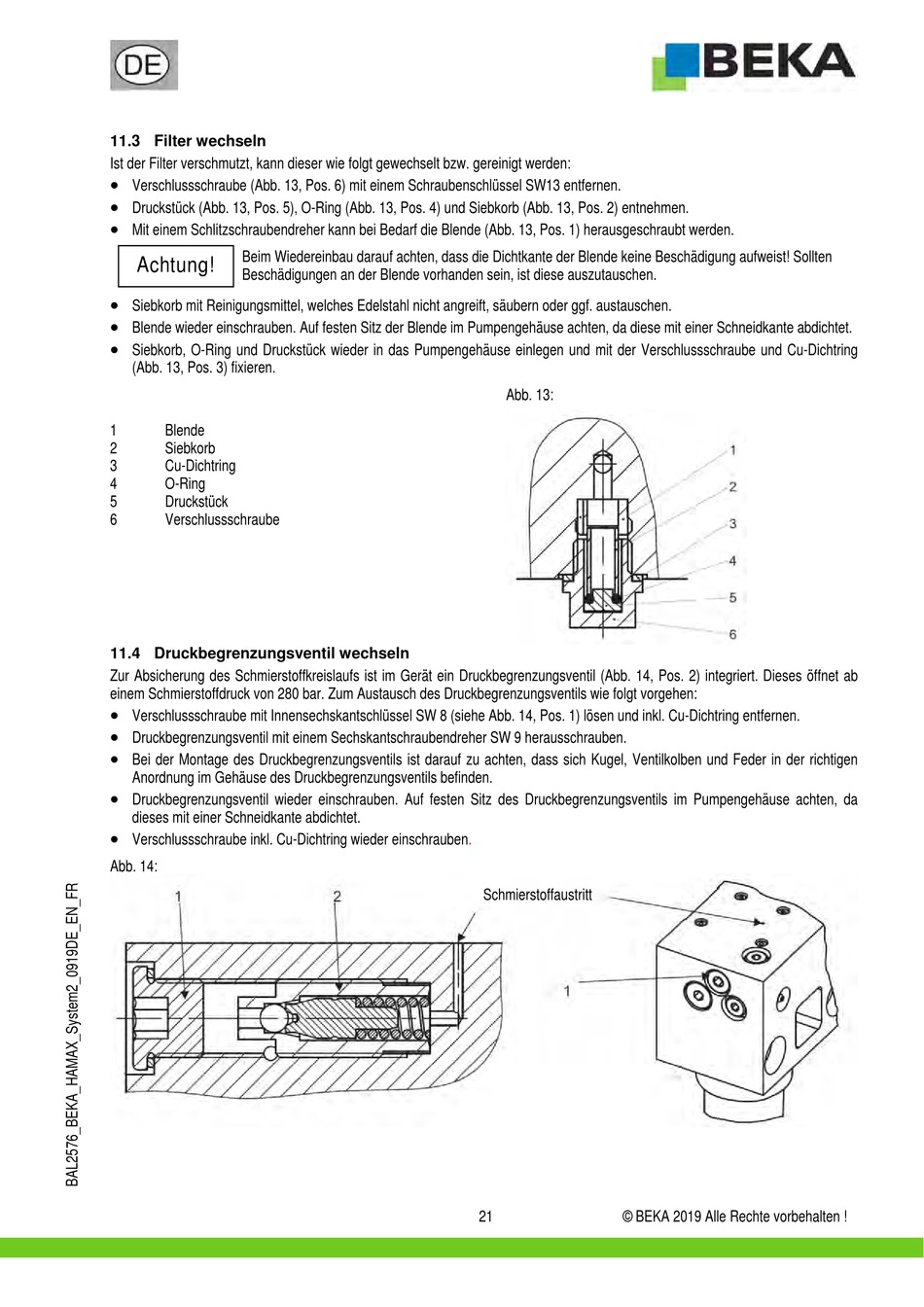

11.3 Filter wechseln

Ist der Filter verschmutzt, kann dieser wie folgt gewechselt bzw. gereinigt werden:

Verschlussschraube (Abb. 13, Pos. 6) mit einem Schraubenschlüssel SW13 entfernen.

Druckstück (Abb. 13, Pos. 5), O-Ring (Abb. 13, Pos. 4) und Siebkorb (Abb. 13, Pos. 2) entnehmen.

Mit einem Schlitzschraubendreher kann bei Bedarf die Blende (Abb. 13, Pos. 1) herausgeschraubt werden.
Beim Wiedereinbau darauf achten, dass die Dichtkante der Blende keine Beschädigung aufweist! Sollten
Achtung!
Beschädigungen an der Blende vorhanden sein, ist diese auszutauschen.

Siebkorb mit Reinigungsmittel, welches Edelstahl nicht angreift, säubern oder ggf. austauschen.

Blende wieder einschrauben. Auf festen Sitz der Blende im Pumpengehäuse achten, da diese mit einer Schneidkante abdichtet.

Siebkorb, O-Ring und Druckstück wieder in das Pumpengehäuse einlegen und mit der Verschlussschraube und Cu-Dichtring
(Abb. 13, Pos. 3) fixieren.
1 Blende
2 Siebkorb
3 Cu-Dichtring
4 O-Ring
5 Druckstück
6 Verschlussschraube

11.4 Druckbegrenzungsventil wechseln

Zur Absicherung des Schmierstoffkreislaufs ist im Gerät ein Druckbegrenzungsventil (Abb. 14, Pos. 2) integriert. Dieses öffnet ab
einem Schmierstoffdruck von 280 bar. Zum Austausch des Druckbegrenzungsventils wie folgt vorgehen:

Verschlussschraube mit Innensechskantschlüssel SW 8 (siehe Abb. 14, Pos. 1) lösen und inkl. Cu-Dichtring entfernen.

Druckbegrenzungsventil mit einem Sechskantschraubendreher SW 9 herausschrauben.

Bei der Montage des Druckbegrenzungsventils ist darauf zu achten, dass sich Kugel, Ventilkolben und Feder in der richtigen
Anordnung im Gehäuse des Druckbegrenzungsventils befinden.

Druckbegrenzungsventil wieder einschrauben. Auf festen Sitz des Druckbegrenzungsventils im Pumpengehäuse achten, da
dieses mit einer Schneidkante abdichtet.

Verschlussschraube inkl. Cu-Dichtring wieder
Abb. 14:
Abb. 13:
einschrauben.
Schmierstoffaustritt
