10. Description de la fonction
10.1 Généralités
L'appareil est principalement utilisé pour la lubrification de marteaux hydrauliques ou d'autres appareils de montage de machines de
construction. Grâce à sa construction compacte, un montage direct sur le support est possible.
L'entraînement étant assuré par un moteur hydraulique (fig. 9, pos. 9), la distribution de lubrifiant continue est garantie. La quantité de
convoyage peut être réglée à l'aide d'un régulateur de débit (fig. 9, pos. 8).
Un graisseur (fig. 9, pos. 5) est intégré pour la lubrification manuelle en cas de défaillance du système hydraulique. Pour protéger le
système de lubrifiant, une vanne de limitation de pression (DBV ; fig. 9, pos. 3) est installée dans l'appareil, s'ouvrant à 280 bars.
L'ouverture de sortie (fig. 9, pos. 1) du DBV se trouve en face du support de cartouche.
Des cartouches en plastique transparentes (fig. 9, pos. 7) sont utilisées comme récipients de réserve. Différents types de cartouches
peuvent être utilisés avec un système d'adaptateur. Le niveau de graisse est contrôlé optiquement par la position du piston suiveur
visible. Afin de pouvoir contrôler le niveau de graisse avec des cartouches presque vides, une fenêtre de visualisation (fig. 9, pos. 6)
est intégrée dans le carter de la pompe. Le contrôle du fonctionnement s'effectue par l'intermédiaire de l'arbre excentrique visible
(fig. 9, pos. 2), qui tourne lors du service.
En cas de signes d'usure de l'élément de pompe (fig. 9, pos. 4), la graisse peut s'échapper par le perçage de décharge latéral (fig. 9,
pos. 10).

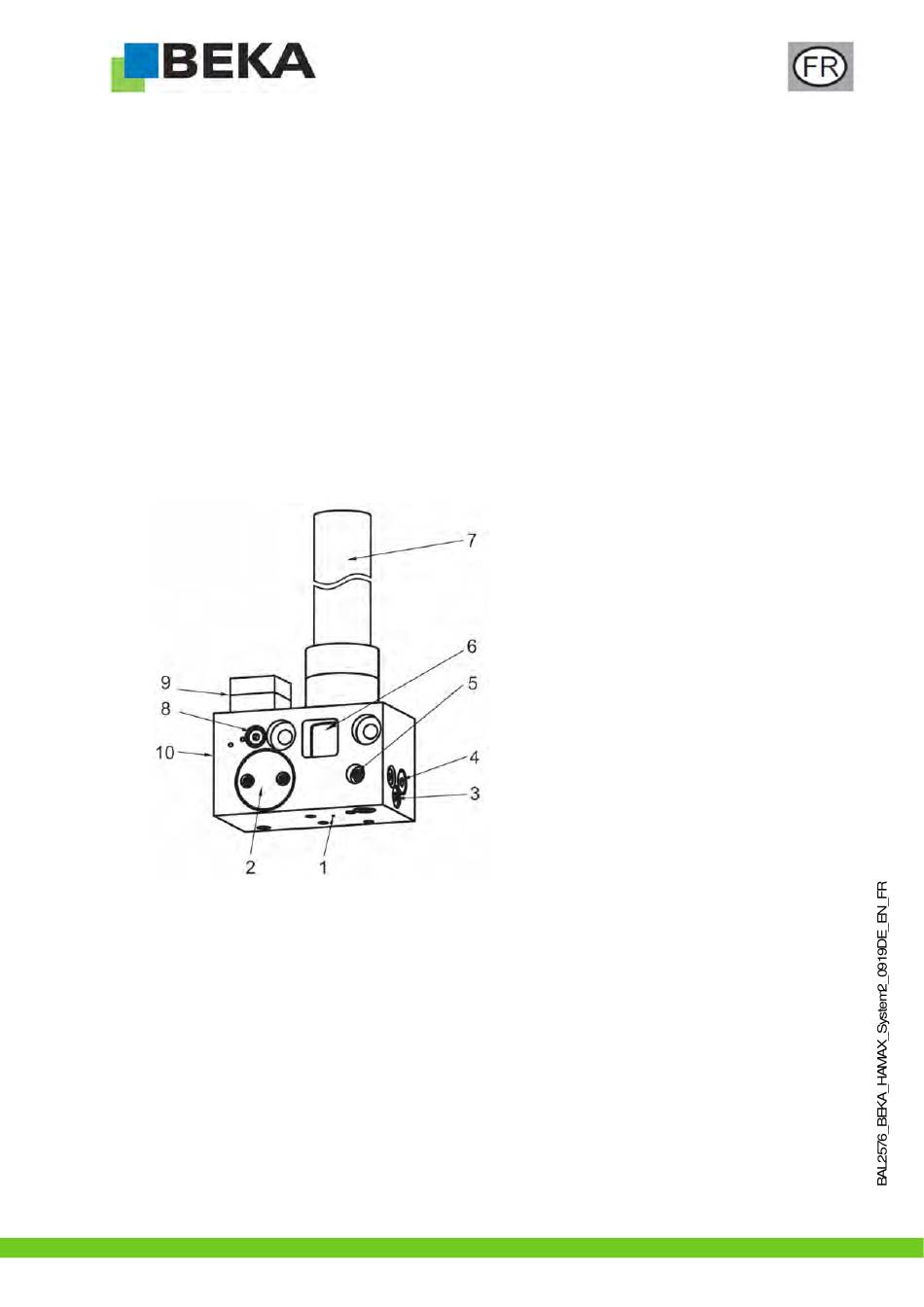

Fig. 9
© BEKA 2019 Tous droits réservés !
-68-
