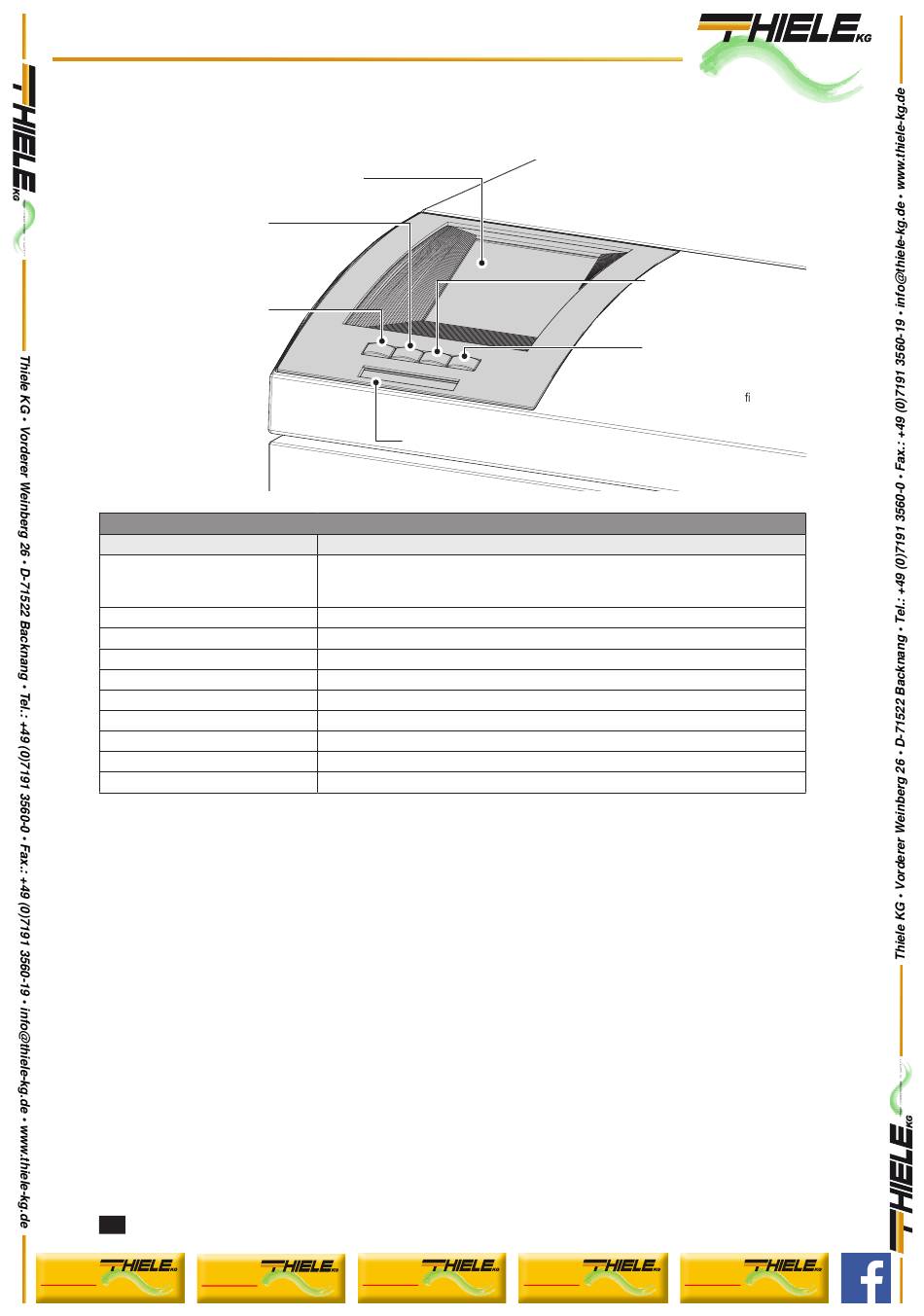

7. BEDIENKONSOLE
AUF-Taste
Ermöglicht den Bildlauf nach oben
durch die Menüs/Werte
ESC-Taste
Zum Verlassen der aktuellen Seite/
Abbruch von Vorgängen
Bedienfeld mit LED-Statusleiste
Farbe
Rot-gelb-grün-rot blinkend
Rot blinkend
Rot
Gelb-rot blinkend
Gelb blinkend
Gelb
Grün-gelb-grün blinkend
Grün blinkend
Grün
Grau (aus)
TASTENFELDSPERRE
Das Tastenfeld kann gesperrt werden, indem die Tasten in der folgenden Reihenfolge gedrückt werden:
ESC > AUF-Taste > AB-Taste > ENTER
Zum Entsperren des Tastenfelds müssen die Tasten in umgekehrter Reihenfolge gedrückt werden:
ENTER > AB-Taste > AUF-Taste > ESC
Diese Abfolgen funktionieren nur auf der Seite BEDIENFELD.
Wenn die Tastatur gesperrt ist, wird das Schlüssel-Symbol angezeigt.
28
DE
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
Display
LED-Statusleiste
Beschreibung
Keine Kommunikation. Die Daten werden nicht mehr aktualisiert oder sind nicht vorhan-
den.
Lastzustand kann nicht angezeigt werden.
Last wird versorgt, aber der Ausgang wird in wenigen Minuten deaktiviert.
Last wird nicht versorgt: Ausgang wegen eines Alarms ausgeschaltet.
Last versorgt, aber nicht mehr geschützt. Ein kritischer Alarm tritt auf.
Wartung angefragt/läuft.
Lastversorgung mit Warnung.
Last wird versorgt und Präventivalarm vorhanden.
Last wird bald versorgt und getestet.
Last über Wechselrichter geschützt.
Last wird nicht versorgt, Ausgang in Standby/isoliert/aus.
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
YOUR CONNECTION TO SAFETY
AB-Taste
Ermöglicht den Bildlauf nach
unten durch die Menüs/Werte
ENTER-Taste
Zugriff auf das aktuell
angezeigte Menü, Übernehmen/
Übergeben von Kon gurationen
und Befehlen
MASTERYS BC+ 10-40 kVA – Ref.: IOMMASBCXX0G-DE 01
