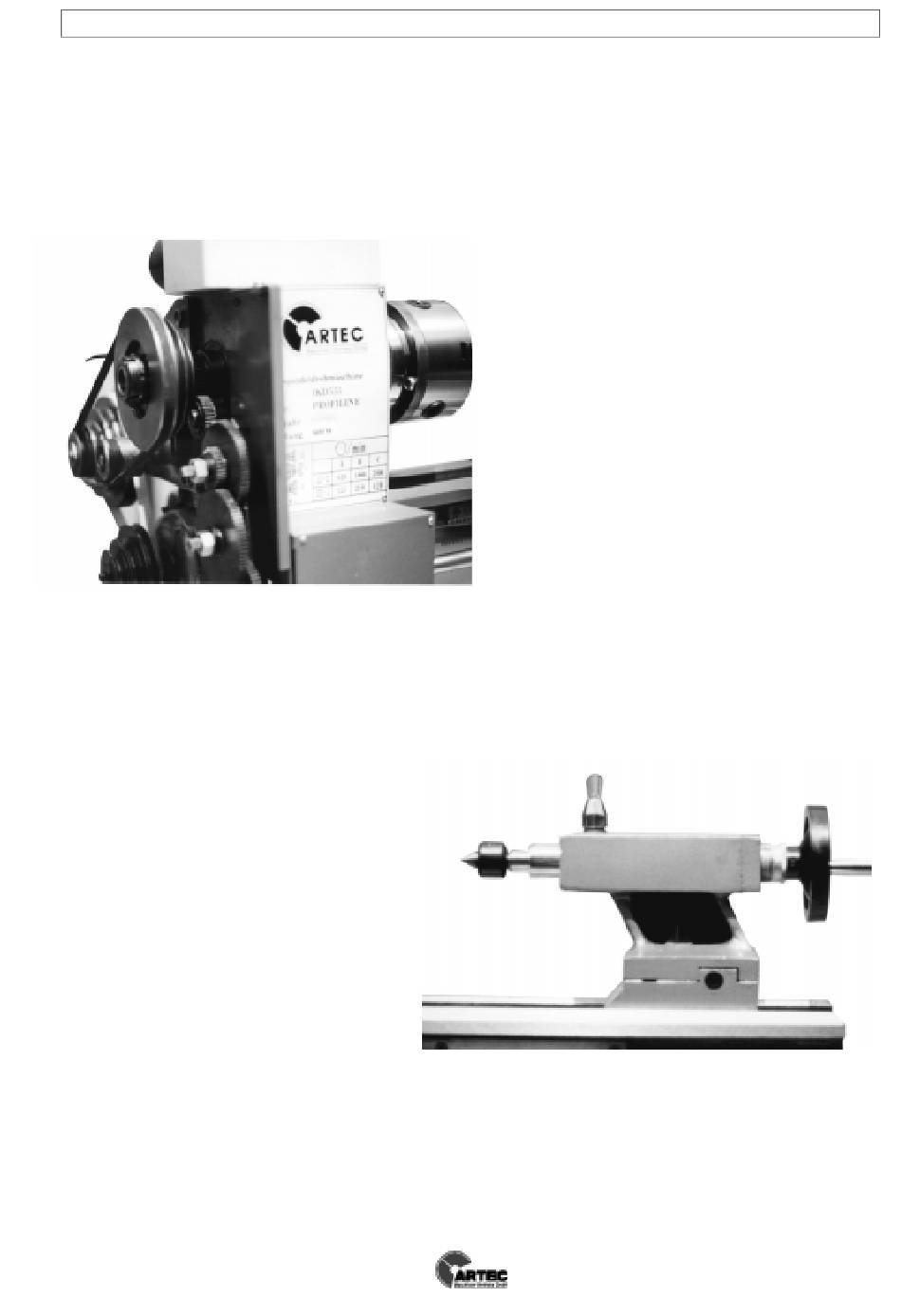

Sollte sich der Riemen einmal lockern, muß die Spannrolle nachgestellt werden. Dies ist
durch Lösen der Schraube möglich.
Vorschubrichtung
Der Vorschubantrieb erfolgt über ein Zahnrad am hinteren Ende der Arbeitsspindel über
Wechselräder mit unterschiedlicher Zähnezahl im Wechselräderkasten auf die Leitspin-
Einstellung des Reitstocks
Der Reitstock kann auf dem Maschi-
nenbett verschoben werden, und in
die gewünschten Position gebracht
werden und festgeklemmt werden.
Lösen Sie hierzu die Stellschraube
mit Hilfe des zugehörenden Gabel-
schlüssel und schieben Sie den Reit-
stock in die gewünschte Position.
Ziehen Sie anschließend die Stell-
schraube wieder fest. Die Pinole
kann mit Hilfe der Handkurbel vor
und zurück gedreht werden. Damit
sich die Pinole in der gewünschten
Position nicht selbständig verstellen
kann, kann diese mit Hilfe der
Klemmhebels festgestellt werden.
Kapitel 4
Bedienungsanleitung Drehmaschine IKD-400/555
del. Durch Betätigung des Hebels am
Schloßkasten ist die Schloßmutter zu
schließen und der mechanische Vorschub
ist eingeschaltet.
Zum Erreichen der unterschiedlichen
Vorschübe und Gewindesteigungen sind
entsprechend der Tabelle die
Wechselräder im Wechselradgetriebe
einzusetzen.
Zum Umsetzen der Vorschubrichtung ist
das Ritzel mit 40 Zähnen auf dem
Scherenbefestigungsbolzen einzusetzen,
so daß der Bolzen unter der Arbeitsspindel
sitzt und dort in das vorhandene Ritzel mit
40 Zähnen eingreift.
(Die mitlaufende Körnerspitze ist nicht im Lieferumfang enthalten.)
Seite 27
