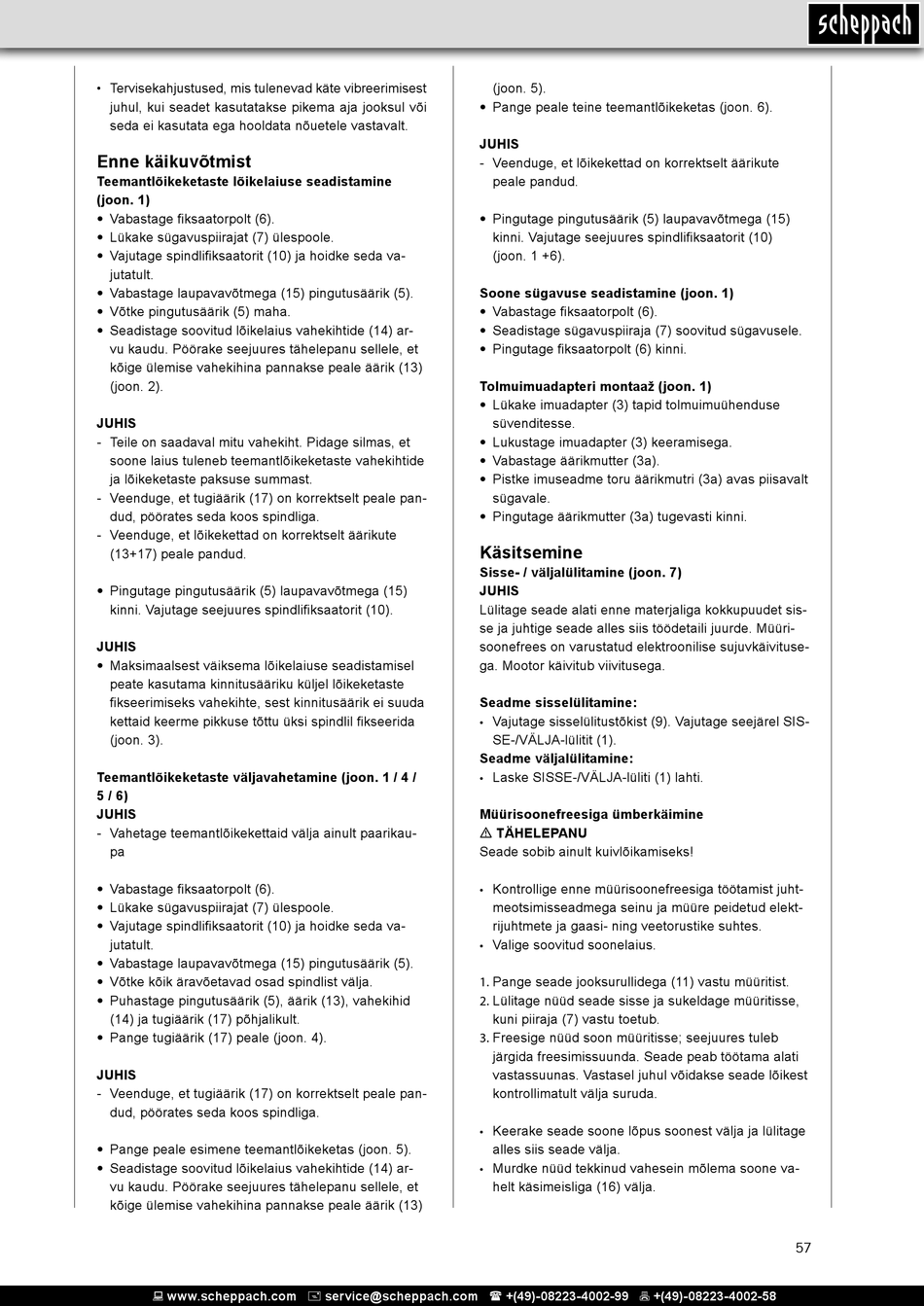

Scheppach MNF1400 Original Anleitungen Seite 57

• Tervisekahjustused, mis tulenevad käte vibreerimisest
juhul, kui seadet kasutatakse pikema aja jooksul või
seda ei kasutata ega hooldata nõuetele vastavalt.
Enne käikuvõtmist
Teemantlõikeketaste lõikelaiuse seadistamine
(joon. 1)
• Vabastage fiksaatorpolt (6).
• Lükake sügavuspiirajat (7) ülespoole.
• Vajutage spindlifiksaatorit (10) ja hoidke seda va-
jutatult.
• Vabastage laupavavõtmega (15) pingutusäärik (5).
• Võtke pingutusäärik (5) maha.
• Seadistage soovitud lõikelaius vahekihtide (14) ar-
vu kaudu. Pöörake seejuures tähelepanu sellele, et
kõige ülemise vahekihina pannakse peale äärik (13)
(joon. 2).
JUHIS
- Teile on saadaval mitu vahekiht. Pidage silmas, et
soone laius tuleneb teemantlõikeketaste vahekihtide
ja lõikeketaste paksuse summast.
- Veenduge, et tugiäärik (17) on korrektselt peale pan-
dud, pöörates seda koos spindliga.
- Veenduge, et lõikekettad on korrektselt äärikute
(13+17) peale pandud.
• Pingutage pingutusäärik (5) laupavavõtmega (15)
kinni. Vajutage seejuures spindlifiksaatorit (10).
JUHIS
• Maksimaalsest väiksema lõikelaiuse seadistamisel
peate kasutama kinnitusääriku küljel lõikeketaste
fikseerimiseks vahekihte, sest kinnitusäärik ei suuda
kettaid keerme pikkuse tõttu üksi spindlil fikseerida
(joon. 3).
Teemantlõikeketaste väljavahetamine (joon. 1 / 4 /
5 / 6)
JUHIS
- Vahetage teemantlõikekettaid välja ainult paarikau-
pa
• Vabastage fiksaatorpolt (6).
• Lükake sügavuspiirajat (7) ülespoole.
• Vajutage spindlifiksaatorit (10) ja hoidke seda va-
jutatult.
• Vabastage laupavavõtmega (15) pingutusäärik (5).
• Võtke kõik äravõetavad osad spindlist välja.
• Puhastage pingutusäärik (5), äärik (13), vahekihid
(14) ja tugiäärik (17) põhjalikult.
• Pange tugiäärik (17) peale (joon. 4).
JUHIS
- Veenduge, et tugiäärik (17) on korrektselt peale pan-
dud, pöörates seda koos spindliga.
• Pange peale esimene teemantlõikeketas (joon. 5).
• Seadistage soovitud lõikelaius vahekihtide (14) ar-
vu kaudu. Pöörake seejuures tähelepanu sellele, et
kõige ülemise vahekihina pannakse peale äärik (13)
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
(joon. 5).
• Pange peale teine teemantlõikeketas (joon. 6).
JUHIS
- Veenduge, et lõikekettad on korrektselt äärikute
peale pandud.
• Pingutage pingutusäärik (5) laupavavõtmega (15)
kinni. Vajutage seejuures spindlifiksaatorit (10)
(joon. 1 +6).
Soone sügavuse seadistamine (joon. 1)
• Vabastage fiksaatorpolt (6).
• Seadistage sügavuspiiraja (7) soovitud sügavusele.
• Pingutage fiksaatorpolt (6) kinni.
Tolmuimuadapteri montaaž (joon. 1)
• Lükake imuadapter (3) tapid tolmuimuühenduse
süvenditesse.
• Lukustage imuadapter (3) keeramisega.
• Vabastage äärikmutter (3a).
• Pistke imuseadme toru äärikmutri (3a) avas piisavalt
sügavale.
• Pingutage äärikmutter (3a) tugevasti kinni.
Käsitsemine
Sisse- / väljalülitamine (joon. 7)
JUHIS
Lülitage seade alati enne materjaliga kokkupuudet sis-
se ja juhtige seade alles siis töödetaili juurde. Müüri-
soonefrees on varustatud elektroonilise sujuvkäivituse-
ga. Mootor käivitub viivitusega.
Seadme sisselülitamine:
• Vajutage sisselülitustõkist (9). Vajutage seejärel SIS-
SE-/VÄLJA-lülitit (1).
Seadme väljalülitamine:
• Laske SISSE-/VÄLJA-lüliti (1) lahti.
Müürisoonefreesiga ümberkäimine
m TÄHELEPANU
Seade sobib ainult kuivlõikamiseks!
• Kontrollige enne müürisoonefreesiga töötamist juht-
meotsimisseadmega seinu ja müüre peidetud elekt-
rijuhtmete ja gaasi- ning veetorustike suhtes.
• Valige soovitud soonelaius.
1. Pange seade jooksurullidega (11) vastu müüritist.
2. Lülitage nüüd seade sisse ja sukeldage müüritisse,
kuni piiraja (7) vastu toetub.
3. Freesige nüüd soon müüritisse; seejuures tuleb
järgida freesimissuunda. Seade peab töötama alati
vastassuunas. Vastasel juhul võidakse seade lõikest
kontrollimatult välja suruda.
• Keerake seade soone lõpus soonest välja ja lülitage
alles siis seade välja.
• Murdke nüüd tekkinud vahesein mõlema soone va-
helt käsimeisliga (16) välja.
