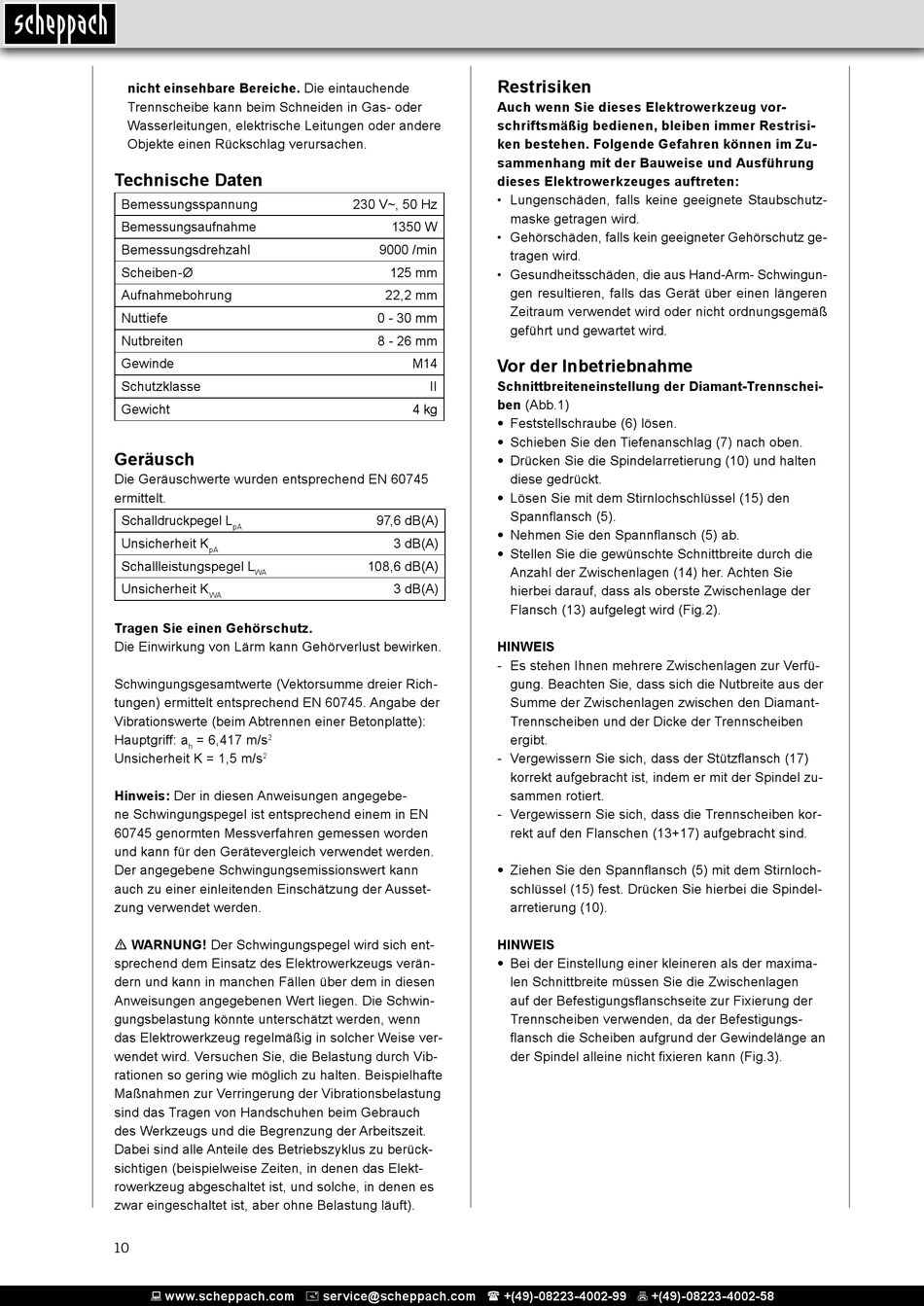

Technische Daten - Scheppach MNF1400 Original Anleitungen

nicht einsehbare Bereiche. Die eintauchende
Trennscheibe kann beim Schneiden in Gas- oder
Wasserleitungen, elektrische Leitungen oder andere
Objekte einen Rückschlag verursachen.

Technische Daten

Bemessungsspannung
Bemessungsaufnahme
Bemessungsdrehzahl
Scheiben-Ø
Aufnahmebohrung
Nuttiefe
Nutbreiten
Gewinde
Schutzklasse
Gewicht
Geräusch
Die Geräuschwerte wurden entsprechend EN 60745
ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Rich-
tungen) ermittelt entsprechend EN 60745. Angabe der
Vibrationswerte (beim Abtrennen einer Betonplatte):
Hauptgriff: a = 6,417 m/s
2
h
Unsicherheit K = 1,5 m/s
2
Hinweis: Der in diesen Anweisungen angegebe-
ne Schwingungspegel ist entsprechend einem in EN
60745 genormten Messverfahren gemessen worden
und kann für den Gerätevergleich verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der Ausset-
zung verwendet werden.
m WARNUNG! Der Schwingungspegel wird sich ent-
sprechend dem Einsatz des Elektrowerkzeugs verän-
dern und kann in manchen Fällen über dem in diesen
Anweisungen angegebenen Wert liegen. Die Schwin-
gungsbelastung könnte unterschätzt werden, wenn
das Elektrowerkzeug regelmäßig in solcher Weise ver-
wendet wird. Versuchen Sie, die Belastung durch Vib-
rationen so gering wie möglich zu halten. Beispielhafte
Maßnahmen zur Verringerung der Vibrationsbelastung
sind das Tragen von Handschuhen beim Gebrauch
des Werkzeugs und die Begrenzung der Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus zu berück-
sichtigen (beispielweise Zeiten, in denen das Elekt-
rowerkzeug abgeschaltet ist, und solche, in denen es
zwar eingeschaltet ist, aber ohne Belastung läuft).
10
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vor-
schriftsmäßig bedienen, bleiben immer Restrisi-
ken bestehen. Folgende Gefahren können im Zu-
sammenhang mit der Bauweise und Ausführung
dieses Elektrowerkzeuges auftreten:
• Lungenschäden, falls keine geeignete Staubschutz-
230 V~, 50 Hz
maske getragen wird.
1350 W
• Gehörschäden, falls kein geeigneter Gehörschutz ge-
9000 /min
tragen wird.
125 mm
• Gesundheitsschäden, die aus Hand-Arm- Schwingun-
gen resultieren, falls das Gerät über einen längeren
22,2 mm
Zeitraum verwendet wird oder nicht ordnungsgemäß
0 - 30 mm
geführt und gewartet wird.
8 - 26 mm
M14 Vor der Inbetriebnahme
II Schnittbreiteneinstellung der Diamant-Trennschei-
ben (Abb.1)
4 kg
• Feststellschraube (6) lösen.
• Schieben Sie den Tiefenanschlag (7) nach oben.
• Drücken Sie die Spindelarretierung (10) und halten
diese gedrückt.
• Lösen Sie mit dem Stirnlochschlüssel (15) den
Spannflansch (5).
97,6 dB(A)
• Nehmen Sie den Spannflansch (5) ab.
3 dB(A)
• Stellen Sie die gewünschte Schnittbreite durch die
108,6 dB(A)
Anzahl der Zwischenlagen (14) her. Achten Sie
3 dB(A)
hierbei darauf, dass als oberste Zwischenlage der
Flansch (13) aufgelegt wird (Fig.2).
HINWEIS
- Es stehen Ihnen mehrere Zwischenlagen zur Verfü-
gung. Beachten Sie, dass sich die Nutbreite aus der
Summe der Zwischenlagen zwischen den Diamant-
Trennscheiben und der Dicke der Trennscheiben
ergibt.
- Vergewissern Sie sich, dass der Stützflansch (17)
korrekt aufgebracht ist, indem er mit der Spindel zu-
sammen rotiert.
- Vergewissern Sie sich, dass die Trennscheiben kor-
rekt auf den Flanschen (13+17) aufgebracht sind.
• Ziehen Sie den Spannflansch (5) mit dem Stirnloch-
schlüssel (15) fest. Drücken Sie hierbei die Spindel-
arretierung (10).
HINWEIS
• Bei der Einstellung einer kleineren als der maxima-
len Schnittbreite müssen Sie die Zwischenlagen
auf der Befestigungsflanschseite zur Fixierung der
Trennscheiben verwenden, da der Befestigungs-
flansch die Scheiben aufgrund der Gewindelänge an
der Spindel alleine nicht fixieren kann (Fig.3).
