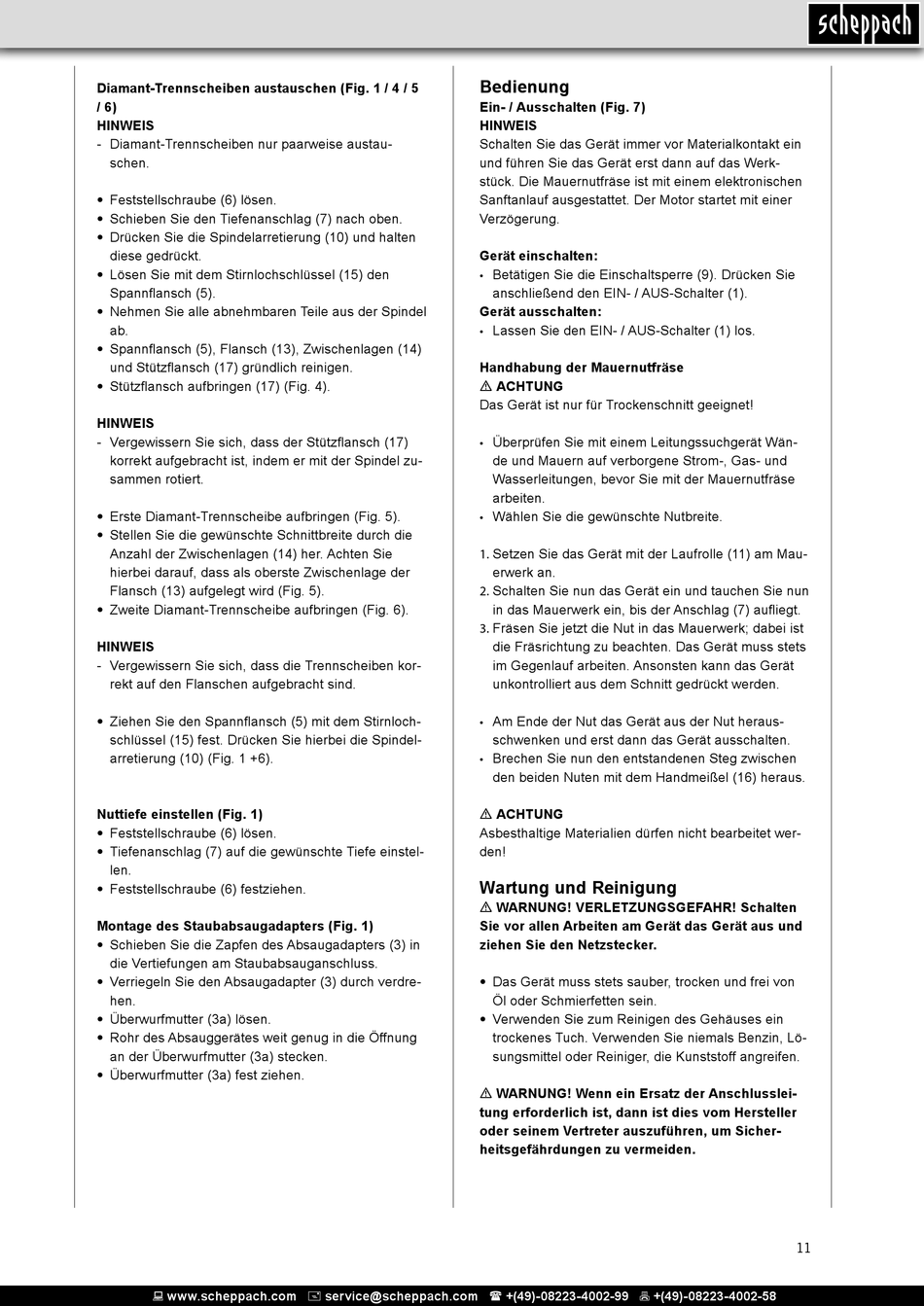

Diamant-Trennscheiben austauschen (Fig. 1 / 4 / 5
/ 6)
HINWEIS
- Diamant-Trennscheiben nur paarweise austau-
schen.
• Feststellschraube (6) lösen.
• Schieben Sie den Tiefenanschlag (7) nach oben.
• Drücken Sie die Spindelarretierung (10) und halten
diese gedrückt.
• Lösen Sie mit dem Stirnlochschlüssel (15) den
Spannflansch (5).
• Nehmen Sie alle abnehmbaren Teile aus der Spindel
ab.
• Spannflansch (5), Flansch (13), Zwischenlagen (14)
und Stützflansch (17) gründlich reinigen.
• Stützflansch aufbringen (17) (Fig. 4).
HINWEIS
- Vergewissern Sie sich, dass der Stützflansch (17)
korrekt aufgebracht ist, indem er mit der Spindel zu-
sammen rotiert.
• Erste Diamant-Trennscheibe aufbringen (Fig. 5).
• Stellen Sie die gewünschte Schnittbreite durch die
Anzahl der Zwischenlagen (14) her. Achten Sie
hierbei darauf, dass als oberste Zwischenlage der
Flansch (13) aufgelegt wird (Fig. 5).
• Zweite Diamant-Trennscheibe aufbringen (Fig. 6).
HINWEIS
- Vergewissern Sie sich, dass die Trennscheiben kor-
rekt auf den Flanschen aufgebracht sind.
• Ziehen Sie den Spannflansch (5) mit dem Stirnloch-
schlüssel (15) fest. Drücken Sie hierbei die Spindel-
arretierung (10) (Fig. 1 +6).
Nuttiefe einstellen (Fig. 1)
• Feststellschraube (6) lösen.
• Tiefenanschlag (7) auf die gewünschte Tiefe einstel-
len.
• Feststellschraube (6) festziehen.
Montage des Staubabsaugadapters (Fig. 1)
• Schieben Sie die Zapfen des Absaugadapters (3) in
die Vertiefungen am Staubabsauganschluss.
• Verriegeln Sie den Absaugadapter (3) durch verdre-
hen.
• Überwurfmutter (3a) lösen.
• Rohr des Absauggerätes weit genug in die Öffnung
an der Überwurfmutter (3a) stecken.
• Überwurfmutter (3a) fest ziehen.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Bedienung

Ein- / Ausschalten (Fig. 7)
HINWEIS
Schalten Sie das Gerät immer vor Materialkontakt ein
und führen Sie das Gerät erst dann auf das Werk-
stück. Die Mauernutfräse ist mit einem elektronischen
Sanftanlauf ausgestattet. Der Motor startet mit einer
Verzögerung.
Gerät einschalten:
• Betätigen Sie die Einschaltsperre (9). Drücken Sie
anschließend den EIN- / AUS-Schalter (1).
Gerät ausschalten:
• Lassen Sie den EIN- / AUS-Schalter (1) los.
Handhabung der Mauernutfräse
m ACHTUNG
Das Gerät ist nur für Trockenschnitt geeignet!
• Überprüfen Sie mit einem Leitungssuchgerät Wän-
de und Mauern auf verborgene Strom-, Gas- und
Wasserleitungen, bevor Sie mit der Mauernutfräse
arbeiten.
• Wählen Sie die gewünschte Nutbreite.
1. Setzen Sie das Gerät mit der Laufrolle (11) am Mau-
erwerk an.
2. Schalten Sie nun das Gerät ein und tauchen Sie nun
in das Mauerwerk ein, bis der Anschlag (7) aufliegt.
3. Fräsen Sie jetzt die Nut in das Mauerwerk; dabei ist
die Fräsrichtung zu beachten. Das Gerät muss stets
im Gegenlauf arbeiten. Ansonsten kann das Gerät
unkontrolliert aus dem Schnitt gedrückt werden.
• Am Ende der Nut das Gerät aus der Nut heraus-
schwenken und erst dann das Gerät ausschalten.
• Brechen Sie nun den entstandenen Steg zwischen
den beiden Nuten mit dem Handmeißel (16) heraus.
m ACHTUNG
Asbesthaltige Materialien dürfen nicht bearbeitet wer-
den!
Wartung und Reinigung
m WARNUNG! VERLETZUNGSGEFAHR! Schalten
Sie vor allen Arbeiten am Gerät das Gerät aus und
ziehen Sie den Netzstecker.
• Das Gerät muss stets sauber, trocken und frei von
Öl oder Schmierfetten sein.
• Verwenden Sie zum Reinigen des Gehäuses ein
trockenes Tuch. Verwenden Sie niemals Benzin, Lö-
sungsmittel oder Reiniger, die Kunststoff angreifen.
m WARNUNG! Wenn ein Ersatz der Anschlusslei-
tung erforderlich ist, dann ist dies vom Hersteller
oder seinem Vertreter auszuführen, um Sicher-
heitsgefährdungen zu vermeiden.
