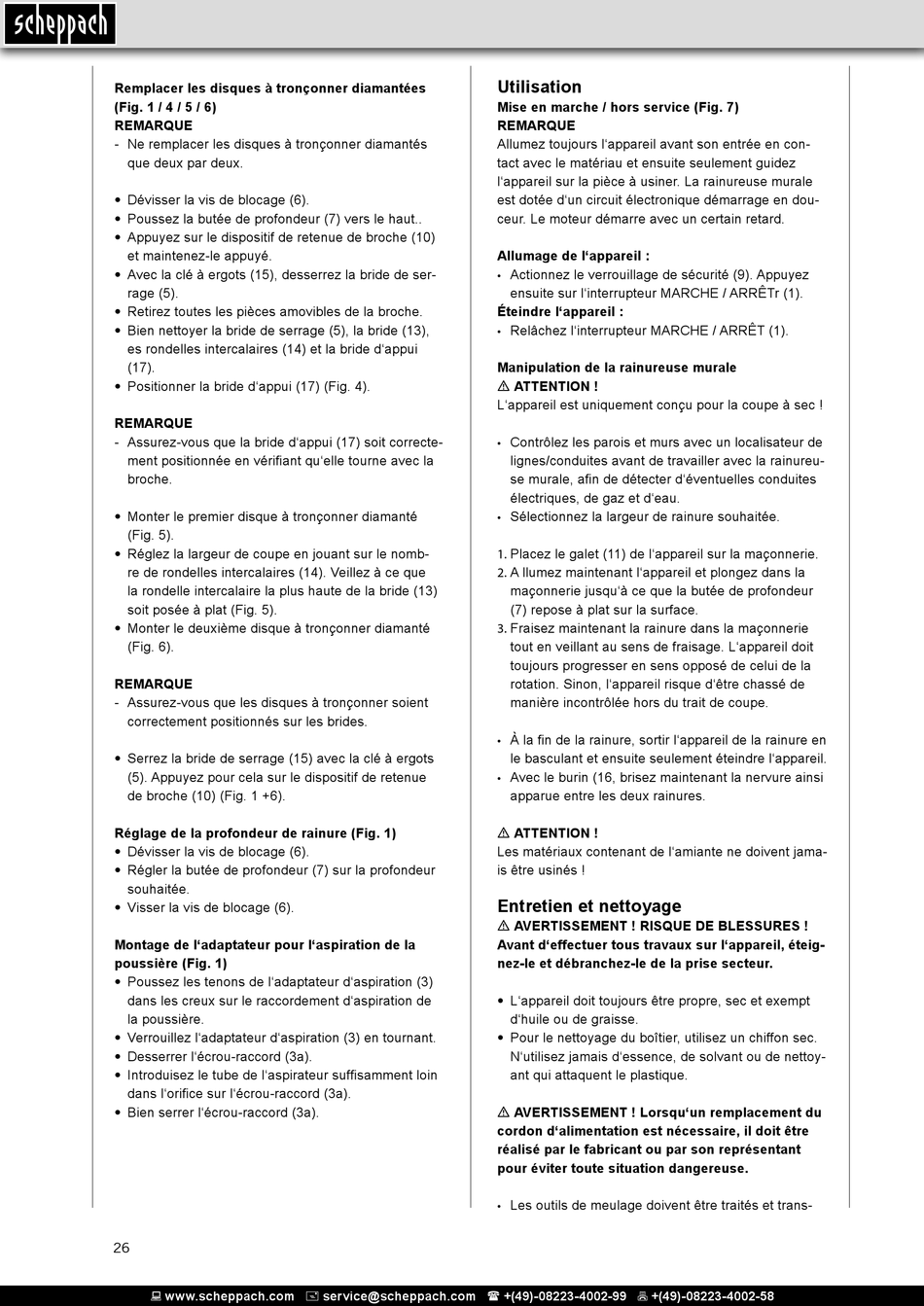

Scheppach MNF1400 Original Anleitungen Seite 26

Remplacer les disques à tronçonner diamantées
(Fig. 1 / 4 / 5 / 6)
REMARQUE
- Ne remplacer les disques à tronçonner diamantés
que deux par deux.
• Dévisser la vis de blocage (6).
• Poussez la butée de profondeur (7) vers le haut..
• Appuyez sur le dispositif de retenue de broche (10)
et maintenez-le appuyé.
• Avec la clé à ergots (15), desserrez la bride de ser-
rage (5).
• Retirez toutes les pièces amovibles de la broche.
• Bien nettoyer la bride de serrage (5), la bride (13),
es rondelles intercalaires (14) et la bride d'appui
(17).
• Positionner la bride d'appui (17) (Fig. 4).
REMARQUE
- Assurez-vous que la bride d'appui (17) soit correcte-
ment positionnée en vérifiant qu'elle tourne avec la
broche.
• Monter le premier disque à tronçonner diamanté
(Fig. 5).
• Réglez la largeur de coupe en jouant sur le nomb-
re de rondelles intercalaires (14). Veillez à ce que
la rondelle intercalaire la plus haute de la bride (13)
soit posée à plat (Fig. 5).
• Monter le deuxième disque à tronçonner diamanté
(Fig. 6).
REMARQUE
- Assurez-vous que les disques à tronçonner soient
correctement positionnés sur les brides.
• Serrez la bride de serrage (15) avec la clé à ergots
(5). Appuyez pour cela sur le dispositif de retenue
de broche (10) (Fig. 1 +6).
Réglage de la profondeur de rainure (Fig. 1)
• Dévisser la vis de blocage (6).
• Régler la butée de profondeur (7) sur la profondeur
souhaitée.
• Visser la vis de blocage (6).
Montage de l'adaptateur pour l'aspiration de la
poussière (Fig. 1)
• Poussez les tenons de l'adaptateur d'aspiration (3)
dans les creux sur le raccordement d'aspiration de
la poussière.
• Verrouillez l'adaptateur d'aspiration (3) en tournant.
• Desserrer l'écrou-raccord (3a).
• Introduisez le tube de l'aspirateur suffisamment loin
dans l'orifice sur l'écrou-raccord (3a).
• Bien serrer l'écrou-raccord (3a).
26
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Utilisation
Mise en marche / hors service (Fig. 7)
REMARQUE
Allumez toujours l'appareil avant son entrée en con-
tact avec le matériau et ensuite seulement guidez
l'appareil sur la pièce à usiner. La rainureuse murale
est dotée d'un circuit électronique démarrage en dou-
ceur. Le moteur démarre avec un certain retard.
Allumage de l'appareil :
• Actionnez le verrouillage de sécurité (9). Appuyez
ensuite sur l'interrupteur MARCHE / ARRÊTr (1).
Éteindre l'appareil :
• Relâchez l'interrupteur MARCHE / ARRÊT (1).
Manipulation de la rainureuse murale
m ATTENTION !
L'appareil est uniquement conçu pour la coupe à sec !
• Contrôlez les parois et murs avec un localisateur de
lignes/conduites avant de travailler avec la rainureu-
se murale, afin de détecter d'éventuelles conduites
électriques, de gaz et d'eau.
• Sélectionnez la largeur de rainure souhaitée.
1. Placez le galet (11) de l'appareil sur la maçonnerie.
2. A llumez maintenant l'appareil et plongez dans la
maçonnerie jusqu'à ce que la butée de profondeur
(7) repose à plat sur la surface.
3. Fraisez maintenant la rainure dans la maçonnerie
tout en veillant au sens de fraisage. L'appareil doit
toujours progresser en sens opposé de celui de la
rotation. Sinon, l'appareil risque d'être chassé de
manière incontrôlée hors du trait de coupe.
• À la fin de la rainure, sortir l'appareil de la rainure en
le basculant et ensuite seulement éteindre l'appareil.
• Avec le burin (16, brisez maintenant la nervure ainsi
apparue entre les deux rainures.
m ATTENTION !
Les matériaux contenant de l'amiante ne doivent jama-
is être usinés !
Entretien et nettoyage
m AVERTISSEMENT ! RISQUE DE BLESSURES !
Avant d'effectuer tous travaux sur l'appareil, éteig-
nez-le et débranchez-le de la prise secteur.
• L'appareil doit toujours être propre, sec et exempt
d'huile ou de graisse.
• Pour le nettoyage du boîtier, utilisez un chiffon sec.
N'utilisez jamais d'essence, de solvant ou de nettoy-
ant qui attaquent le plastique.
m AVERTISSEMENT ! Lorsqu'un remplacement du
cordon d'alimentation est nécessaire, il doit être
réalisé par le fabricant ou par son représentant
pour éviter toute situation dangereuse.
• Les outils de meulage doivent être traités et trans-
